Đường cong I-V là gì? Tại sao đây là Tiêu chuẩn vàng trong Bảo trì Hệ thống Solar áp mái và Solar farm?

Tầm quan trọng của đo Đường cong I-V trong Bảo trì Hệ thống solar

Trong công tác vận hành và bảo trì (O&M) hệ thống Solar, để đảm bảo nhà máy hoạt động trơn tru và đạt sản lượng thiết kế, anh em không thể chỉ dừng lại ở các bước kiểm tra cơ bản mà bắt buộc phải có những phương pháp kiểm tra chuyên sâu. Ở phía điện một chiều (DC), một trong những phép đo chuyên sâu quan trọng nhất chính là đo Đường cong đặc tuyến của chuỗi pin mặt trời (I-V Curves).

Phép đo này giống như một thiết bị "chụp X-quang", cho phép anh em bắt bệnh trực tiếp xem chuỗi pin hoặc từng tấm pin mặt trời đang thực sự gặp phải vấn đề gì, từ đó chẩn đoán chính xác nguyên nhân gốc rễ gây ra.

Nguyên lý của nó rất rõ ràng: Một đường cong đặc tuyến bình thường, trơn tru tương ứng với một chuỗi pin khỏe mạnh, mang lại hiệu suất tốt. Ngược lại, một đường cong đặc tuyến bị méo dạng, gãy khúc hay biến dạng báo hiệu chuỗi/tấm pin đang có vấn đề, làm suy giảm nghiêm trọng hiệu suất toàn hệ thống. Lúc này, nhiệm vụ của chúng ta trong quá trình bảo trì hệ thống solar là thông qua hình dạng đặc tuyến để tìm ra nguyên nhân và cách khắc phục trong thời gian sớm nhất.

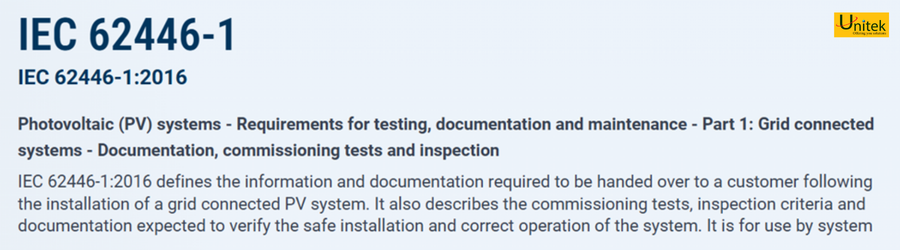

Đặc biệt, anh em cần lưu ý, phép đo kiểm tra Đường cong đặc tuyến I-V không phải là một bài test "làm cũng được, không làm cũng xong". Đây là phép đo bắt buộc phải thực hiện khi kiểm tra, bảo trì năng lượng mặt trời theo tiêu chuẩn quốc tế IEC 62446-1:2016 và tiêu chuẩn Việt Nam TCVN 11855-1:2017 (Tiêu chuẩn về Yêu cầu thử nghiệm, tài liệu và bảo trì hệ thống điện mặt trời).

Đường cong I-V là gì và ý nghĩa kỹ thuật

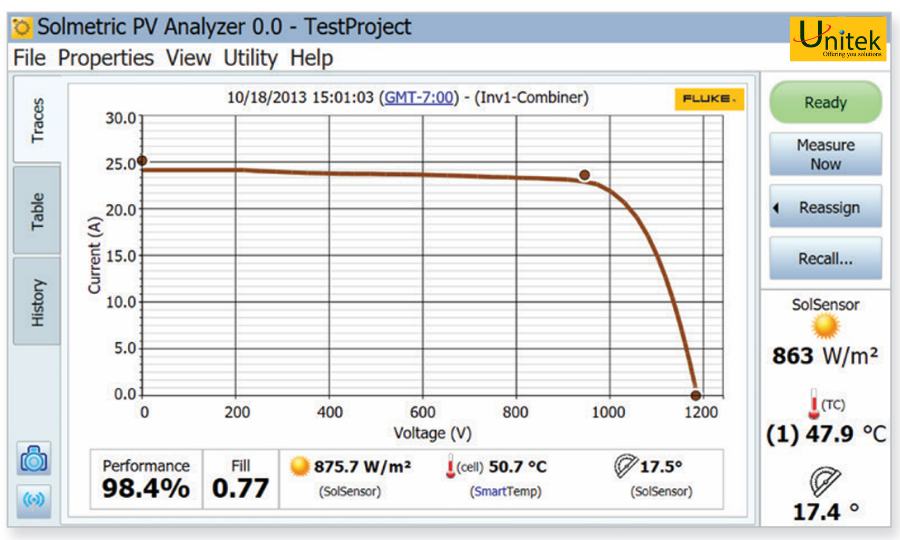

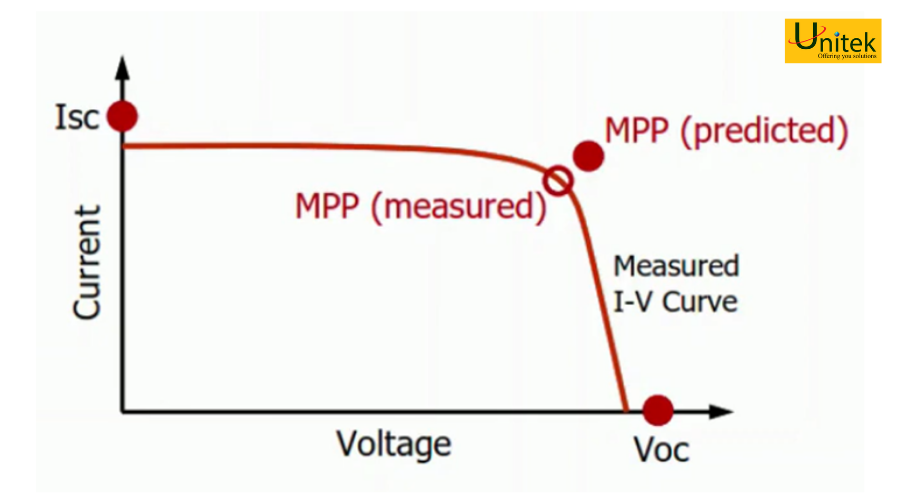

Nói một cách dễ hiểu, Đường cong I-V là đồ thị biểu diễn mối quan hệ trực tiếp giữa Dòng điện (I) và Điện áp (V) của một chuỗi tấm pin dưới điều kiện bức xạ và nhiệt độ thực tế ngay tại thời điểm anh em đo.

Đồ thị này sẽ bắt đầu từ điểm Ngắn mạch (Isc) – tức là nơi dòng điện đạt mức cao nhất nhưng điện áp bằng 0, và kéo dài đến điểm Hở mạch (Voc) – nơi điện áp tối đa nhưng dòng điện lại bằng 0. Điểm uốn nằm trên đường cong này chính là Điểm công suất cực đại (MPP), vị trí mà áp và dòng kết hợp hoàn hảo nhất để phát ra sản lượng điện lớn nhất.

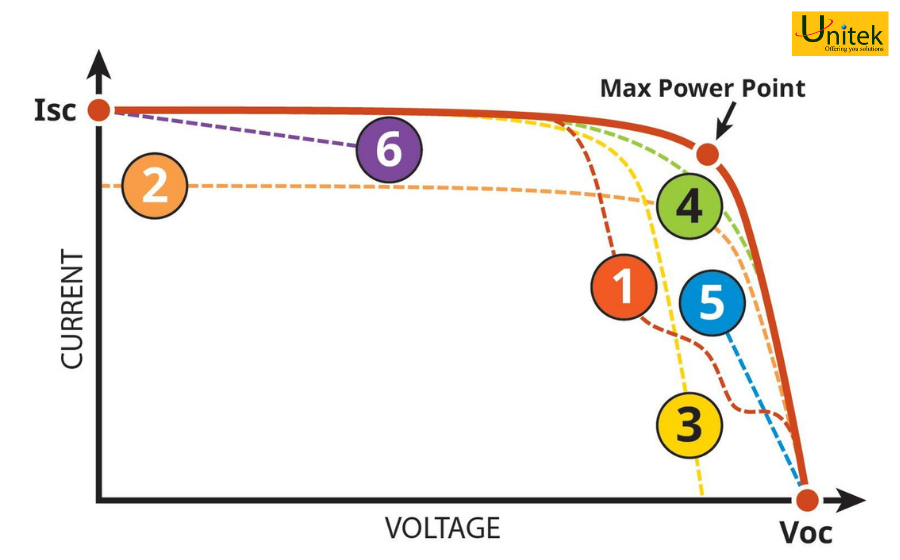

6 dạng méo dạng đường cong I-V kinh điển và cách bắt bệnh khi bảo trì solar

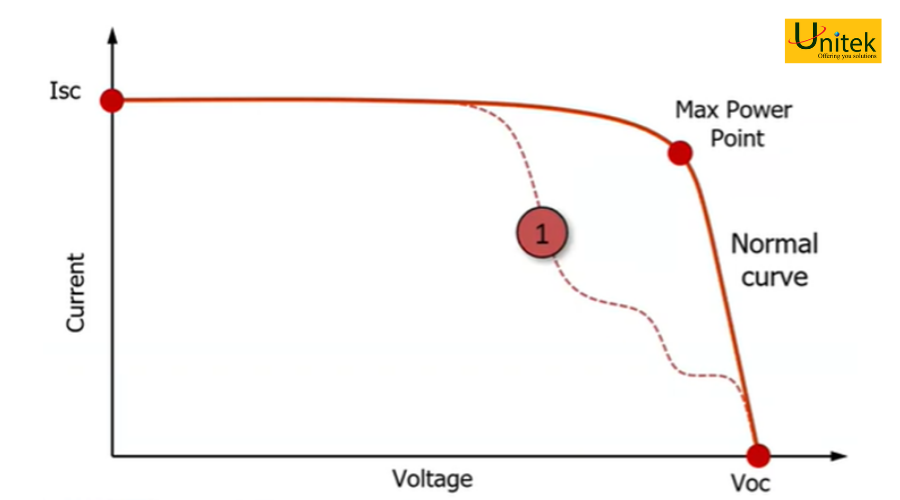

Bệnh 1: Đường cong bị "giật cấp" thành bậc thang (Steps/Notches)

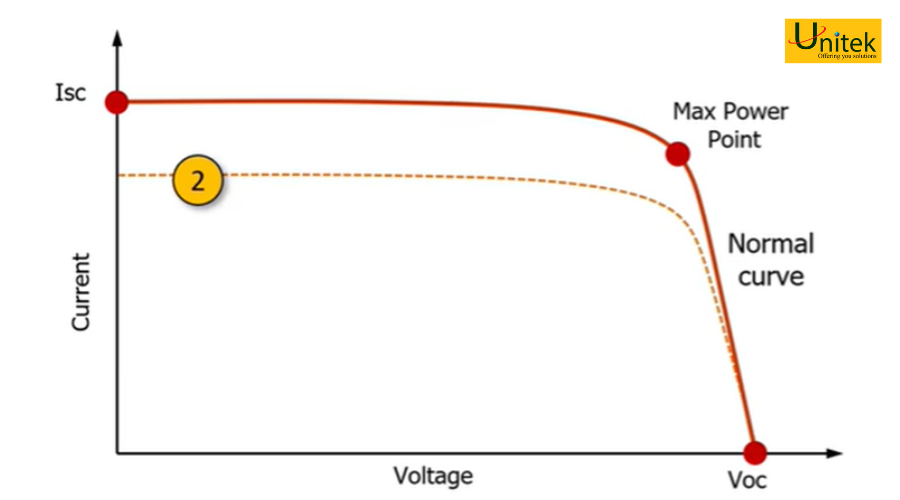

Bệnh 2: Đường cong bị dịch xuống dưới (Giảm dòng điện ngắn mạch - Isc)

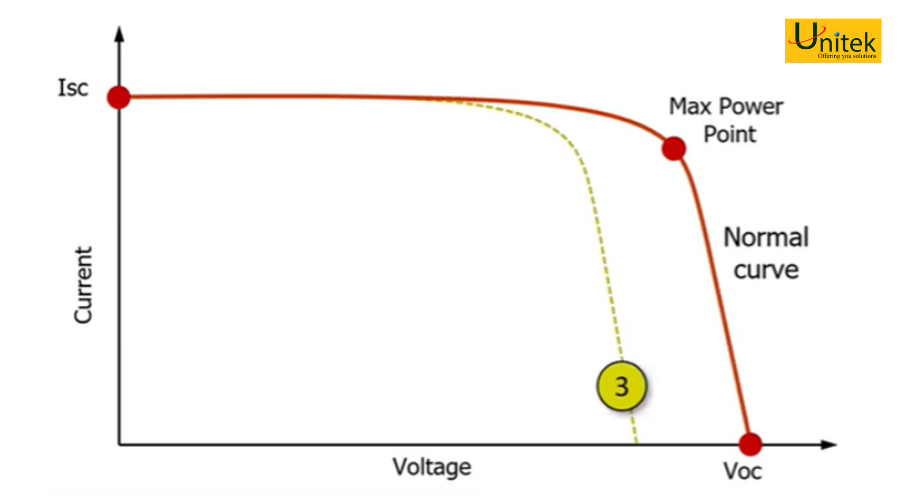

Bệnh 3: Đường cong bị dịch sang trái (Giảm điện áp hở mạch - Voc)

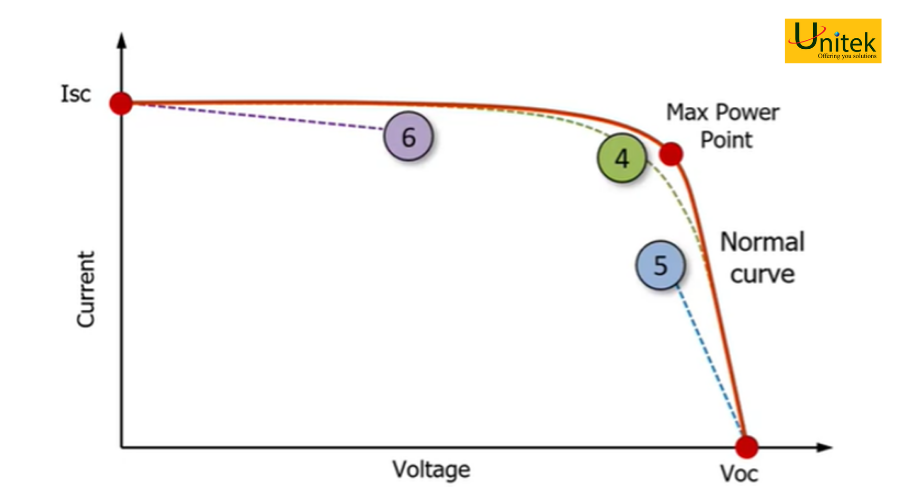

Bệnh 4: Đường cong bị "bo tròn" quá mức tại điểm uốn (Suy giảm Hệ số lấp đầy - Fill Factor)

Đường cong tại điểm công suất cực đại (MPP) lẽ ra phải vuông vức thì nay lại bị bo tròn, choãi đều. Đây là dấu hiệu của sự lão hóa đồng bộ (aging).

Các tế bào quang điện sau nhiều năm vận hành đã bị suy thoái, làm biến đổi cả điện trở Shunt và điện trở nối tiếp, khiến hiệu suất tổng thể của tấm pin đi xuống một cách tự nhiên.

Bệnh 5: Đoạn đồ thị dốc đứng bị thoải ra (Tăng điện trở nối tiếp - Rs)

Bệnh 6: Đoạn đồ thị nằm ngang bị dốc xuống (Suy giảm điện trở Shunt - Rsh)

Ở dải dòng điện, đường đồ thị lẽ ra phải chạy phẳng ngang thì lại dốc chúc xuống. Lỗi này bắt nguồn từ việc dòng điện bị rò rỉ cục bộ qua các đường rẽ nhánh bên trong cell pin.

Nguyên nhân sâu xa có thể do hệ thống đang mắc hội chứng suy thoái điện thế PID (Potential Induced Degradation), hoặc cell pin có khiếm khuyết vật lý từ ngay khâu sản xuất.

Tư vấn lựa chọn Thiết bị đo kiểm Đường cong I-V Fluke chuyên dụng

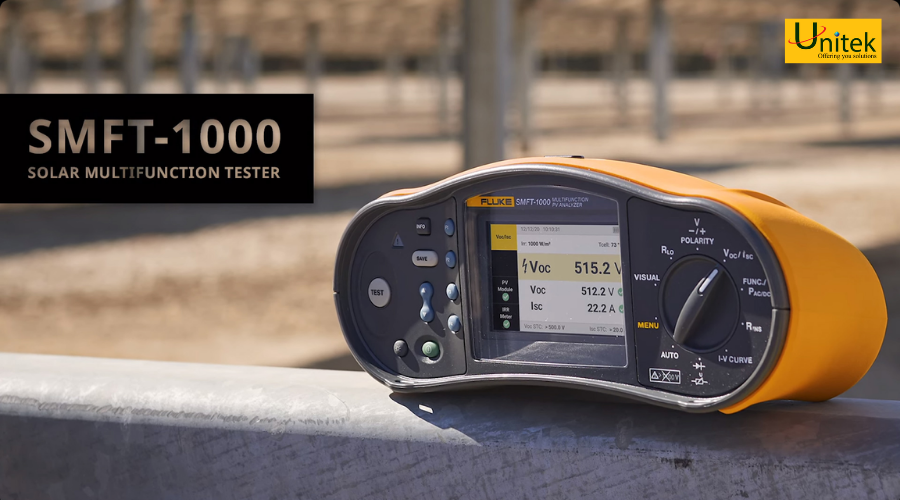

Phân khúc Solar áp mái và Solar mái nhà: Dòng máy Fluke SMFT-1000

Đối với các hệ thống pin mặt trời áp mái, solar mái, hoặc mô hình solar mái nhà hộ gia đình/nhà xưởng thương mại, các chuỗi pin thường chạy ở mức điện áp dưới 1000V.

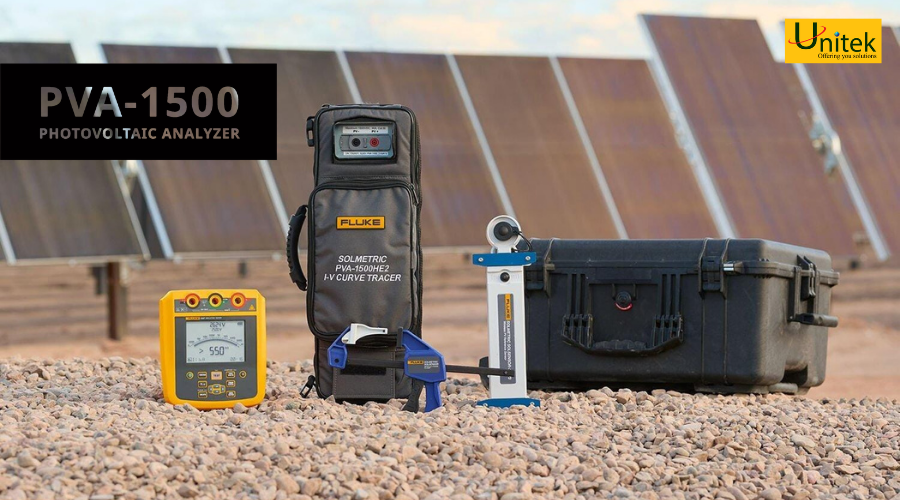

Phân khúc Solar Farm quy mô lớn: Dòng máy Fluke PVA-1500 Series

Với các cánh đồng pin bao la của các nhà máy điện mặt trời (Solar Farm), anh em hãy trang bị ngay dòng Fluke PVA-1500 Series. Các đại dự án Farm có quy mô lớn, yêu cầu năng lực đo lên tới 1,500V và 30A.

Mua máy đo đặc tuyến IV Fluke chính hãng ở đâu tốt nhất?

Công việc bảo trì điện mặt trời nắm giữ nhiệm vụ vừa bảo vệ, vừa đảm bảo hiệu suất của khối tài sản lớn, trị giá hàng chục đến hàng trăm tỷ đồng. Khi anh em thấu hiểu được ý nghĩa của 6 dạng biến dạng đồ thị và chọn đúng thiết bị đo, chúng ta sẽ tối ưu hóa được công tác vận hành.

Tuy nhiên, để những thiết bị Fluke đắt tiền này phát huy tối đa công năng và độ bền bỉ, anh em cần một điểm tựa vững chắc về nguồn gốc xuất xứ cũng như dịch vụ hỗ trợ kỹ thuật chuyên sâu. Đó là lý do anh em nên tìm đến Unitek - Nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam.
