Ảnh nhiệt là gì? Cách thức Camera nhiệt chụp và ghi lại ảnh nhiệt

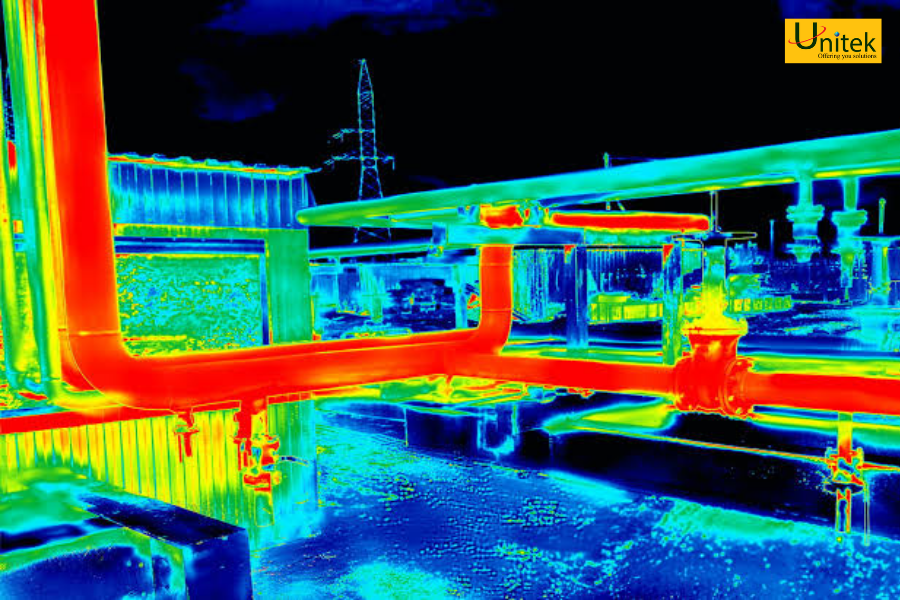

Ảnh nhiệt là gì?

Ảnh nhiệt (Thermal Image) là đầu ra thị giác được tạo ra từ quá trình chụp ảnh nhiệt. Những hình ảnh này được ghi lại bằng các thiết bị chuyên dụng, thường được gọi là camera nhiệt hay máy ảnh nhiệt.

• Ảnh chụp thông thường: Ghi lại ánh sáng nhìn thấy phản xạ từ bề mặt vật thể.
• 󠁯Ảnh nhiệt: Đại diện cho các mức độ bức xạ hồng ngoại khác nhau do chính vật thể đó phát ra.

Thiết bị chụp ảnh nhiệt có thể phát hiện được những gì?

Một thiết bị chụp ảnh nhiệt – như camera nhiệt hồng ngoại hay máy ảnh nhiệt – hoạt động bằng cách thu nhận bức xạ hồng ngoại do vật thể phát ra. Dựa trên dữ liệu này, máy sẽ lập nên một "hồ sơ nhiệt" (thermal profile) hoặc bản đồ nhiệt của khu vực đang quan sát.

• Các vấn đề quá nhiệt, đấu nối kém, quá tải mạch điện trong hệ thống điện và máy móc công nghiệp
• Tình trạng thất thoát nhiệt do cách nhiệt kém, rò rỉ khí trong hệ thống HVAC, hoặc rò rỉ nước ngầm bên trong kết cấu tường, sàn
• Phát hiện sự xâm nhập của con người hoặc động vật trong điều kiện đêm tối, sương mù thông qua camera tầm nhiệt
• Tìm kiếm nạn nhân trong cứu hộ cứu nạn và xác định các điểm cháy ngầm/điểm nóng trong quản lý cháy rừng
• Phát hiện các khuyết tật ẩn bên trong vật liệu xây dựng và kỹ thuật công trình
• Hỗ trợ chẩn đoán thân nhiệt, phân tích mẫu nhiệt trong các nghiên cứu địa chất và môi trường

Lưu ý: Bạn không nên nhầm lẫn camera nhiệt với súng đo nhiệt độ hồng ngoại thông thường. Thương hiệu Fluke hiện cung cấp các dòng sản phẩm tiên tiến giúp kết nối khoảng cách giữa hai công nghệ này.

Nguyên lý hoạt động của camera nhiệt

Camera nhiệt hoạt động dựa trên một nguyên lý vật lý đơn giản nhưng hiệu quả: Tất cả các vật thể đều phát ra năng lượng hồng ngoại tùy thuộc vào nhiệt độ của chúng. Dạng năng lượng này mắt thường không thể nhìn thấy, nhưng có thể được thu nhận và chuyển đổi thành hình ảnh nhờ hệ thống quang học nhiệt.

1. Thu nhận bức xạ: Camera nhiệt hồng ngoại được trang bị các ống kính chuyên dụng để thu gom bức xạ hồng ngoại phát ra từ mọi vật thể trong trường nhìn (FOV).
2. Hội tụ lên cảm biến: Hệ thống quang học hội tụ năng lượng hồng ngoại lên một mảng cảm biến nhiệt độ (sensor array/detector chip) chứa hàng nghìn điểm ảnh (pixel).
3. Xử lý tín hiệu: Mỗi pixel trên mảng cảm biến nhiệt hồng ngoại phản ứng với năng lượng thu được và tạo ra tín hiệu điện. Bộ xử lý của camera áp dụng các thuật toán toán học để tính toán ra giá trị nhiệt độ bề mặt tương ứng.
4. Hiển thị hình ảnh: Phần mềm gán từng giá trị nhiệt độ cho một màu sắc nhất định (vùng nóng màu đỏ/cam, vùng lạnh màu xanh). Mảng màu này xuất ra màn hình hiển thị dưới dạng một bức ảnh nhiệt trực quan.

Khi sử dụng các dòng camera nhiệt Fluke cao cấp do Unitek cung cấp, người dùng còn có thể chỉnh sửa, truyền tải, lưu trữ và phân tích dữ liệu chuyên sâu. Hệ thống phần mềm Fluke Connect® cho phép đồng bộ dữ liệu trực tiếp với hệ thống quản lý bảo trì máy tính (CMMS) để theo dõi xu hướng nhiệt độ theo thời gian.

Ứng dụng thực tế của Camera nhiệt trong đời sống và sản xuất

Trong Công nghiệp:

Trong ngành Xây dựng:

Trong lĩnh vực Y tế:

Trong công tác An ninh và giám sát:

Camera nhiệt hồng ngoại là gì?

Camera nhiệt hồng ngoại (Infrared Thermal Imaging Camera) là thiết bị ghi hình sử dụng bức xạ hồng ngoại thay vì ánh sáng nhìn thấy.

Khác với máy ảnh thông thường hoạt động trong dải ánh sáng nhìn thấy, camera nhiệt hoạt động ở dải phổ hồng ngoại sóng dài (LWIR) – có bước sóng lên đến 14.000 nanomet (14µm).

Thiết bị hoạt động bằng cách đo lượng nhiệt phát ra từ vật thể, chuyển thành tín hiệu điện tử, sau đó xử lý để tạo ra hình ảnh nhiệt trên màn hình. Đồng thời, máy còn thực hiện các tính toán nhiệt độ chính xác tại từng điểm.

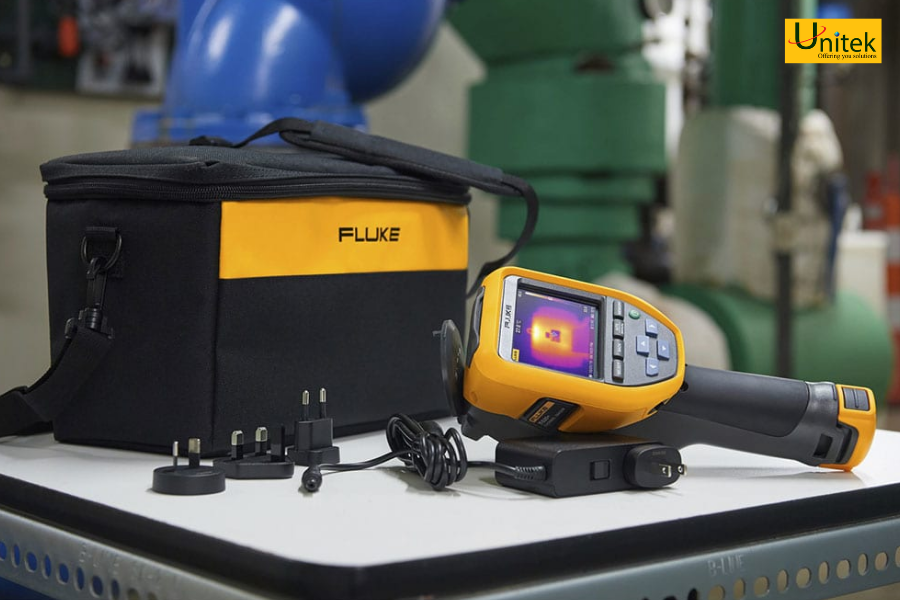

Hiện nay trên thị trường có hai dạng phổ biến: camera nhiệt cầm tay (dòng phổ biến nhất cho kỹ sư kiểm tra) và các hệ thống camera đo nhiệt độ cố định dùng trong dây chuyền sản xuất.

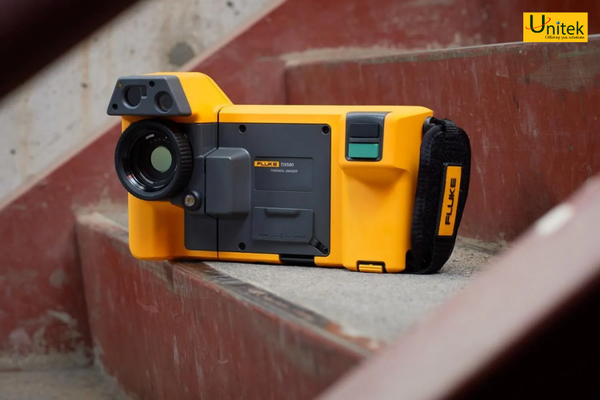

Cấu tạo chi tiết và Công nghệ IR-Fusion® trên Camera nhiệt Fluke

• Trang bị ống kính quang học nhiệt: Giúp hội tụ tia hồng ngoại vào mảng cảm biến nhiệt độ chuyên dụng.
• Tích hợp camera ánh sáng thực: Nhiều dòng camera nhiệt cao cấp được tích hợp thêm một camera kỹ thuật số thông thường. Khi bấm cò chụp, máy sẽ lưu song song cả ảnh thực tế và ảnh nhiệt, giúp kỹ sư dễ dàng đối chiếu vị trí sự cố trên thiết bị thực tế.
• Công nghệ Fluke IR-Fusion®: Công nghệ độc quyền từ Fluke giúp hòa trộn hình ảnh ánh sáng thực với ảnh nhiệt theo thời gian thực với độ căn chỉnh chính xác từng pixel. Người dùng có thể điều chỉnh tỷ lệ hòa trộn giữa ảnh thực và ảnh nhiệt để nhận biết vị trí lỗi một cách rõ ràng nhất.

Phân loại Camera nhiệt: Cooled và Uncooled

1. Camera nhiệt làm lạnh (Cooled Thermal Imagers)

• Đặc điểm: Cảm biến được đóng kín trong môi trường chân không và làm lạnh bằng kỹ thuật cryo (nhiệt độ cực thấp)
• Ưu điểm: Độ nhạy nhiệt cực cao, phát hiện được sự chênh lệch nhiệt độ siêu nhỏ chỉ 0.02°C
• Nhược điểm: Chi phí rất cao, kích thước lớn
• Ứng dụng: Chủ yếu dùng trong nghiên cứu khoa học chuyên sâu, quốc phòng an ninh và hàng không vũ trụ

2. Camera nhiệt không làm lạnh (Uncooled Thermal Imagers)

• Đặc điểm: Cảm biến hoạt động ở nhiệt độ môi trường thông thường.
• Ưu điểm: Giá thành hợp lý, thiết kế gọn nhẹ, độ bền cao
• Khả năng: Phát hiện chênh lệch nhiệt độ nhỏ tới 0.2°C
• Ứng dụng: Bảo trì công nghiệp, kiểm tra điện, khảo sát tòa nhà và an ninh dân dụng

Kinh nghiệm chọn mua Camera nhiệt phù hợp nhu cầu tại Unitek

1. Độ phân giải hồng ngoại (Resolution): Độ phân giải càng cao (ví dụ: 120 × 90, 320 × 240, 640 × 480 pixels) thì ảnh nhiệt càng sắc nét, giúp phát hiện sự cố ở khoảng cách xa hơn và chính xác hơn.
2. Độ nhạy nhiệt (NETD / Sensitivity): Thể hiện khả năng nhận biết chênh lệch nhiệt độ nhỏ nhất. Chỉ số NETD càng nhỏ (ví dụ: < 0.04°C hay 40mK) thì camera càng nhạy.

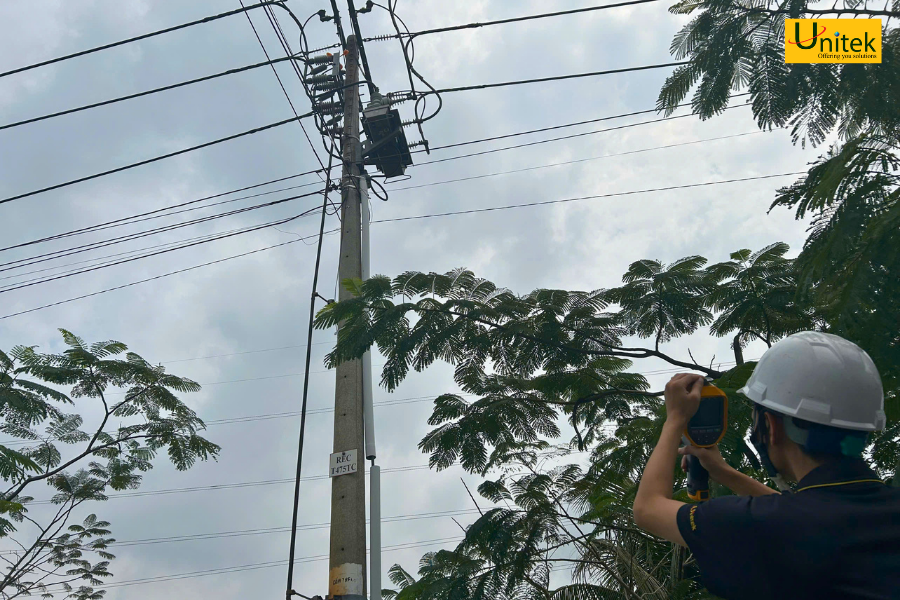

3. Góc nhìn (Field of View - FOV): Ống kính góc rộng phù hợp kiểm tra diện diện tích lớn ở khoảng cách gần (như tường nhà, tủ điện); ống kính góc hẹp (tele) phù hợp soi các chi tiết nhỏ ở trên cao (như đường dây điện ngoài trời).
4. Tính năng bổ trợ: Khả năng ghi âm ghi chú, quay video, kết nối Wifi/Bluetooth với điện thoại, và độ bền chống rơi rụng (đặc biệt quan trọng trong môi trường công nghiệp).

Mua camera nhiệt Fluke chính hãng tại Unitek

Unitek là đơn vị phân phối các dòng thiết bị đo lường và camera nhiệt Fluke Việt Nam. Chúng tôi cam kết mang đến sản phẩm chính hãng, đầy đủ CO/CQ, chính sách bảo hành uy tín cùng đội ngũ tư vấn, demo kỹ thuật tận tâm.

Liên hệ ngay với Unitek để nhận báo giá tốt nhất cho các dòng Camera nhiệt công nghiệp!
