Dòng rò là gì? Hướng dẫn đo dòng rò bằng Ampe kìm chính xác

Kiến thức cơ bản về đo dòng rò điện (Leakage Current)

Trong bất kỳ hệ thống điện nào, luôn tồn tại một lượng dòng điện nhỏ chạy qua dây nối đất bảo vệ và truyền xuống đất. Hiện tượng này thường được gọi là Dòng rò điện (Leakage Current).

Dòng rò thường xuất hiện trong lớp cách điện bao quanh dây dẫn hoặc trong các bộ lọc bảo vệ của thiết bị điện tử tại gia đình, văn phòng và môi trường công nghiệp.

Nguyên nhân gây ra dòng rò điện

Giải pháp phổ biến là sử dụng đồng hồ ampe kìm đo dòng rò chuyên dụng.

Đối với các ứng dụng cần phát hiện dòng rò có giá trị rất nhỏ, nên ưu tiên các dòng ampe kìm chuyên dụng thay vì ampe kìm đo tải thông thường. Một số thiết bị như Fluke 368 hoặc Fluke 369 được thiết kế để đo dòng rò ở mức miliampe hoặc microampe, phù hợp cho công tác bảo trì điện và xử lý sự cố hệ thống.

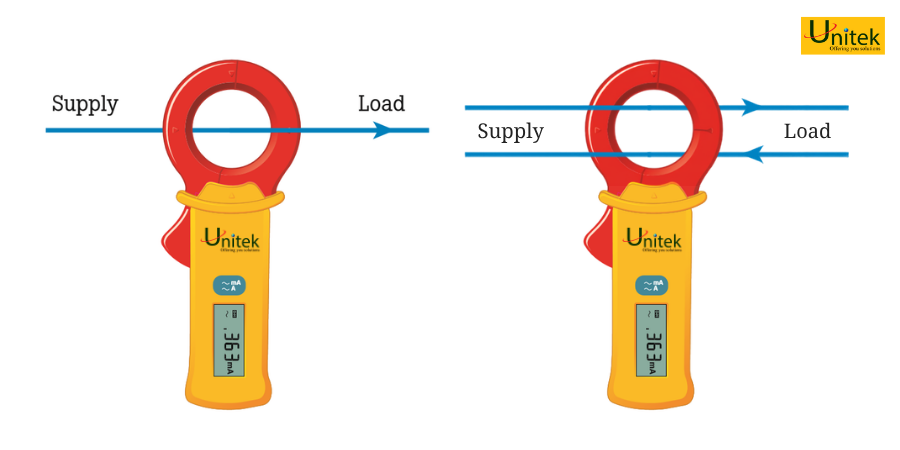

Nguyên lý đo dòng rò bằng ampe kìm

Cách đo dòng rò bằng ampe kìm

Đo dòng rò xuống đất

Nếu giá trị đo được ở mức thấp ngay cả khi tải đang hoạt động, dòng rò từ hệ thống dây dẫn thường sẽ thấp hơn nữa.

Đối với trường hợp chỉ cần đo dòng rò của hệ thống dây dẫn, nên ngắt tải trước khi thực hiện phép đo.

- Đo trên hệ thống một pha: Kẹp đồng thời dây pha và dây trung tính bằng máy đo ampe kìm. Giá trị hiển thị chính là dòng điện rò xuống đất.

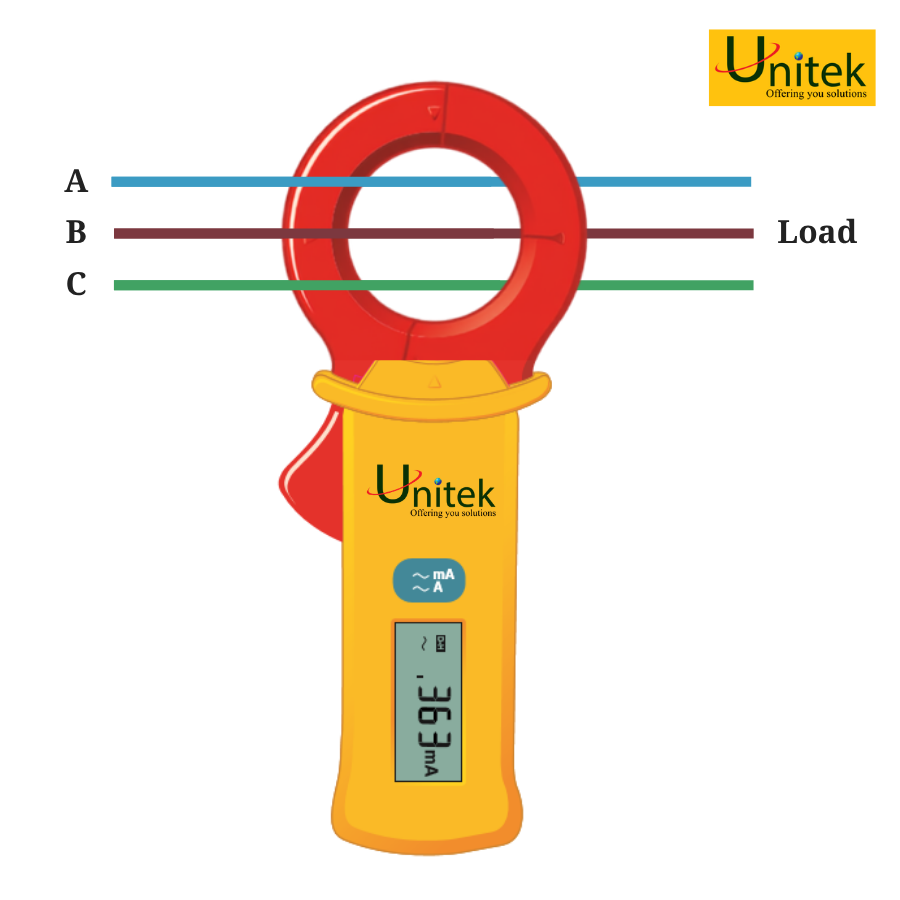

- Đo dòng điện 3 pha: Kẹp đồng thời cả ba dây pha. Nếu có dây trung tính, cần kẹp cùng với các dây pha. Kết quả đo được là lượng dòng điện đang rò xuống đất.

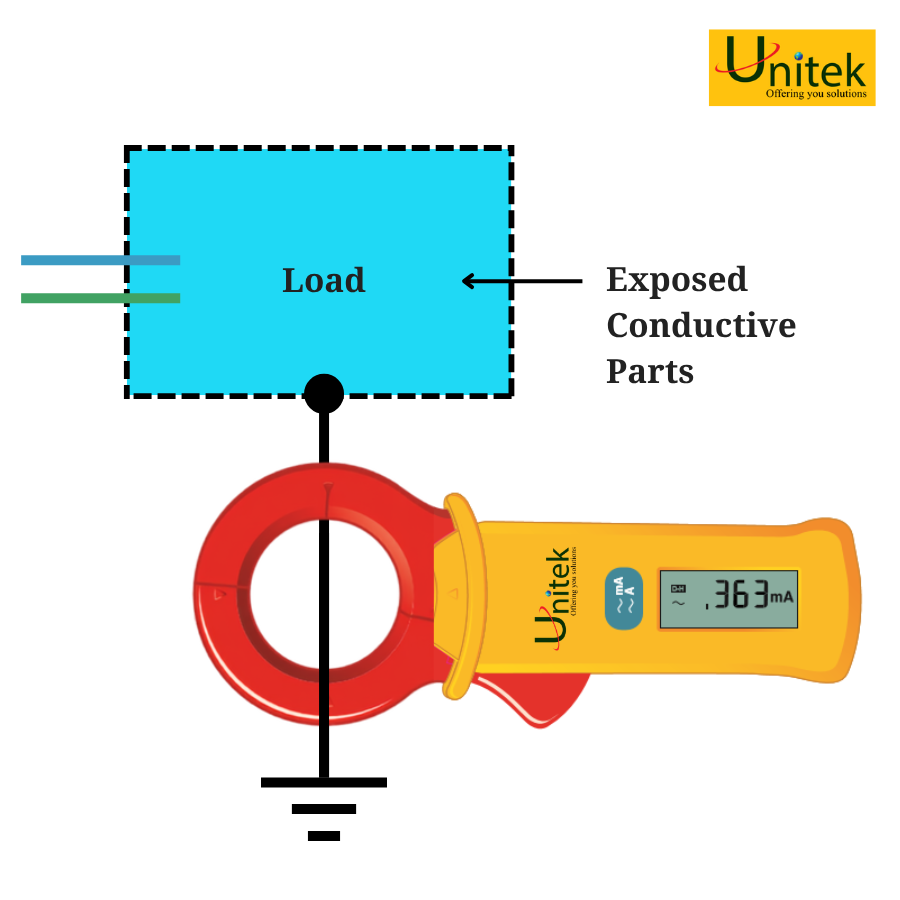

Đo dòng rò trên dây nối đất

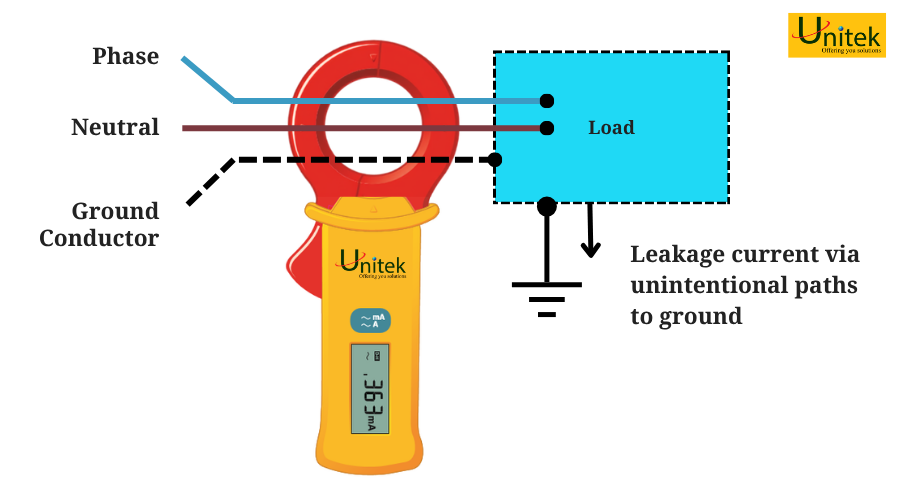

Đo dòng rò qua các đường nối đất ngoài ý muốn

Kẹp đồng thời dây pha, dây trung tính và dây nối đất sẽ giúp xác định dòng điện mất cân bằng.

Ví dụ tính toán dòng rò

Giả sử khi đo điện trở trong mạch điện xoay chiều 240 V với tất cả các tải đã ngắt, kết quả có thể là dòng rò 0,02 A (20 mA). Giá trị này biểu thị trở kháng cách điện là:

Trong thực tế, nếu mạch được cấp thêm máy tính, màn hình hoặc máy photocopy, dòng rò sẽ tăng lên do điện dung của bộ lọc đầu vào.

Khi nhiều thiết bị hoạt động trên cùng một mạch điện, các dòng rò này sẽ cộng dồn với nhau và có thể khiến GFCI hoạt động ngắt điện ngẫu nhiên.

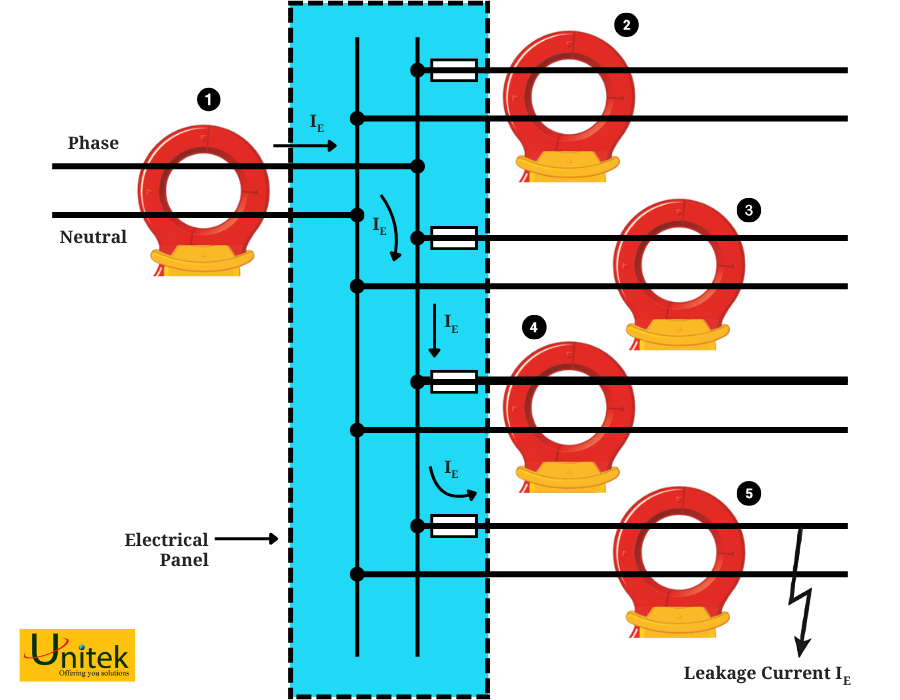

Cách xác định nguồn gây dòng rò

Việc đo theo từng bước giúp kỹ thuật viên xác định chính xác vị trí sự cố và xử lý nhanh hơn.

Tham khảo các dòng Ampe kìm đo dòng rò tại Unitek

Nếu cần đo dòng rò trong hệ thống điện dân dụng hoặc công nghiệp, việc lựa chọn đúng thiết bị sẽ giúp tăng độ chính xác và rút ngắn thời gian xử lý sự cố.

Unitek hiện phân phối các dòng ampe kìm chuyên dụng như Fluke 368, Fluke 369 cùng nhiều thiết bị đo điện khác phù hợp cho bảo trì và kiểm tra hệ thống điện.
