Dây Patch Cord là gì? Tại sao Đo kiểm Patch Cord Cat6A có sự Không đồng nhất giữa các Thiết bị?
Ngày đăng: 02/07/2026
Dây patch cord là gì?

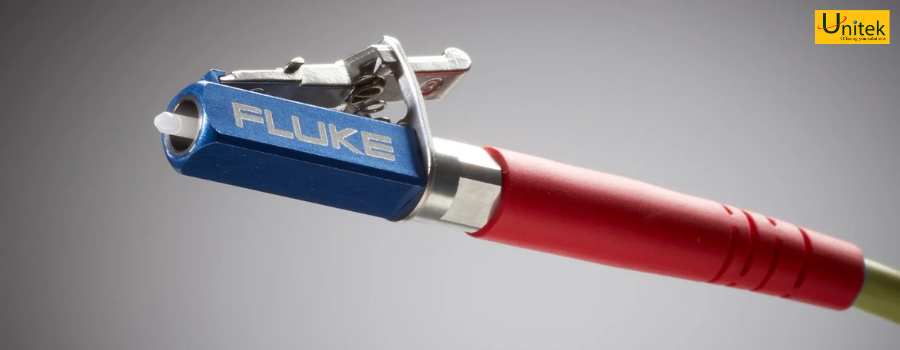

Dây patch cord (hay còn gọi là dây nhảy) là một đoạn cáp đồng hoặc cáp quang ngắn, được sử dụng để kết nối các thiết bị điện tử hoặc thiết bị quang với nhau nhằm định tuyến tín hiệu.
Loại dây này được ứng dụng chủ yếu trong các Trung tâm dữ liệu (Data Center), phòng máy chủ và hệ thống giải trí tại gia để liên kết nhanh chóng, linh hoạt các thiết bị như máy tính, router, switch và thanh quản lý cáp. Trong hệ thống, chất lượng của dây nhảy đóng vai trò quyết định đến độ ổn định của toàn bộ kênh truyền dữ liệu.
Hiện tượng Không đồng nhất Kết quả khi Đo kiểm Dây patch cord Mạng
Đôi khi khách hàng phát hiện Dây nhảy (patch cord) Category 6A bị báo lỗi (Fail) hoặc có dấu sao (*) khi đo kiểm bằng thiết bị chứng nhận cáp mạng, nhưng cùng dây đó lại đạt (Pass) khi đo bằng máy khác. Dù vậy, các Kênh (Channel) chứa những dây nhảy này vẫn đạt yêu cầu kiểm tra.
Bài viết này sẽ giải thích lý do tại sao lại có sự khác biệt về kết quả đo và đưa ra các bước giải quyết khi gặp phải các tình trạng này khi đang tiến hành đo thực tế.
So sánh cấu hình đo Channel Test và Patch Cord Test
Channel Measurement trông có vẻ giống với Patch Cord Measurement vì cả hai đều dùng đầu cắm RJ45 ở hai đầu và phần cáp nối ở giữa. Tuy nhiên các thông số đo lường của 2 loại này lại rất khác nhau.
Để hiểu rõ nguyên nhân dẫn đến sự khác biệt, bước đầu tiên chúng ta cần so sánh chính xác cơ chế kiểm tra của hai phương pháp này trên hệ thống cáp đồng (Network Patch Cord) và cáp quang (Fiber Patch Cord).

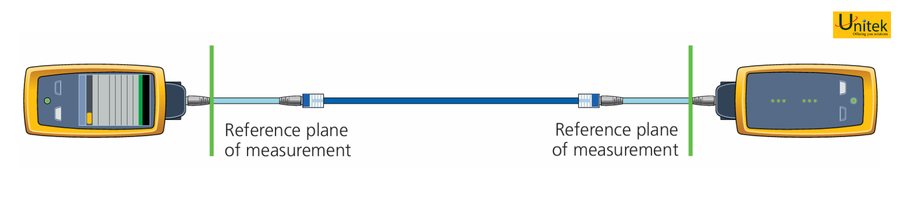

Cấu hình đo Channel Test (Đo kênh truyền)
Theo tiêu chuẩn TIA hoặc ISO/IEC, Channel Test được đo giữa 2 điểm tham chiếu (xanh lá) không bao gồm các đầu cắm RJ45 và điểm kết nối với thiết bị đo. Chúng ta loại bỏ ảnh hưởng của các kết nối RJ45 ở hai đầu thông qua việc sử dụng các phép tính toán học của kỹ thuật hiệu chuẩn và xử lý tín hiệu.

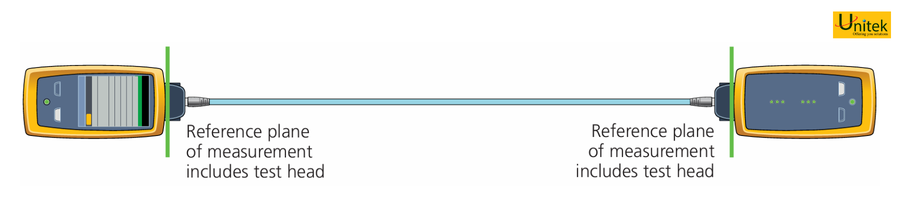

Cấu hình đo Patch Cord Test (Đo dây nhảy)
Ngược lại, phép đo dành cho dây patch cord mạng sẽ đo giữa 2 điểm tham chiếu (xanh lá) bao gồm cả đầu cắm RJ45 của dây và ổ cắm RJ45 có trong adapter của máy đo.
Các đầu đo này không phải là một phần của dây nhảy (patch cord) nhưng lại là thành phần bắt buộc phải có trong quá trình đo kiểm và có ảnh hưởng đáng kể đến kết quả đo. Chính vì vậy, cả hai tiêu chuẩn TIA và ISO/IEC đều đưa ra các yêu cầu đặc biệt đối với những đầu đo này. Các đầu đo dùng cho dây nhảy không chỉ cần tuân thủ yêu cầu về linh kiện chuẩn Category 6A mà còn phải đạt tiêu chí được "định tâm".
Định tâm (Centered) là mức nhiễu xuyên âm đo được không được quá 2dB khi kết nối với các đầu cắm chuẩn có mức nhiễu xuyên âm giới hạn trên và giới hạn dưới đã được quy định. Kỹ thuật này rất hiệu quả trong việc kiểm soát sự biến thiên kết quả đo đối với dây nhảy Category 5e và Category 6, nhưng lại kém hiệu quả hơn đối với Category 6A, do hiệu suất ở tần số cao của loại này chịu ảnh hưởng chủ yếu bởi khả năng tương thích giữa đầu cắm và ổ cắm.
Tính biến thiên (Variability) từ thiết bị và đầu đo
Khi so sánh một sợi dây patch cord cat6 3m hay bất kỳ chiều dài nào trên hai thiết bị kiểm tra khác nhau, sự sai lệch có thể phát sinh từ chính thân máy hoặc từ các đầu đo (Patch Cord Adapter) khác nhau.
Các tiêu chuẩn quốc tế hiện nay chỉ quy định nghiêm ngặt yêu cầu về độ biến thiên đối với phần thân máy chính (Main frame) của thiết bị đo kiểm hiện trường, nhưng không quy định đối với bản thân các đầu đo. Do đó, sự hao mòn hoặc khác biệt giữa các bộ adapter là nguyên nhân chính gây ra sai lệch.
Sai lệch Đầu đo ảnh hưởng đến Kết quả Dây nhảy

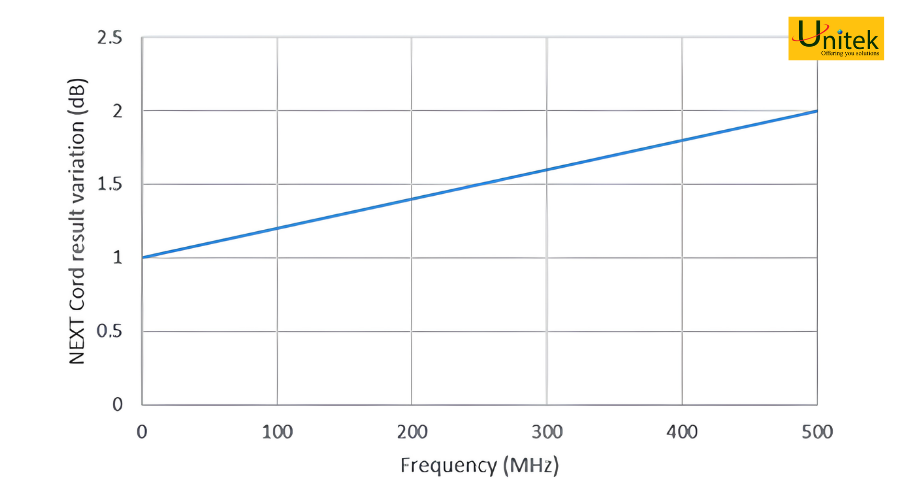

Qua các khảo sát thực tế, Fluke Networks đã xác định được mức sai lệch tối đa giữa các đầu đo patch cord.
Những dây nhảy có Biên độ (Margin) xuyên âm nằm trong phạm vi này có thể đạt nếu đo bằng đầu đo khác. Vì biên độ sai lệch này lớn hơn độ chính xác cơ bản của máy đo, việc đánh fail những dây trong phạm vi này có thể coi là không hợp lý.
Ảnh hưởng đến kết quả Channel

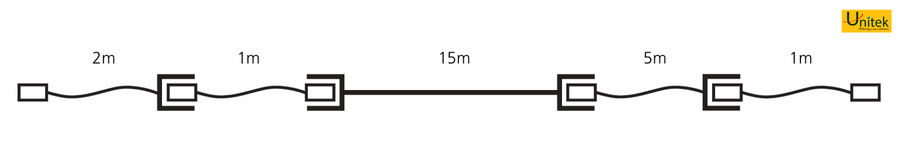

Ảnh hưởng này gần như không đáng kể đối với kết quả channel test. Chúng ta đã đo 7 channel (4 đầu nối, các đoạn dài 2m-1m-15m-5m-1m) bằng máy Fluke Networks DSX-5000, đồng thời đo riêng 14 dây nhảy 1m dùng trong các channel đó.

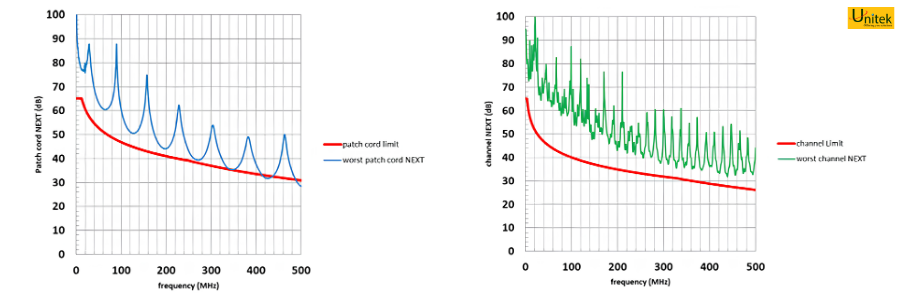

Kết quả: tất cả các dây nhảy đều fail với biên độ nhỏ (margin dưới -0.5 dB), nhưng tất cả các channel sử dụng những dây nhảy này đều đạt (pass) với biên độ hơn 4 dB. Thí nghiệm tương tự cũng được thực hiện với cáp ngang dài 5m và 85m, cho kết quả giống nhau.
Kết luận
Những kết quả đo này cho thấy các dây nhảy có kết quả nằm trong phạm vi sai lệch nói trên vẫn có thể được sử dụng an toàn để tạo thành các channel test đạt chuẩn, hỗ trợ tốt cho các ứng dụng và hệ thống mạng. Đồng thời, các dây nhảy này nhiều khả năng sẽ đạt (pass) nếu được đo lại bằng một bộ đầu đo khác.
