Hướng Dẫn Lắp Đặt Power over Ethernet (PoE) Thành Công

Tổng quan

Nhiều năm trước, một ý tưởng đã được hình thành: truyền tải đồng thời dòng điện một chiều (DC) điện áp thấp và dữ liệu qua cáp mạng xoắn đôi. Từ đó, công nghệ Power over Ethernet (PoE) đã ra đời. Kể từ khi được giới thiệu vào năm 2003, công nghệ PoE đã phát triển để cung cấp công suất lớn hơn, hỗ trợ một loạt các thiết bị mạng IP (Powered Device - PD) ngày càng mở rộng – từ điện thoại VoIP, camera giám sát, thiết bị phát Wi-Fi (AP) đến đèn LED, máy tính xách tay và màn hình kỹ thuật số. Việc triển khai và xử lý sự cố thành công là rất quan trọng để hiện thực hóa những lợi ích mà phương pháp cấp nguồn hiện đại này mang lại.

PoE hoạt động như thế nào?

Đối với các thiết bị mạng, PoE loại bỏ sự cần thiết của các mạch và ổ cắm điện xoay chiều (AC) truyền thống. Nó sử dụng dòng điện DC hiệu suất cao, điện áp thấp (43 đến 57 VDC) qua cáp mạng xoắn đôi, chẳng hạn như Category 6A, Category 6 và Category 5e. Điều này có nghĩa là hệ thống PoE có thể được lắp đặt mà không gây rủi ro về an toàn và ít yêu cầu nghiêm ngặt hơn so với các thiết bị sử dụng nguồn AC truyền thống (ví dụ: không cần thợ điện được chứng nhận, ống dẫn và hộp điện), giúp giảm chi phí nhân công và vật tư.

Mạch PoE bao gồm những gì?

Một mạch PoE được tạo thành từ ba phần chính:

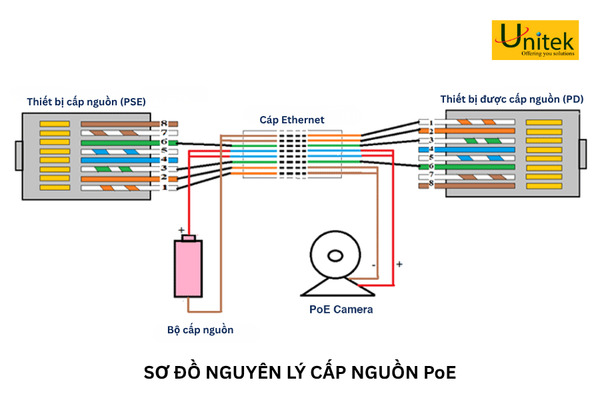

1. Thiết bị Nguồn (Power Sourcing Equipment - PSE)

Là thiết bị đưa nguồn điện vào cùng một hệ thống cáp với tín hiệu dữ liệu. Đây thường là một switch mạng có hỗ trợ PoE, nhưng cũng có thể là một bộ Midspan Injector được sử dụng trong trường hợp switch không thể cấp nguồn.

2. Cáp mạng xoắn đôi

Mang cả tín hiệu nguồn và dữ liệu. Các tiêu chuẩn IEEE dành cho PoE quy định việc cấp nguồn qua hai hoặc bốn cặp dây trong hệ thống cáp xoắn đôi bốn cặp.

3. Thiết bị Được Cấp Nguồn (Powered Device - PD)

Là thiết bị tiêu thụ nguồn điện được cung cấp bởi PSE.

Các tiêu chuẩn hiện hành cho PoE

Các tiêu chuẩn IEEE 802.3 quy định cách các thiết bị PD nhận nguồn từ PSE. Trong một hệ thống PoE, nguồn điện chỉ được cấp bởi PSE sau khi PD yêu cầu. Đây là một phần của quy trình được gọi là Negotiation (Đàm phán), bao gồm việc PSE phát hiện xem thiết bị kết nối có tuân thủ chuẩn PoE hay không và chỉ cấp lượng nguồn điện mà thiết bị cần để hoạt động. Nếu thiết bị PD bị ngắt kết nối, PSE sẽ ngay lập tức cắt nguồn, giúp PoE an toàn hơn đáng kể so với nguồn AC thông thường, vốn luôn hiện diện tại ổ cắm.

- Tiêu chuẩn PoE đầu tiên, IEEE 802.3af, được thông qua năm 2003, cấp nguồn tối đa 15,4 Watt (W) qua hai cặp dây

- Tiếp theo, IEEE 802.3at (còn gọi là PoE+) được thông qua năm 2005, hỗ trợ lên đến 30W

- Năm 2018, IEEE phê duyệt 802.3bt, cho phép cấp nguồn lên đến 60W và 90W

Các tiêu chuẩn PoE của IEEE được xác định bởi 8 mức công suất (Classes) khác nhau, có thể được cấp qua 4 cấu hình: Type 1 và Type 2 sử dụng hai cặp dây, cùng với Type 3 và Type 4 sử dụng bốn cặp dây.

3 bước để triển khai PoE thành công

Việc triển khai PoE là một quy trình gồm ba bước:

1. Lựa chọn thiết bị

2. Chứng nhận cáp

3. Lắp đặt và xử lý sự cố

Hãy xem xét những yêu cầu trong từng bước:

Bước 1: Lựa chọn thiết bị

Mặc dù PoE mang lại những lợi ích đáng kể, việc tiêu chuẩn hóa là rất cần thiết. Thuật ngữ PoE không phải là nhãn hiệu độc quyền; bất kỳ nhà cung cấp nào cũng có thể tuyên bố khả năng PoE. Các nhà cung cấp đã áp dụng các thuật ngữ bổ sung như “PoE+” và “PoE++” để chỉ công suất cao hơn.

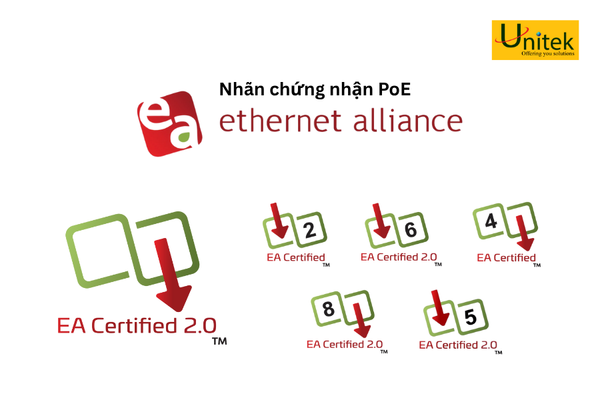

Để giải quyết sự nhầm lẫn này và tăng cường khả năng tương tác, Ethernet Alliance (EA) – một tổ chức bao gồm các nhà sản xuất thiết bị PSE, PD và giải pháp kiểm tra – đã phát triển Chương trình Chứng nhận PoE. Chương trình này cung cấp một phương pháp để các nhà sản xuất chứng nhận sản phẩm của họ về khả năng tương thích với các giải pháp PoE dựa trên IEEE 802.3 khác, đồng thời đưa ra nhãn dán đơn giản cho các sản phẩm đó.

Các nhà thiết kế hoặc lắp đặt thiết bị PoE chỉ cần so sánh các nhãn hiệu trên PSE và PD để xác định tính tương thích. Nếu xếp hạng công suất của PSE bằng hoặc cao hơn yêu cầu của PD, chức năng hoạt động sẽ được đảm bảo.

Bước 2: Chứng nhận cáp

PoE được thiết kế để chạy trên cáp cấu trúc xoắn đôi Category 6A, 6, và 5e tiêu chuẩn. Tuy nhiên, việc thêm nguồn DC vào một sợi cáp mạng dữ liệu tốc độ cao đặt ra một số yêu cầu bổ sung đối với hệ thống cáp:

- Tổng trở kháng của cáp phải thấp: Nếu quá cao, nguồn điện sẽ bị tiêu hao giữa PSE và PD, và PD sẽ không nhận đủ điện năng.

- Độ chênh lệch Điện trở DC (DC resistance unbalance) phải cân bằng: PoE được truyền bằng cách áp dụng điện áp Common-mode trên hai hoặc bốn cặp, nghĩa là dòng điện được chia đều giữa hai hoặc bốn dây dẫn. Bất kỳ sự khác biệt nào cũng được gọi là DC resistance unbalance. Sự chênh lệch quá mức này có thể làm méo tín hiệu dữ liệu, gây lỗi bit, truyền lại, hoặc thậm chí làm hỏng đường truyền dữ liệu.

- Trong các ứng dụng Type 3 và Type 4 (cấp nguồn qua cả bốn cặp), sự chênh lệch Điện trở DC quá mức giữa nhiều cặp dây cũng có thể gây ảnh hưởng nghiêm trọng đến việc truyền dữ liệu hoặc khiến PoE trục trặc.

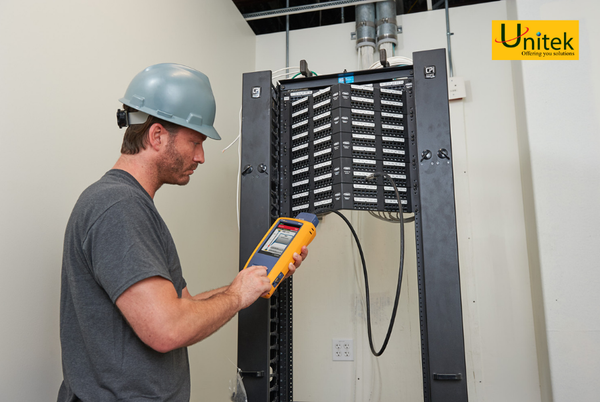

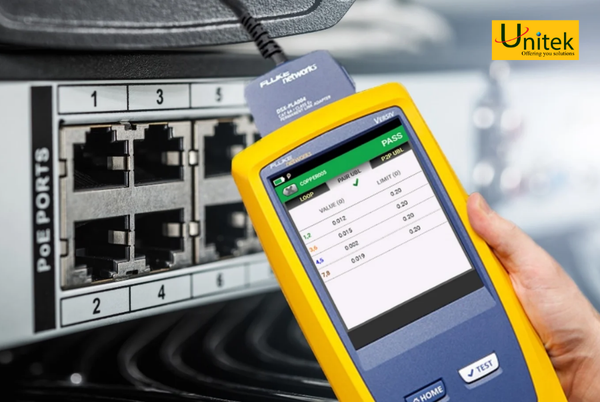

Do tiêu chuẩn TIA-1152-A chỉ xem phép đo điện trở là tùy chọn, việc dùng máy kiểm tra chứng nhận cáp tích hợp sẵn các phép đo này (ví dụ: Fluke Networks DSX CableAnalyzer™ Series) là cần thiết. Thiết bị giúp bạn dễ dàng kiểm tra chính xác độ chênh lệch Điện trở DC, đảm bảo hệ thống cáp hoạt động tốt với các ứng dụng PoE 2 và 4 cặp.

Bước 3: Lắp đặt và xử lý sự cố

Việc nắm rõ công suất của PSE và yêu cầu của PD giúp quá trình lắp đặt và xử lý sự cố trở nên đơn giản hơn nhiều.

Đáng tiếc, trên thực tế, các kỹ thuật viên hỗ trợ các thiết bị cấp nguồn PoE thường thiếu quyền truy cập vào thông tin này. Họ có thể dễ dàng kiểm tra các yêu cầu của một PD đã được Chứng nhận EA, nhưng họ thường làm việc cách xa PSE — điều này đồng nghĩa với việc phải đi bộ một quãng đường dài đến tủ viễn thông hoặc trung tâm dữ liệu để xác định khả năng của switch.

Các công cụ được thiết kế để Giải quyết vấn đề PoE

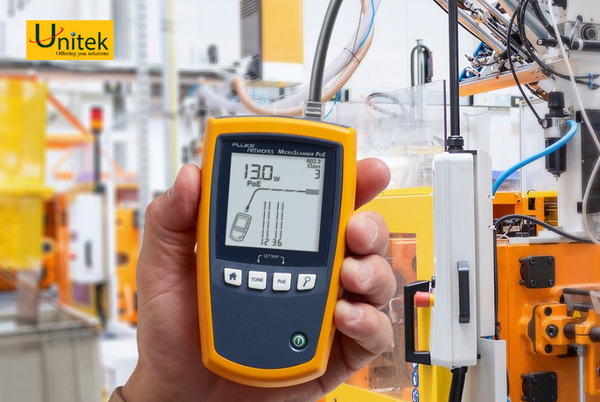

Fluke Networks đã phát triển hai công cụ để giải quyết các vấn đề này và giúp kỹ thuật viên tiết kiệm thời gian, đó là: Thiết bị kiểm tra cáp mạng LinkIQ™ và Thiết bị kiểm tra cáp mạng MicroScanner™.

Chỉ cần cắm một trong hai công cụ vào cáp, nếu nó được kết nối với PSE, nó sẽ hiển thị công suất (wattage) và Class (0-8) của nguồn điện có sẵn trên liên kết và cho biết cặp dây nào đang mang nguồn. Kỹ thuật viên sau đó có thể so sánh điều đó với các yêu cầu của PD và biết liệu có đủ nguồn điện để hoạt động hay không.

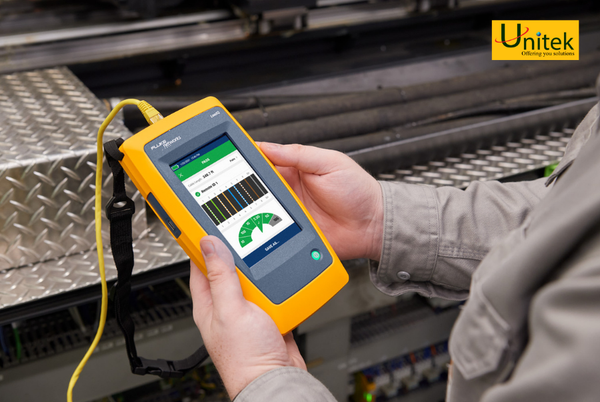

Thiết bị kiểm tra cáp mạng LinkIQ™

LinkIQ™ đưa việc kiểm tra PoE lên một tầm cao mới bằng cách hiển thị Class PoE và công suất được đàm phán thực tế từ PSE ở cả cấp độ phần cứng và phần mềm. Thiết bị này thực hiện một bài kiểm tra bổ sung bằng cách đặt tải lên kết nối và đo điện áp theo thời gian thực để xác minh xem switch và liên kết cáp có khả năng cung cấp công suất đã quảng cáo hay không.

LinkIQ cũng cung cấp các tính năng bổ sung để hỗ trợ xử lý sự cố mạng:

- Hiển thị tốc độ cổng lên đến 10 Gbps

- Hiển thị tên switch, tốc độ được quảng cáo, số cổng cụ thể và VLAN được gán

- Thực hiện kiểm tra IP ping để xác nhận khả năng truy cập

- Phiên bản LinkIQ Duo còn bổ sung tính năng phân tích Wi-Fi 6E, cho phép xử lý sự cố cả PoE và Wi-Fi bằng một công cụ duy nhất

👉 Xem chi tiết sản phẩm và nhận DEMO miễn phí: Thiết bị kiểm tra cáp mạng LinkIQ™ Fluke Networks tại Unitek!

Thiết bị kiểm tra cáp mạng MicroScanner POE (MS-POE)

MicroScanner POE (MS-POE) là công cụ xác minh cáp mạng đáng tin cậy, đặc biệt được thiết kế để kiểm tra và khắc phục sự cố PoE nhanh chóng. Thiết bị giúp kỹ thuật viên tại hiện trường:

- Xác minh khả năng cấp nguồn PoE (wattage và class) ngay lập tức

- Xác định tốc độ cổng mạng và sơ đồ dây

- Hiển thị chiều dài của mỗi cặp, vị trí đứt hoặc các lỗi khác của cáp

- Có thể đóng vai trò là nguồn Tone để dò tìm cáp với IntelliTone™ 200 Pro Probe của Fluke Networks

👉 Xem chi tiết sản phẩm và nhận báo giá: Thiết bị kiểm tra cáp mạng MicroScanner POE (MS-POE) tại Unitek!

Lời kết

Hãy đảm bảo các dự án PoE của bạn diễn ra suôn sẻ bằng cách lựa chọn thiết bị phù hợp, chứng nhận cáp và trang bị cho kỹ thuật viên của bạn các công cụ kiểm tra chính xác.
