Tại sao cần đo sóng hài bằng cách nhóm 10 chu kỳ trong 3 giây?

Trong hệ thống điện, việc đo lường các tín hiệu không ổn định như công suất, thông số nền tảng và sóng hài là một thách thức lớn. Đặc biệt, khi sử dụng phổ FFT, chúng ta chỉ có thể xử lý hiệu quả các tín hiệu ở trạng thái ổn định. Vậy làm thế nào để đo lường và đánh giá chính xác sóng hài trong các điều kiện thực tế?

Giải pháp đo lường sóng hài theo tiêu chuẩn IEC

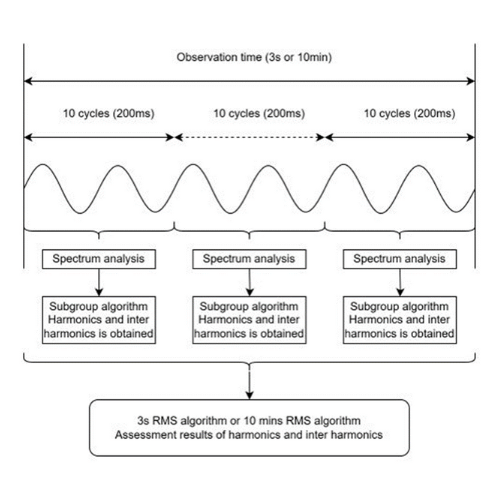

Để giải quyết vấn đề này, IEC (Ủy ban Kỹ thuật Điện Quốc tế) đã đề xuất một giải pháp tối ưu, sử dụng các khoảng thời gian tổng hợp và công cụ làm mịn dạng sóng, được thực hiện qua 3 bước chính:

Bước 1. Tổng hợp tín hiệu (10 chu kỳ)

Đối với hệ thống điện 50Hz, thời gian tổng hợp tín hiệu bắt buộc là 10 chu kỳ. Quy định này nhằm đảm bảo tính chính xác cho việc đo lường sóng hài, đặc biệt với các tín hiệu không tĩnh có giới hạn phát xạ.

Các sản phẩm có thời gian tổng hợp thấp hơn thường không được khuyến nghị để đánh giá các dạng tín hiệu này.

Bước 2. Nhóm các thành phần sóng hài

Sự dao động điện áp có thể khiến năng lượng của các thành phần sóng hài lan tỏa sang các thành phần lân cận, làm giảm độ chính xác của phép đo.

Để khắc phục, việc nhóm các thành phần sóng hài lại với nhau là cực kỳ quan trọng, giúp tăng cường độ chính xác cho kết quả đo.

Bước 3. Làm mịn các nhóm sóng hài và sóng hài nội

Đối với các phép đo ngắn hạn, thời gian 3 giây là cần thiết để thu thập dữ liệu. Trong khi đó, các phép đo dài hạn có thể kéo dài tới 10 phút.

Sử dụng giải thuật trung bình là phương pháp hiệu quả để làm mịn các tín hiệu, giúp các nhóm sóng hài và sóng hài nội trở nên rõ ràng và dễ phân tích hơn.
