Thiết bị Căn chỉnh Đồng trục Laser Fluke RotAlign™ Elite

0₫

Tình trạng: Còn hàng

Mã sản phẩm: RotAlign Elite

Hãng sản xuất: FLUKE CMA

Loại: Cầm tay

Fluke RotAlign™ Elite – Giải pháp căn chỉnh đồng trục laser cao cấp cho ứng dụng phức tạp

Fluke RotAlign™ Elite là thế hệ kế nhiệm mới của RotAlign Touch với SensAlign 7, được phát triển dành cho các ứng dụng căn chỉnh đồng trục yêu cầu độ chính xác cao trong công nghiệp. Thiết bị sử dụng công nghệ single-laser kết hợp dual-detector giúp mở rộng khoảng cách quang học và tăng độ chính xác trong quá trình alignment.

Hệ thống hỗ trợ laser điều chỉnh linh hoạt, phù hợp với nhiều loại máy và cấu hình truyền động khác nhau. RotAlign™ Elite được thiết kế cho các ứng dụng alignment nâng cao như máy nhiều coupling, chuỗi máy lên đến 14 train và cardan shaft alignment trực tiếp trên thiết bị đang lắp đặt.

Ngoài khả năng đo chính xác, Fluke RotAlign™ Elite còn hỗ trợ kết nối cloud với phần mềm ARC 4.0, giúp đồng bộ dữ liệu alignment giữa hiện trường và đội ngũ reliability engineering. Thiết bị cũng hỗ trợ tạo báo cáo tùy chỉnh và tích hợp ROI calculator giúp doanh nghiệp đánh giá hiệu quả bảo trì và tiết kiệm chi phí vận hành.

Tính năng nổi bật

Công nghệ single-laser kết hợp dual-detector cho phép căn chỉnh chính xác cao
Hiệu chỉnh đồng thời theo phương ngang và phương đứng
Hỗ trợ Measure Video Replay
Post-Processing với khả năng chỉnh sửa điểm đo
Hỗ trợ phát hiện và hiệu chỉnh Soft Foot
Continuous Sweep và PassMode cho phép đo linh hoạt
Hỗ trợ căn chỉnh đa coupling và trục cardan
Tích hợp đo rung và live trend monitoring
Nền tảng mở rộng linh hoạt, hỗ trợ nâng cấp trong tương lai

Ứng dụng

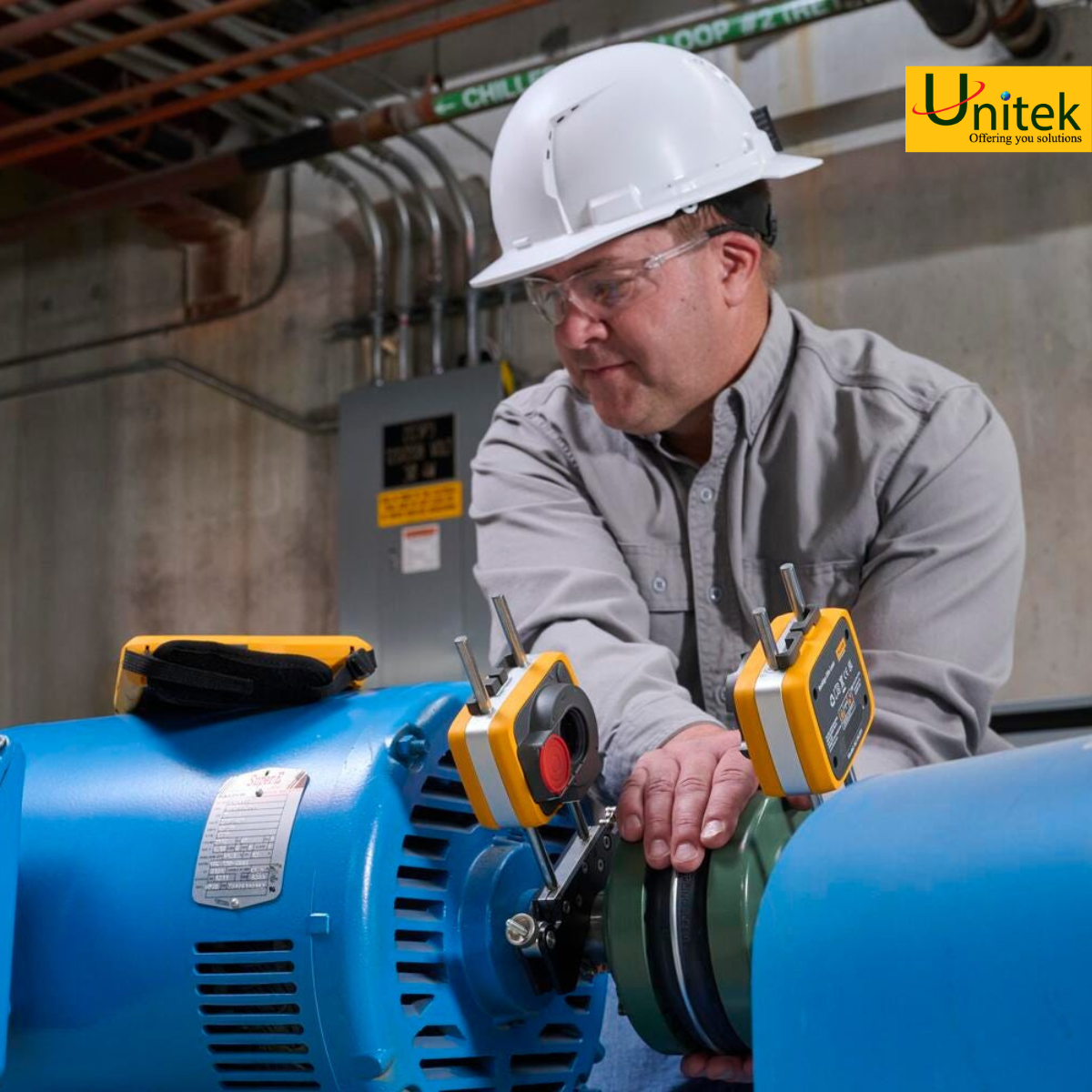

Căn chỉnh động cơ và bơm công nghiệp
Hệ thống truyền động nhiều coupling
Tuabin và máy nén
Căn chỉnh trục Cardan
Nhà máy điện
Xi măng
Dầu khí
Thép
Hóa chất
Predictive maintenance
Reliability maintenance

Liên hệ Unitek - Nhà phân phối ủy quyền của Fluke tại Việt Nam để được tư vấn giải pháp

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975
Email: customer@unitekco.com

Xem thêm

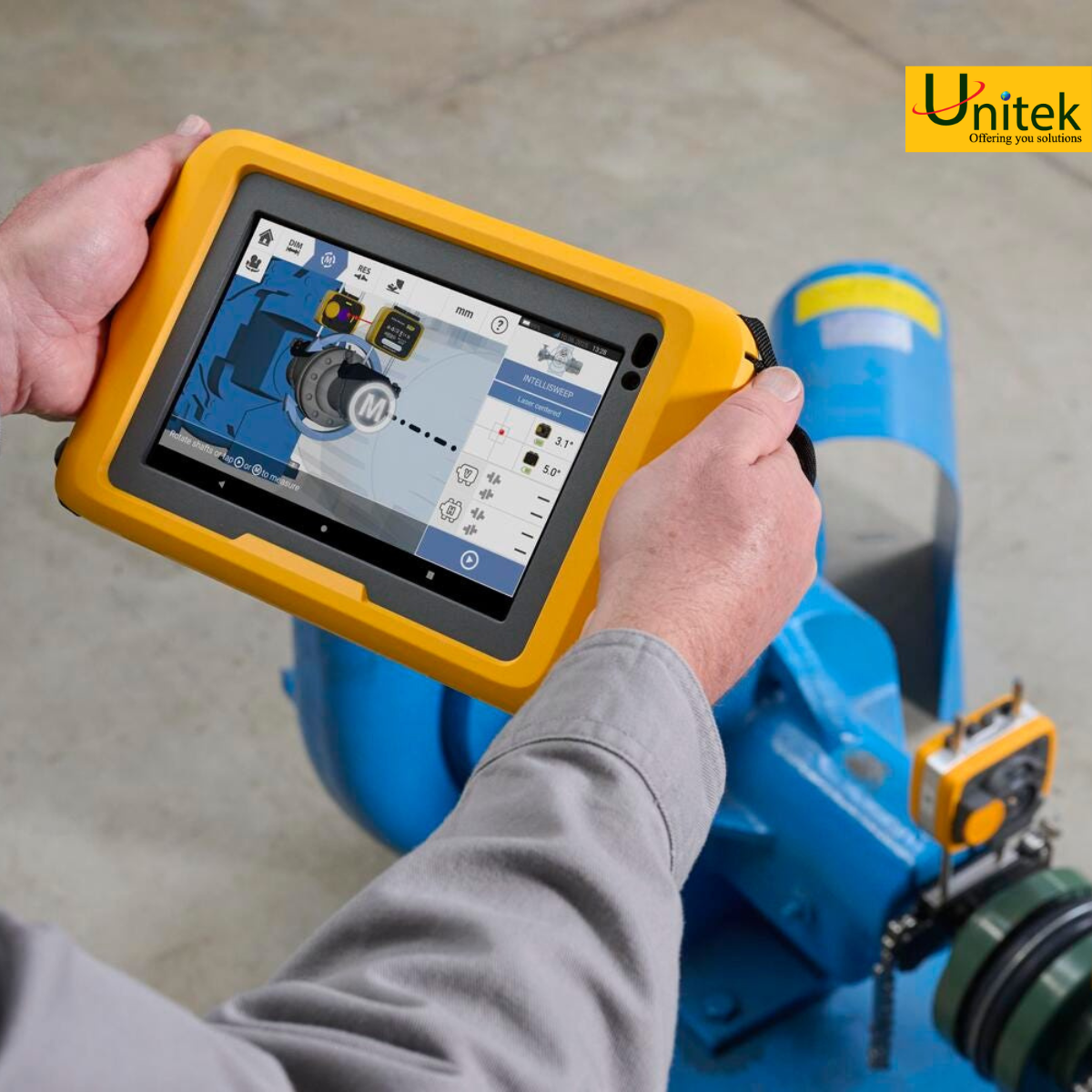

Tablet căn chỉnh trục

Thông số		Chi tiết
CPU	Bộ xử lý	Octa-Core (8): 2.2GHz (2) và 1.8GHz (6)
CPU	Bộ nhớ	4GB LPDDR4X SDRAM / 64GB UFS Flash
Màn hình	Công nghệ	Corning® Gorilla® Glass
	Độ phân giải	600nits, màu WXGA 1280 × 800
	Kích thước	8inch / 20.3cm
Nguồn cấp	Thời gian hoạt động	Lên đến 11 giờ
	Pin	6100mAh 3.87V Lithium-Ion có thể sạc lại (23.61Wh)
	Sạc	USB-C
Kết nối	WiFi	IEEE 802.11 a/b/g/n/ac/d/h/i/r/k/v/w/mc/ax 2x2 MU-MIMO Chứng nhận Wi-Fi® IPv4, IPv6 (Wi-Fi 6)
	Bluetooth	Bluetooth v5.1 / 2.1+EDR Class 2 (Bluetooth LE)
	RFID	RFID tích hợp hỗ trợ đọc và ghi dữ liệu Cổng docking (sạc và truyền dữ liệu) Cổng USB-C bên hông (chỉ dùng sạc máy tính bảng và truyền dữ liệu)
Bảo vệ môi trường	IP65	Chống bụi và tia nước
Bảo vệ môi trường	Độ ẩm tương đối	5% đến 95% không ngưng tụ
Khả năng chống rơi		1.2m (4ft)
Dải nhiệt độ	Hoạt động	-20°C đến 50°C (-4°F đến 122°F)
Dải nhiệt độ	Lưu trữ	-40°C đến 70°C (-40°F đến 158°F)
Kích thước		267mm D × 171mm R × 35mm C
Khối lượng		930g / 2.1lbs
Camera	Sau	Camera tự động lấy nét 13MP với đèn LED flash điều khiển bởi người dùng
Camera	Trước	5MP
Tiêu chuẩn CE		Theo chứng nhận CE của Prüftechnik
Vali đựng	Tiêu chuẩn	HPR® Harz, thử nghiệm chống rơi (2m / 6 1/2ft.)
	Kích thước	Xấp xỉ 551mm × 358mm × 226mm (21 11/16” × 14 3/32” × 8 29/32”)
	Khối lượng	Bao gồm đầy đủ phụ kiện tiêu chuẩn – khoảng 11kg (24.3lb)

Cảm biến RotAlign™ Elite

Thông số		Chi tiết
Loại	6 trục	2 mặt phẳng (4 trục dịch chuyển và 2 góc)
Đo lường	Dải quang học	20mm × 20mm (0.79in. × 0.79in.)
	Phạm vi	Không giới hạn, mở rộng động
	Độ phân giải	1µm (0.04mil); Góc 5µRad
	Sai số	< 1%
	Tốc độ truyền	Khoảng 20Hz
Cảm biến nghiêng	Độ phân giải	0.1°
Cảm biến nghiêng	Sai số	Roll +-0.5°; Pitch +-2°
Đo rung động		Velocity RMS 10Hz đến 1kHz, 0mm/s – 5000/f • mm/s² (f tính theo Hertz [1/s])
Đèn LED hiển thị		4 LED cho điều chỉnh laser 1 LED báo pin và trạng thái sạc 1 LED cho kết nối Bluetooth
Nguồn cấp	Pin	Pin Lithium-Ion có thể sạc lại 3.6V, 8Wh
	Thời gian hoạt động	55 giờ (sử dụng liên tục)
	Thời gian sạc	4.5 giờ đạt 80% 6.5 giờ đạt 100%
	Sạc	USB-C
Giao tiếp ngoài		Radio tích hợp công suất thấp 2.4 GHz (BT LE) USB 2.0 Full Speed
Khoảng cách truyền tín hiệu		Tối đa 50m (160ft) trong tầm nhìn trực tiếp
Bảo vệ môi trường	IP65	Chống bụi, tia nước và chống va đập
Bảo vệ môi trường	Độ ẩm tương đối	10% đến 90%
Bảo vệ ánh sáng môi trường		Bù kỹ thuật số điện tử chủ động và quang học
Dải nhiệt độ	Hoạt động	-10°C đến 50°C (14°F đến 122°F)
	Sạc	0°C đến 40°C (32°F đến 104°F)
	Lưu trữ	-20°C đến 50°C (-4°F đến 122°F)
Kích thước		Xấp xỉ 104mm × 85mm × 59mm (4 1/8” × 3 3/8” × 2 5/16”)
Khối lượng		Xấp xỉ 313g (11oz)
Tiêu chuẩn CE		Theo chứng nhận CE của Prüftechnik

Laser RotAlign™ Elite

Thông số		Chi tiết
Loại		Diode laser bán dẫn
Laser	Công suất	< 1mW
	Độ phân kỳ	0.3mrad
	Bước sóng	630-640nm (đỏ, nhìn thấy được)
	Khoảng cách tách	Lên đến 10m
	Điều chỉnh	Có
	Cấp an toàn	Cấp 2 theo IEC 60825-1:2014 Tuân thủ 21 CFR 1040.10 và 1040.11 ngoại trừ các sai lệch theo IEC 60825-1 Ed. 3., như mô tả trong Laser Notice No. 56, ngày 8/5/2019 Lưu ý an toàn: Không nhìn trực tiếp vào tia laser
Cảm biến nghiêng	Độ phân giải	0.1°
Cảm biến nghiêng	Sai số	Roll +-5°
Đèn LED hiển thị		1 LED báo pin và trạng thái sạc
Nguồn cấp	Pin	Pin Lithium-Ion có thể sạc lại 3.6V, 8Wh
	Thời gian hoạt động	90 giờ (sử dụng liên tục)
	Thời gian sạc	4.5 giờ đạt 80% 6.5 giờ đạt 100%
	Sạc	USB-C
Bảo vệ môi trường	IP65	Chống bụi, tia nước và chống va đập
Bảo vệ môi trường	Độ ẩm tương đối	10% đến 90%
Dải nhiệt độ	Hoạt động	-10°C đến 50°C (14°F đến 122°F)
	Sạc	0°C đến 40°C (32°F đến 104°F)
	Lưu trữ	-20°C đến 50°C (-4°F đến 122°F)
Kích thước		Xấp xỉ 104mm × 85mm × 59mm (4 1/8” × 3 3/8” × 2 5/16”)
Khối lượng		Xấp xỉ 320g (11.3oz)
Tiêu chuẩn CE		Theo chứng nhận CE của Prüftechnik

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
