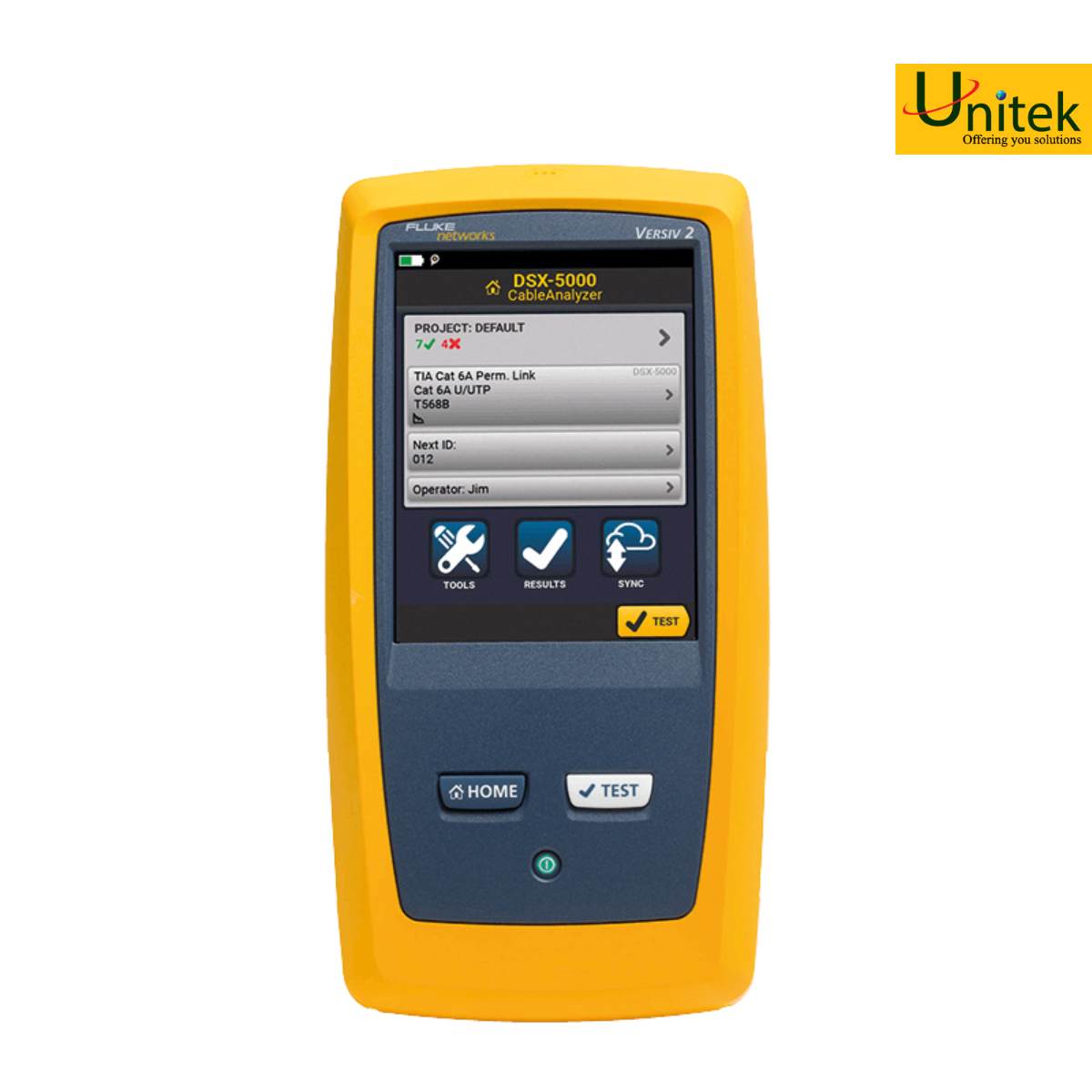

Thiết bị đo, phân tích và chứng nhận Cáp đồng Fluke DSX CableAnalyzer DSX2-5000

0₫

Tình trạng: Còn hàng

Mã sản phẩm: DSX2-5000

Hãng sản xuất: FLUKE NETWORKS

Loại: Cáp mạng

Fluke Networks DSX2-5000 là giải pháp chứng nhận cáp đồng tiêu chuẩn cho doanh nghiệp, hỗ trợ đo kiểm từ Cat 5e đến Cat 6A / Class FA với giới hạn tần số 1000 MHz. Đây là lựa chọn tối ưu về chi phí cho các dự án hạ tầng mạng văn phòng hiện đại.

Đặc điểm nổi bật

Đáp ứng hoàn hảo các yêu cầu nghiệm thu hệ thống mạng chuẩn Cat 6A và Class FA
Giao diện Taptive™: Màn hình cảm ứng hiện đại giúp giảm thiểu lỗi thiết lập và vận hành dễ dàng cho mọi cấp độ kỹ thuật viên
Giảm thời gian chờ đợi và xử lý sự cố nhờ hệ thống chuẩn đoán lỗi trực quan dọc theo chiều dài cáp
Quản lý dự án ProjX™: Loại bỏ các phép đo lặp lại hoặc sai quy trình nhờ hệ thống thiết lập dự án chặt chẽ
Độ chính xác Level V: Đảm bảo độ tin cậy tuyệt đối theo tiêu chuẩn ISO/IEC

Bảng so sánh dòng máy kiểm định cáp đồng DSX CableAnalyzer Series

Chứng nhận cáp đồng	DSX-8000	DSX-5000
Thời gian đo Cat 6A / Class E_A	8 giây	10 giây
Thời gian đo Cat 8 / Class I/II	16 giây
Thời gian chẩn đoán HDTDX/HDTDR	~ 3 giây	~ 3 giây
Bộ nhớ trong	~ 5,000 Cat 8 kèm đồ họa ~ 12,000 Cat 6A kèm đồ họa	~ 12,000 Cat 6A kèm đồ họa
Độ chính xác >Level V (1 GHz)	✓	✓
Độ chính xác Level VI/2G (2 GHz)	✓
Đo điện trở không cân bằng	✓	✓
Kiểm tra tính toàn vẹn của lớp bọc giáp và khoảng cách đến điểm lỗi	✓	✓
Phép đo TCL	✓	✓
Phép đo ELTCTL	✓	✓
Phép đo CDNEXT	✓	✓
Phép đo CMRL	✓	✓
Tích hợp sẵn khả năng đo Alien XTalk	✓	✓
Channel Adapter	Dải tần 2GHz	Dải tần 1GHz
Permanent Link Adapter	Dải tần 2GHz	Dải tần 1GHz
Phụ kiện tùy chọn
Patch cord adapter	Cat 5e, 6 và 6A	Cat 5e, 6 và 6A
Coax Adapter	✓	✓
M12 Adapter	✓	✓
TERA Adapter	✓	✓
GG45/ARJ45	✓	✓

Liên hệ ngay để nhận tư vấn, báo giá và hỗ trợ kỹ thuật thiết bị Fluke Networks.

CÔNG TY TNHH THƯƠNG MẠI UNITEK
Hotline: 0946 999 975
Email: customer@unitekco.com

Xem thêm

Thông số	Chi tiết
Loại cáp hỗ trợ	Cáp LAN xoắn đôi chống nhiễu và không chống nhiễu: TIA Cat 3, 4, 5, 5e, 6, 6A, 8 (100Ω) ISO/IEC Class C, D, E, E_A, F, F_A và I/II (100Ω và 120Ω)
Bộ chuyển đổi Permanent link	Loại đầu cắm: RJ45 có chống nhiễu Tùy chọn đầu cắm: ARJ45/GG45
Bộ chuyển đổi Channel	Loại đầu cái: RJ45 có bọc giáp Tùy chọn đầu cái: Tera, GG45/ARJ45
Tiêu chuẩn TIA	Cat 3, 4, 5, 5e, 6, 6A, 8 theo dòng tiêu chuẩn TIA 568 Series
Tiêu chuẩn ISO/IEC	Chứng nhận Class C, D, E, E_A, F, F_A, I/II theo dòng tiêu chuẩn ISO/IEC 11801 Series
Tần số tối đa	DSX-8000: 2000MHz DSX-5000: 1000MHz

Thông số kỹ thuật chung

Thông số	Chi tiết
Thời gian đo tự động (Autotest)	DSX-8000: Cat 5e/6/Class D/E: 7 giây; Cat 6A/Class $E_A$ : 8 giây; Cat 8: 16 giây DSX-5000: Cat 5e/6/Class D/E: 9 giây; Cat 6A/Class $E_A$ : 10 giây
Các tham số đo hỗ trợ	Sơ đồ đấu dây, Chiều dài, Độ trễ lan truyền, Độ lệch trễ, Điện trở vòng DC, Điện trở không cân bằng giữa các cặp, Điện trở không cân bằng trong cùng một cặp, Suy hao chèn, Suy hao phản hồi (RL), Common Mode Return Loss (CMRL), Nhiễu xuyên âm đầu gần (NEXT), Nhiễu xuyên âm đầu xa (FEXT), Tỷ lệ nhiễu xuyên âm trên suy hao (ACR-N, ACR-F), Tổng công suất nhiễu (ACR-F, PS NEXT, PS ACR-N, PS ANEXT, PS AACR-F), Nhiễu xuyên âm Common Mode sang Differential Mode (CDNEXT), Suy hao chuyển đổi ngang (TCL), ELTCTL
Bảo vệ đầu vào	Chống lại điện áp viễn thông liên tục và quá dòng 100mA Các điện áp dư ISDN tạm thời sẽ không gây hư hỏng
Màn hình	Màn hình LCD 5.7inch với cảm ứng điện dung đa điểm
Vỏ máy	Nhựa chịu lực cao với lớp bọc cao su chống sốc
Kích thước	Thân máy chính Versiv lắp kèm mô-đun DSX và pin: 6.67cm x 13.33cm x 27.94cm
Trọng lượng	Thân máy chính Versiv lắp kèm mô-đun DSX và pin: 1.28kg (3lbs, 5oz)
Bộ nguồn chính & Từ xa	Bộ pin Lithium ion, 7.2V
Thời lượng pin thông thường	8 giờ
Thời gian sạc*	Khi máy tắt: 4 giờ để sạc từ 10% đến 90% dung lượng
Ngôn ngữ hỗ trợ	Tiếng Anh, Pháp, Đức, Ý, Nhật, Bồ Đào Nha, Tây Ban Nha, Trung Quốc (Giản thể & Phồn thể), Hàn Quốc, Nga, Séc, Ba Lan, Thụy Điển, Hungary
Hiệu chuẩn	Chu kỳ hiệu chuẩn tại trung tâm dịch vụ là 1 năm
Tích hợp Wi-Fi	Đáp ứng IEEE 802.11 a/b/g/n; băng tần kép (2.4GHz và 5GHz)

Thông số môi trường

Thông số	Chi tiết
Nhiệt độ vận hành	0°C đến 45°C (32°F đến 113°F)
Nhiệt độ bảo quản	-30°C đến +60°C (-22°F đến +140°F)
Độ ẩm tương đối vận hành	0% đến 90% (từ 0°C đến 35°C) 0% đến 70% (từ 35°C đến 45°C)
Độ rung	Ngẫu nhiên, 2g, 5Hz - 500Hz
Va đập	Thử nghiệm rơi tự do 1 mét khi có và không có mô-đun/bộ chuyển đổi
An toàn	CSA 22.2 No. 61010, IEC 61010-1 Phiên bản thứ 3
Độ cao vận hành	4,000m (13,123ft) 3,200m (10,500ft) khi sử dụng bộ chuyển đổi AC
EMC	EN 61326-1

DSX2-5000 Non-wireless models
Model	Description
DSX2-5000 Wireless models
DSX2-5000	1GHZ DSX-5000 CableAnalyzer with Wi-Fi
DSX2-5000/GLD	1GHZ DSX-5000 CableAnalyzer with Wi-Fi and 1 YR Gold Support
DSX2-5000QI	1GHZ DSX-5000 CableAnalyzer with Quad OLTS, Fiber Inspection and Wi-Fi
DSX2-5000QI/GLD	1GHZ DSX-5000 CableAnalyzer with Quad OLTS, Fiber Inspection, Wi-Fi and 1 YR Gold Support
DSX2-5000-NW	1GHZ DSX-5000 CableAnalyzer
DSX2-5000 Accessories
DSX-ADD	DSX-5000 Add-on Kit
DSX2-ADD-R	DSX2-5000 Add-on Kit with Remote (not compatible with original Versiv main)
DSX2-CFP-Q-ADD-R	DSX2-5000 with Quad OLTS Add-on Kit with Remote (not compatible with original Versiv main)
DSX-OFP-Q-ADD	DSX-5000 with Quad OTDR Add-on Kit
DSX-PLA011S	DSX-5000 TERA Cat 7A/Class F_A PLA Set
DSX-CHA011S	DSX-5000 TERA Cat 7A/Class F_A CHA Set
DSX-CHA-5-GG45-S	DSX GG45/ARJ45 Class F_A Channel Adapter Set (1 GHz)
DSX-5000 Gold Support models
GLD-DSX-5000	1 year Gold Support, DSX2-5000 or DSX-5000
GLD3-DSX-5000	3 year Gold Support, DSX2-5000 or DSX-5000
GLD-DSX-5000QI	1 year Gold Support, DSX2-5000QI or DSX-5000QI
GLD3-DSX-5000QI	3 year Gold Support, DSX2-5000QI or DSX-5000QI
GLD-DSX-ADD-R	1 year Gold Support, DSX2-5000-ADD-R or DSX-ADD-R
GLD3-DSX-ADD-R	3 year Gold Support, DSX2-5000-ADD-R or DSX-ADD-R
GLD-DSX-CFP-Q-ADDR	1 year Gold Support, DSX2-CFP-Q-ADD/R or DSX-CFP-Q-ADD-R
GLD3-DSX-CFP-Q-ADD	3 year Gold Support, DSX2-CFP-Q-ADD/R or DSX-CFP-Q-ADD-R

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
