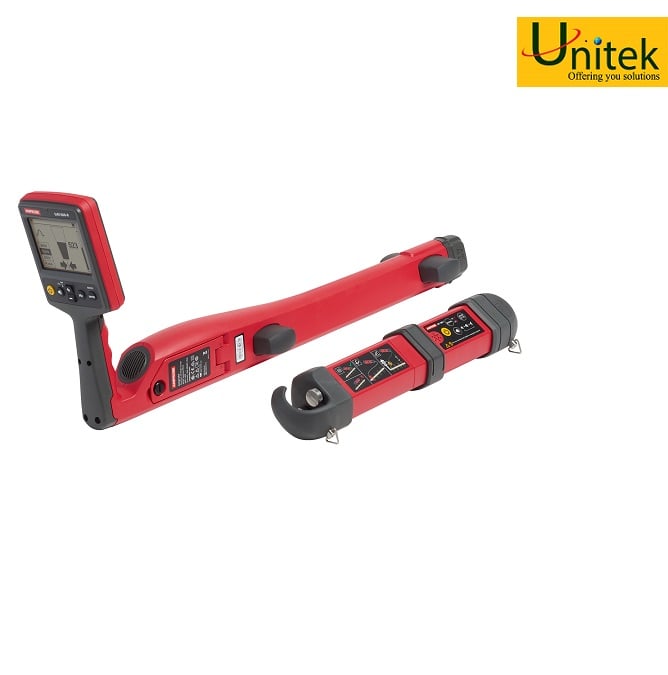

Bộ định vị cáp ngầm Amprobe UAT-505

Tình trạng: Còn hàng

Mã sản phẩm: AMPROBE-UAT-505

Hãng sản xuất: AMPROBE

Loại: Dò âm đất

Bộ định vị cáp ngầm Amprobe UAT-505 là một giải pháp kinh tế, chắc chắn để xác định vị trí các dây, cáp và đường ống được cung cấp năng lượng dưới lòng đất. Máy phát sử dụng tần số 33 kHz đã được kiểm chứng, lý tưởng cho hầu hết các ứng dụng định vị. Với Bộ thu, theo dõi tín hiệu trong các chế độ kết nối cảm ứng hoặc kiểm tra trực tiếp. Bộ thu có khả năng phản hồi âm thanh và đồng hồ nhanh, đồng thời dễ dàng đo độ sâu đến 20 feet chỉ bằng một nút nhấn, cũng như các Chế độ nguồn và vô tuyến có độ nhạy cao giúp phát hiện các dây được cung cấp năng lượng và tín hiệu vô tuyến trên các đường dây ngầm.

Các tính năng theo dõi chuyên gia cho mọi tình huống

UAT-505 có thể được sử dụng ở các chế độ khác nhau để theo dõi tối ưu trong nhiều tình huống.

Máy thu

Chế độ Nguồn định vị các dây được cung cấp năng lượng với tần số 50/60 Hz. Bộ thu một mình phát hiện các trường điện từ được phát ra bởi các đường dây được cung cấp năng lượng chôn vùi dẫn dòng điện.
Chế độ vô tuyến sử dụng Bộ thu để phát hiện sóng vô tuyến đến từ tháp di động, đài phát thanh, v.v. được thu và mang bởi các vật kim loại dưới lòng đất, chẳng hạn như dây cáp hoặc đường ống.

Máy thu và máy phát

Chế độ cảm ứng sử dụng Bộ phát để truyền tín hiệu không dây vào một đường ống, cáp hoặc dây được chôn giấu. Sau đó, Bộ thu sẽ phát hiện tín hiệu được mang bởi tiện ích bị chôn vùi.
Trong Chế độ kết nối dây thử nghiệm trực tiếp, Máy phát được kết nối với cáp hoặc tiện ích không cấp điện được chôn giấu với dây dẫn thử nghiệm (miễn là có một điểm truy cập có sẵn cho tiện ích). Sau đó Máy phát sẽ gửi tín hiệu qua dây hoặc đường ống.
Nếu không thể truy cập vào cáp để tạo tiếp điểm điện hoặc không an toàn khi làm như vậy, Kẹp tín hiệu tùy chọn cung cấp một phương pháp hiệu quả và an toàn để áp dụng tín hiệu định vị vào cáp.

Lưu ý: UAT-505 cũng có thể theo dõi các đường ống phi kim loại trong các Chế độ kết nối dây dẫn thử nghiệm cảm ứng hoặc trực tiếp. Một số đường ống này có gắn dấu vết kim loại sẽ dẫn tín hiệu để truy tìm. Đối với các đường ống không có kim loại nhúng, hãy sử dụng băng vết dẫn điện.

Lưu ý: Không bao giờ được kết nối Máy phát UAT-500-T với mạch đã được cấp điện. Máy phát Amprobe UAT-600-T, CAT IV 600 V được xếp hạng an toàn, có thể được sử dụng một cách an toàn để kết nối với các mạch được cung cấp năng lượng.

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm

Máy phát UAT-500-T
Điện áp hoạt động	Mạch khử nguồn chỉ dành cho Chế độ kết nối trực tiếp
Truyền tần số	33 kHz
Các chế độ theo dõi	Khử năng lượng: - Chế độ cảm ứng - Chế độ kết nối trực tiếp - Chế độ kẹp
Công suất phát chế độ phát	Tối đa 1 watt
Điện áp đầu ra	Tối đa 35 V rms
Sản lượng hiện tại	Tối đa 100 mA rms
Chỉ báo tín hiệu hình ảnh	Hai đèn LED cho biết tín hiệu LO và HI
Chỉ báo tín hiệu âm thanh	Chế độ tín hiệu liên tục: Âm thanh liên tục Chế độ tín hiệu xung: Âm thanh xung nhanh
Bộ thu tương thích	Bộ thu UAT-600-R
Phụ kiện tương thích	Bộ kẹp tín hiệu SC-600 TL-UAT-500 Bộ dây dẫn kiểm tra
Nhiệt độ và độ ẩm hoạt động	'-4 ° F đến 122 ° F (-20 ° C đến 50 ° C), ≤ 80% RH
Nhiệt độ và độ ẩm bảo quản	'-40 ° F đến 140 ° F (-40 ° C đến 60 ° C), ≤ 80% RH
Độ cao hoạt động	<6561 ft (<2000 m)
Mức độ ô nhiễm	2
Đánh giá IP	IP54
Nguồn cấp	Bốn (4) pin kiềm 1.5 VD
Tuổi thọ pin	Khoảng 12 giờ ở 70 ° F (21 ° C) (Điển hình)
Chỉ báo pin yếu	Cả hai đèn LED LO và HI đều nhấp nháy sau mỗi 1,5 giây và âm thanh phát xung sau mỗi 1,5 giây
Sự chấp thuận của đại lý
Tuân thủ an toàn	IEC 61010-1, CSA / UL 61010-1, IEC 61010-031, CSA / UL 61010-031 (dây dẫn thử nghiệm)
Tương thích điện từ	IEC 61326-1 Korea (KCC): Class A Equipment (Industrial Broadcasting & Communication Equipment) [1] [1] Sản phẩm này đáp ứng các yêu cầu đối với thiết bị sóng điện từ trong công nghiệp (Class A) và người bán hoặc người sử dụng nên lưu ý về nó. Thiết bị này được thiết kế để sử dụng trong môi trường kinh doanh và không được sử dụng trong gia đình.
Kích thước (H x W x L)	Khoảng 18,1 x 3,5 x 2,6 inch (460 x 90 x 65 mm)
Cân nặng	Khoảng 3,9 lb (1,77 kg) (đã lắp pin)

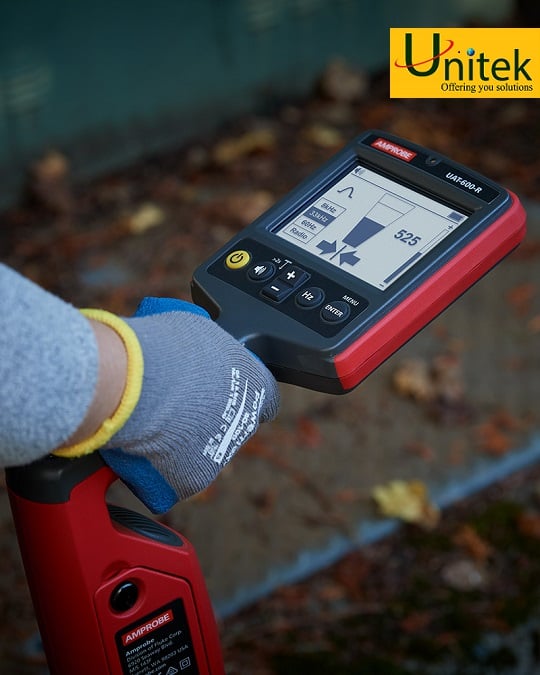

Bộ thu UAT-600-R
Điện áp hoạt động	0 đến 600 V
Các chế độ theo dõi	Theo dõi chủ động: 33 kHz (32,768 Hz) và 8 kHz (8,192 Hz) Theo dõi thụ động: 50/60 Hz và Radio
Các chế độ định vị	Đỉnh và Null
Điều chỉnh độ nhạy (kiểm soát độ lợi)	Đúng
Đo độ sâu	Lên đến 6 m (20 ft)
Độ chính xác của phép đo độ sâu	4 in (0,1 m) đến 10 ft (3m): ± 3% 10 ft (3 m) đến 20 ft (6 m): ± 5%
Độ nhạy ở 1 m (điển hình)	Công suất: 2 mA Đài: 20 μA 8 kHz: 5 μA 33 kHz: 5 μA
Hiển thị đèn nền	Tự động
Chỉ báo âm thanh	Ngày càng gần với tín hiệu
Máy phát tương thích	Máy phát UAT-600-T
Trưng bày	Màn hình LC ngoài trời 4,3 in (109 mm), 320 x 240 BW với đèn nền tự động
Tốc độ cập nhật	Tức thời
Nhiệt độ và độ ẩm hoạt động	'-4 ° F đến 122 ° F (-20 ° C đến 50 ° C), ≤90% RH
Nhiệt độ và độ ẩm bảo quản	'-40 ° F đến 140 ° F (-40 ° C đến 60 ° C), ≤ 90% RH
Độ cao hoạt động	<6561 ft (<2000 m)
Mức độ ô nhiễm	2
Đánh giá IP	IP54
Thả bằng chứng	3,28 ft (1 m)
Nguồn cấp	Sáu (6) pin kiềm AA 1,5 V
Tự động tắt nguồn	15 phút nhàn rỗi Sẽ tự động tắt sau 15 phút không nhấn nút
Tuổi thọ pin	Khoảng 35 giờ ở 70 ° F (21 ° C) (Điển hình)
Chỉ báo pin yếu
Hạng mục đo lường	CAT IV 600 V
Sự chấp thuận của đại lý
Tuân thủ an toàn	IEC 61010-1, IEC 61010-2-033 CSA / UL 61010-1, CSA / UL 61010-2-033
Kích thước (H x W x L)	Khoảng 11,9 x 4,7 x 30,7 inch (302 x 120 x 779 mm)
Cân nặng	Khoảng 4,2 lb (1,9 kg) (đã lắp pin)


Kết quả thử nghiệm TL-UAT-500
Điện áp và dòng điện hoạt động	Tối đa 50 V, 1 A
Chiều dài khách hàng tiềm năng	11,5 ft (3,5 m)
Máy phát tương thích	Máy phát UAT-500-T
Nhiệt độ và độ ẩm hoạt động	'-4 ° F đến 122 ° F (-20 ° C đến 50 ° C), ≤ 80% RH
Nhiệt độ và độ ẩm bảo quản	'-40 ° F đến 140 ° F (-40 ° C đến 60 ° C), ≤ 80% RH
Độ cao hoạt động	<6561 ft (<2000 m)
Mức độ ô nhiễm	2
Sự chấp thuận của đại lý
Tuân thủ an toàn	IEC 61010-031, CSA / UL 61010-031
Kích thước (H x W x L)	Khoảng 9 x 3,5 x 3,1 inch (230 x 90 x 80 mm)
Cân nặng	Khoảng 1,1 lb (0,5 kg)


Kẹp tín hiệu SC-600	Không bao gồm, phụ kiện tùy chọn
Điện áp và dòng điện hoạt động	0 đến 600 V, cực đại 100 A.
Tần số hoạt động	33 kHz (32.768 Hz) và 8 kHz (8.192 Hz)
Tín hiệu điện áp đầu ra (danh định)	23 V rms ở 8 kHz 30 V rms ở 33 kHz
Nhiệt độ và độ ẩm hoạt động	'-4 ° F đến 122 ° F (-20 ° C đến 50 ° C), ≤ 90% RH
Nhiệt độ và độ ẩm bảo quản	'-40 ° F đến 140 ° F (-40 ° C đến 60 ° C), ≤90% RH
Độ cao hoạt động	<6561 ft (<2000 m)
Mức độ ô nhiễm	2
Đánh giá IP	IP54
Thả bằng chứng	3,28 ft (1 m)
Hạng mục đo lường	CAT IV 600 V
Sự chấp thuận của đại lý
Tuân thủ an toàn	IEC 61010-1, IEC 61010-2-032 CSA / UL 61010-1, CSA / UL 61010-2-032
Tương thích điện từ	IEC 61326-1 Korea (KCC): Class A Equipment (Industrial Broadcasting & Communication Equipment) [1] [1] Sản phẩm này đáp ứng các yêu cầu đối với thiết bị sóng điện từ trong công nghiệp (Class A) và người bán hoặc người sử dụng nên lưu ý về nó. Thiết bị này được thiết kế để sử dụng trong môi trường kinh doanh và không được sử dụng trong gia đình.
Kích thước (H x W x L)	Khoảng 11,6 x 7,1 x 1,4 inch (295 x 180 x 37 mm)
Cân nặng	Khoảng 1,9 lb (0,85 kg)

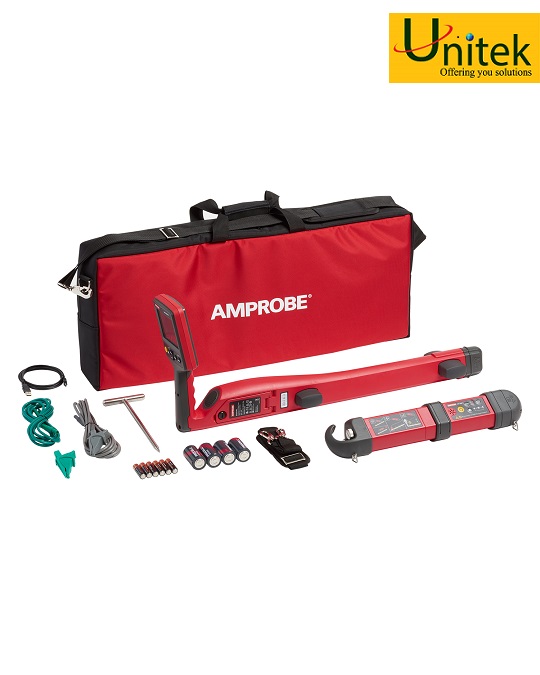

Tên model

Bao gồm

UAT-505

Bộ thu UAT-600-R
Máy phát UAT-500-T
Hộp đựng CC-UAT-500
Bộ chì thử TL-UAT-500 (chì thử màu xanh lá cây với kẹp cá sấu xanh có thể tháo rời, chì thử màu xám với kẹp cá sấu xám gắn cố định, cọc tiếp đất)
6 x Pin AA
4 x D Pin

Phụ kiện tùy chọn:

Bộ định vị lỗi mặt đất AF-600 A-Frame
Dây thử nghiệm mở rộng TL-600-25M, 80 '(25 m)
Kẹp tín hiệu SC-600
Máy phát CAT IV 600 V dòng UAT-600-T UAT-600

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
