Bộ định vị cáp ngầm Amprobe UAT-620

Tình trạng: Còn hàng

Mã sản phẩm: AMPROBE-UAT-620

Hãng sản xuất: AMPROBE

Loại: Dò âm đất

Vô tình va vào đường dây điện trong một dự án có thể dẫn đến việc sửa chữa tốn kém và tạo ra các tình huống nguy hiểm về an toàn công cộng. Việc đào không đúng chỗ cũng có thể dẫn đến sự chậm trễ và tốn kém không cần thiết cho dự án của bạn, và cuối cùng là công ty của bạn. Hãy tránh sự gián đoạn này với Dòng Amprobe UAT-600 chắc chắn và bền bỉ, được thiết kế để xác định chính xác các cáp ngầm dưới lòng đất và các dịch vụ chôn sâu đến 100 feet với phép đo độ sâu chính xác đến 20 feet.

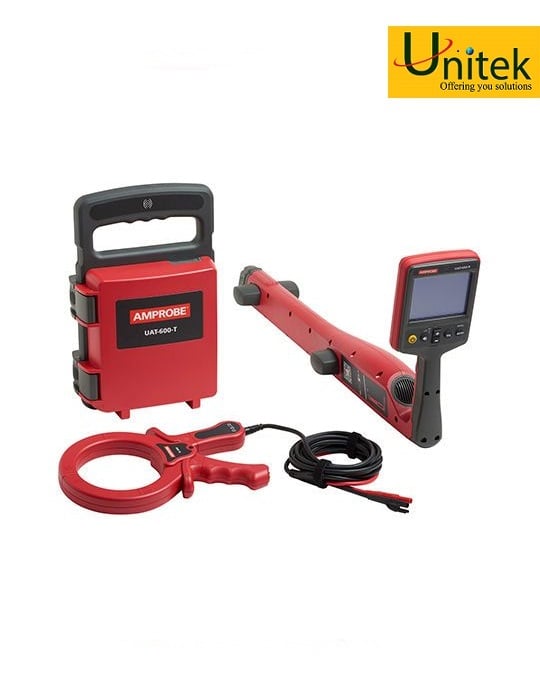

Bộ định vị đã hoàn chỉnh và sẵn sàng để sử dụng với Bộ phát, Bộ thu, bộ chì thử nghiệm, pin và cầu chì bổ sung, tất cả đều được đựng trong một túi vải bảo vệ di động. Ngoài ra còn có một Kẹp tín hiệu để truyền tín hiệu khi không thể tiếp xúc điện với cáp được truy tìm. Đối với các ứng dụng yêu cầu định vị lỗi tiếp đất, hãy sử dụng Máy phát UAT-600 kết hợp với phụ kiện A-Frame tùy chọn.

Các ứng dụng chính

Xác định vị trí cáp 50/60 Hz được cung cấp năng lượng mang dòng điện
Xác định vị trí của tất cả các tiện ích bằng kim loại: đường ống *, cáp tiếp điện và không tiếp điện
Theo dõi các đường ống riêng lẻ * hoặc cáp (được cung cấp năng lượng hoặc không được cung cấp năng lượng)
*Có thể truy tìm các đường ống và ống dẫn phi kim loại sau khi chèn băng cá hoặc cáp kim loại

Ba chế độ thử nghiệm cho nhiều loại ứng dụng

Chế độ nguồn thụ động (50/60 Hz) - theo dõi các đường được cung cấp năng lượng dẫn dòng điện (không cần máy phát)
Chế độ vô tuyến thụ động (RF) - sử dụng sóng vô tuyến xung quanh để theo dõi các tiện ích dưới lòng đất (không cần thiết bị phát)
Chế độ hoạt động sử dụng Máy phát UAT-600-T

Ba chế độ hoạt động bằng Máy phát UAT-600-T

Cảm ứng - Máy phát sẽ tự động bắt đầu phát tín hiệu xung quanh nó bằng cách sử dụng một ăng-ten bên trong, được sử dụng để theo dõi các cáp riêng lẻ ở những nơi không có quyền truy cập vào đường dây để kết nối các dây dẫn thử nghiệm hoặc một kẹp
Kết nối trực tiếp với dây dẫn thử nghiệm - phương pháp đáng tin cậy nhất để theo dõi từng cáp hoặc đường ống
Kẹp (Bao gồm trong bộ UAT-620, tùy chọn cho bộ UAT-610) - cung cấp một phương pháp hiệu quả và an toàn để áp dụng tín hiệu định vị vào cáp, nơi không thể / an toàn để truy cập vào cáp để tạo tiếp xúc điện

Ứng dụng đặc biệt

2 tùy chọn tần số: 8 kHz và 33 kHz
Xác định vị trí đường ống phi kim loại và đường cống thoát nước
Thực hiện các phép đo độ sâu và hiện tại
Đo điện áp, điện trở và dòng điện đầu ra
Định vị nâng cao với hai người
Xác định các lỗi tiếp đất bằng phụ kiện AF-600 A-Frame tùy chọn

An toàn

Ngừng làm ảnh hưởng đến thời gian và sự an toàn. Điều thực sự khiến UAT-600 Series trở nên khác biệt so với các thiết bị định vị ngầm khác là xếp hạng an toàn CAT IV 600 V của nó. Điều này cho phép bạn kết nối trực tiếp Máy phát một cách an toàn với đường dây được cấp điện lên đến 600 V trong môi trường CAT IV. Trước đây, nếu một phi hành đoàn cần theo dõi một đường dây điện cụ thể bằng cách truyền tín hiệu qua nó, đường dây đó phải được khử năng lượng trước, làm tăng thêm thời gian và giảm năng suất.

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm

Đặc trưng	Bộ thu UAT-600-R	Máy phát UAT-600-T	Kẹp tín hiệu SC-600 (đi kèm với UAT-620, tùy chọn cho UAT-610)
Thể loại đo lường	CAT IV 600 V
Điện áp / dòng điện hoạt động	0 đến 600 V		0 đến 600 V, cực đại 100 A.
Tần số hoạt động / chế độ theo dõi	Theo dõi chủ động: 33 kHz và 8 kHz Theo dõi thụ động: 50/60 Hz và Radio	Mạch được cung cấp năng lượng Chế độ cảm ứng: 33 kHz Chế độ kết nối trực tiếp: 8 kHz và 33 kHz Chế độ kẹp: 8 kHz và 33 kHz Mạch khử năng lượng Chế độ cảm ứng: 33 kHz Chế độ kết nối trực tiếp: 8 kHz, 33 kHz, A-Lo / A-Hi A-Frame: 8 kHz Chế độ kẹp: 8 kHz và 33 kHz	33 kHz và 8 kHz
Các chế độ định vị	Đỉnh và Null	-	-
Đo độ sâu và độ chính xác	Lên đến 20 ft 4 in đến 10 ft: chiều; 3% 10 ft đến 20 ft: chiều; 5%	-	-
Hiển thị đèn nền	Tự động	Đúng	-
Chỉ báo âm thanh	Ngày càng gần với tín hiệu	Những tiếng bíp nhanh cho thấy tín hiệu tốt hơn được áp dụng	-
Công suất phát chế độ phát	-	Tối đa 3 watt	-
Điện áp đầu ra	-	Tối đa 50 V rms	-
Sản lượng hiện tại	-	Tối đa 250 mA rms, dòng điện không đổi trong 5 bước	-
Sản lượng hiện tại	-	-	23 V rms ở 8 kHz 30 V rms ở 33 kHz
Đo điện áp nguồn	-	0 V đến 600 V, 50 Hz đến 60 Hz Độ phân giải: 1 V Độ chính xác: pm; 10%	-
Đo điện trở (Mạch khử năng lượng)	-	0 ohm; đến 999 k ohm; Phạm vi: 0 ohm; đến 999 ohm; (độ phân giải: 5 ohm;) Phạm vi: 1 k ohm; đến 999 k ohm; (độ phân giải: 1 k ohm;) Độ chính xác: pm; 10%	-
Cảnh báo điện áp nguy hiểm đầu ra	-	≥ 30 V rms	-
Cảnh báo điện áp nguy hiểm chính	-	≥ 30 V rms	-
Điều chỉnh độ nhạy (kiểm soát độ lợi)	Đúng	-	-
Độ nhạy ở 1 m (điển hình)	Công suất: 2 mA Đài: 20 μA 8 kHz: 5 μA 33 kHz: 5 μA	-	-

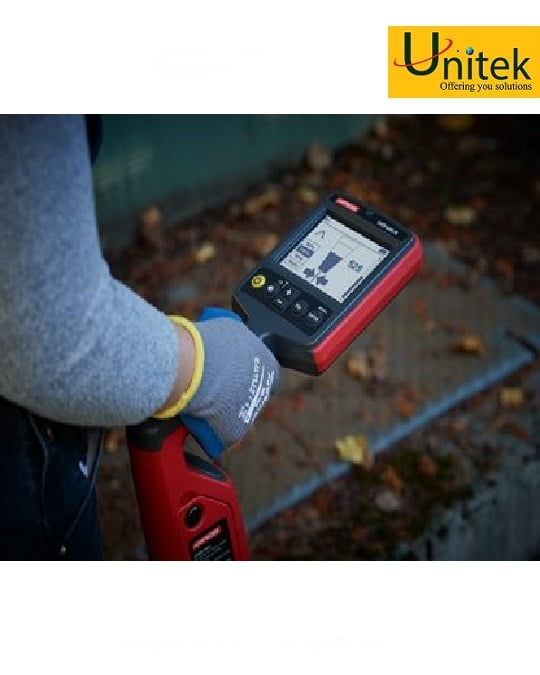

Trưng bày	Màn hình LCD ngoài trời 4,3 inch, 320 x 240 BW với đèn nền tự động	Màn hình LCD (đèn nền LED) 2,4 inch x 1,3 inch	-
Tốc độ cập nhật	Tức thời	Dòng điện (mA): 10 ms Điện áp (V): 15 ms Điện trở (ohm;): 330 ms	-
Nhiệt độ và độ ẩm hoạt động	-4 ° F đến 122 ° F (-20 ° C đến 50 ° C), ≤90% RH
Nhiệt độ và độ ẩm bảo quản	-40 ° F đến 140 ° F (-40 ° C đến 60 ° C), ≤90% RH
Độ cao hoạt động	<6561 ft (<2000 m)
Chống nước và chống bụi	IP54
Thả bằng chứng	3,28 ft (1 m)
Nguồn cấp	(6) Pin kiềm AA 1,5 V	(8) Pin kiềm 1.5 VD cell	-
Tự động tắt nguồn	15 phút nhàn rỗi	-	-
Tuổi thọ pin	Khoảng 35 giờ ở 70 ° F (21 ° C) (Điển hình)	Khoảng 16 giờ ở 70 ° F (21 ° C) (Điển hình)	-
Bảo vệ quá tải	-	600 V rms Fuse FF 500 mA, 1000 V, IR 30 kA, Φ6,3 × 32 mm	-
Tuân thủ an toàn	IEC 61010-1, IEC 61010-2-033 CSA / UL 61010-1, CSA / UL 61010-2-033	IEC 61010-1, IEC 61010-2-033 CSA / UL 61010-1, CSA / UL 61010-2-033 IEC 61010-031, CSA / UL 61010-031 (dây dẫn thử nghiệm)	IEC 61010-1, IEC 61010-2-033 CSA / UL 61010-1, CSA / UL 61010-2-033
Kích thước (H x W x L)	Khoảng 11,9 x 4,7 x 30,7 inch (302 x 120 x 779 mm)	Khoảng 14 x 9 x 4,7 in (355 x 230 x 120 mm)	Khoảng 11,6 x 7,1 x 1,4 inch (295 x 180 x 37 mm)
Trọng lượng	Khoảng 4,2 lb (1,9 kg) (đã lắp pin)	Khoảng 7,0 lb (3,2 kg) (đã lắp pin)	Khoảng 1,9 lb (0,85 kg)

Tên model

Bao gồm

UAT-620

Bộ thu UAT-600-R
Máy phát UAT-600-T
Hộp đựng CC-UAT-600
Bộ chì thử TL-UAT-600 (chì thử màu đen với kẹp cá sấu đen có thể tháo rời, chì thử màu đỏ với kẹp cá sấu đỏ gắn cố định, cọc tiếp đất)
2 x Cầu chì thay thế FP-UAT-600
Kẹp tín hiệu SC-600
6 x Pin AA
8 x D Pin
Hướng dẫn sử dụng và Hướng dẫn tham khảo nhanh

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
