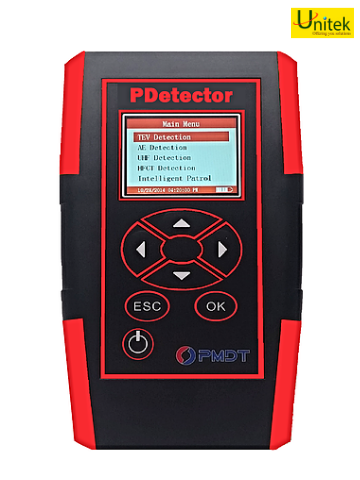

MÁY ĐO PD ĐA NĂNG CẦM TAY

Kiểu máy

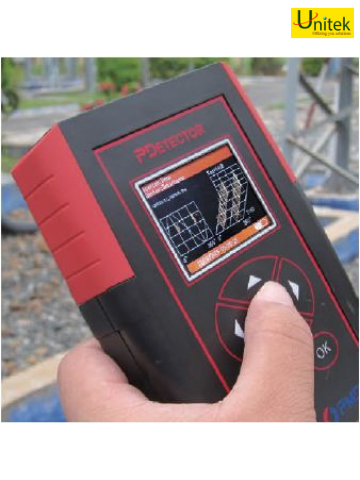

Thiết bị cầm tay đi hiện trường, cho phép phát hiện và định vị vị trí PD. Thiết bị bao gồm ít nhất 4 loại cảm biến bao gồm: TEV, Cảm biến âm thanh kiểu tiếp xúc, HFCT, UHF, Cảm biến parabol và Cảm biến Wand. Thiết bị phù hợp để đo trong trạm biến áp và các thiết bị cao và trung áp khác như: máy cắt, tủ RMU, TI, TU, chống sét van, ....

Bên cạnh việc phát hiện PD trong máy cắt bằng cảm biến TEV và cảm biến âm thanh kiểu tiếp xúc.

Thiết bị có thể phát hiện PD trong đầu cáp bằng cảm biến HFCT, phát hiện dạng PD bên trong cáp, sứ … dạng lỗ khí, điện cực trôi bằng cảm biến UHF.

Phát hiện PD trên các phụ kiện trên lưới và trong tủ như đầu cáp, sứ cách điện, chống sét van,...bằng cảm biến âm thanh kiểu Parabol và kiểu Wand.

Tần số hoạt động

50/60 Hz

Các cảm biến

Cảm biến TEV:

Phát hiện PD trong máy cắt và tủ bảng điện

Dải đo

0 – 60 dB

Dải tần số:

3MHz to 100MHz

Độ phân giải

1 dB

Độ chính xác

+ 1 dB

Cảm biến đo âm thanh kiểu tiếp xúc (Contact Sensor):

Phát hiện PD trong máy cắt và tủ bảng điện

Dải đo

-10 dB – 70 dB

Tần số trung tâm

40 kHz

Độ phân giải

1 dB

Độ chính xác

+ 1 dB

Cảm biến Parabol

Phát hiện PD ở các phụ kiện ngoài trời

Dải đo

-10 dB – 70 dB

Tần số trung tâm

40 kHz

Độ phân giải

1 dB

Độ chính xác

+ 1 dB

Tích hợp đèn laze

Có

Cảm biến Wand

Phát hiện PD đầu cáp bên trong tủ, CT, VT

-10 dB – 70 dB

Tần số trung tâm

40kHz

Độ phân giải

1dB

Độ chính xác

1dB

Cảm biến HFCT

Đo PD đầu cáp và phụ kiện có nối đất

Dải đo

0-80 dB

Độ phân giải

1 dB

Độ chính xác

+ 1 dB

Dải tần số (-3dB)

500 kHz - 50 MHz

Cảm biến UHF

Phát hiện tín hiệu PD bên trong : lỗ khí, corona, floating, partical …

Dải đo

           0-80 dB

Độ phân giải

1 dB

Độ chính xác

+ 1 dB

Dải tần số

300 MHz – 1.50 GHz

Bộ lọc

Toàn dải, Băng thông thấp, Băng thông cao

Lưu trữ dữ liệu

Có bộ nhớ trong

Phần mềm quản lý

Phần mềm phân tích (PDetector) và Đám mây Cloud

Thông số hiển thị

- Hiển thị số đo PD dưới dạng dB và mV

- Cảnh báo màu sắc

- Hiện thị dạng xung PD để đánh giá tín hiệu

- Dạng sóng tín hiệu (2D và 3D)

- Tín hiệu đồng bộ pha với lưới điện

Màn hình hiển thị

LCD có đèn nền

Điều khiển

Phím bấm

Nguồn cấp

Pin trong, thời gian sử dụng liên tục 6 tiếng

Nhiệt độ vận hành tối đa

55⁰C

Độ ẩm tối đa

90%, Không đọng sương

Kích thước (DxRxC)

Nêu rõ

Trọng lượng

< 1.0 kg

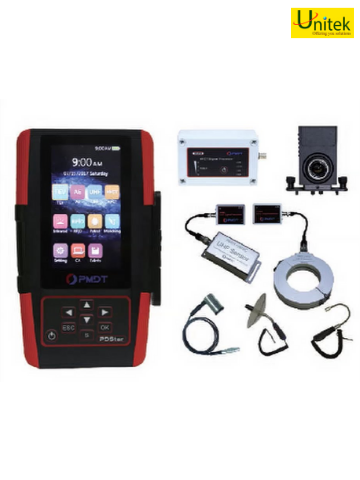

Phụ kiện cấp kèm

Mỗi thiết bị cần được cấp kèm đầy đủ các phụ kiện sau:

-     Cảm biến TEV

-     Cảm biến âm thanh kiểu tiếp xúc

-     Cảm biến Parabol

-     Cảm biến Wand

-     Cảm biến HFCT

-     Cảm biến UHF

-     Bộ đồng bộ pha không dây.

-     Sạc pin

-     Vali chứa

-     HDSD tiếng Anh và tiếng Việt.

Và tất cả các phụ kiện khác giúp máy hoạt động đúng như các chức năng nêu ở trên.
