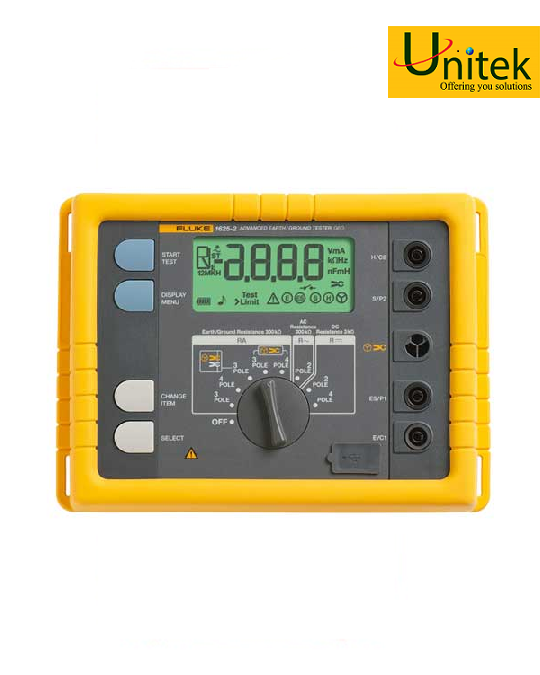

Thiết Bị Đo Điện Trở Đất Fluke 1625-2 KIT

Tình trạng: Còn hàng

Mã sản phẩm: FLUKE-1625-2-KIT

Hãng sản xuất: FLUKE

Loại: Cầm tay

Thiết bị đo điện trở đất Fluke 1625-2 KIT là bộ thiết bị chuyên dùng để do giá trị điện trở đất, đáp ứng cho cả các hệ thống nối đất lớn, phức tạp và điều kiện do khó khăn hoặc không thể tách dây tiếp đất khỏi hệ thống, trong các trạm biến áp, hệ thống chống sét, cột điện,... Máy đo được và tự động tính toán ra kết quả đo điện trở đất và điện trở suất của đất.

Fluke 1625-2 KIT với các đặc điểm chính:

Phương pháp kiểm tra điện áp rơi 3 và 4 cực (sử dụng cọc đo)
Kiểm tra điện trở suất 4 cọc (sử dụng cọc đo)
Kiểm tra lựa chọn (sử dụng 1 kiềm và 2 cọc)
Kiểm tra không cọc (sử dụng 2 kiềm)
IP56 sử dụng ngoài trời (outdoor)
Túi đựng chuyên nghiệp
Lưu trữ và chuyển dữ liệu qua cổng USB
Tự động điều chỉnh tấn số (AFC)- xác định nhiễu đang tồn tại và chọn tần số đo phù hợp để hạn chế tối đa ảnh hưởng của nhiễu, cho giá trị điện trở đất độ chính xác cao hơn
Phép đo R* - tính toán trở kháng điện trở đất ở tần số 55Hz để phản ánh độ chính xác điện trở đất khi có lỗi điện trở đất
Điều chỉnh giới hạn – để kiểm tra nhanh hơn

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm

Thông số kỹ thuật chi tiết
Thông số chung
Bộ nhớ	Bộ nhớ trong có thể lưu trữ tới 1500 bản ghi có thể truy cập qua cổng USB
Chức năng đo	Điện áp và tần số nhiễu, đo điện trở đất 3 cọc và 4 cọc kết hợp/không cần kết hợp biến dòng, đo điện trở đất 2 cọc với AC, 2 cọc và 4 cọc với DC
Màn hình hiển thị	4 chữ số (2999 sữ số) – màn hình tinh thể lỏng 7 phân khúc, với khả năng hiển thị được cải thiện
Vận hành	Công tắc xoay ở trung tâm và bàn phím chức năng
Dải nhiệt độ
Nhiệt độ hoạt động	-10 °C to 50 °C (14 °F to 122 °F)
Nhiệt độ bảo quản	-30 °C to 60 °C (-22 °F to 140 °F)
Hệ số nhiệt độ	± 0.1 % of reading/°C 28 °C
Chuẩn bảo vệ	IP56 đối với vỏ, IP40 đối với nắp pin dựa trên EN60529
Điện áp tối đa	Warning – socket "clamp" to socket E, ES, S or H
	U_rms = 0 V
	Sockets E, ES, S or H to each other in any combination, max. U_rms = 250 V (pertains to misuse)
An toàn	Bảo vệ bằng vật liệu cách điện kép và / hoặc gia cường. tối đa 50 V cho nối đất. IEC61010-1: 300V CAT II, mức độ ô nhiễm 2
Tiêu chuẩn chất lượng	Được phát triển, thiết kế và sản xuất theo tiêu chuẩn DIN ISO 9001
Những ảnh hưởng từ bên ngoài	Tuân thủ DIN 43780 (8/76)
Nguồn điện	6 pin x 1.5 V (IEC LR6 or type AA)
Tuổi thọ pin	Với IEC LR6/type AA: typ. 3,000 lần đo (R_E+R_H ≤ 1 kΩ)
Tuổi thọ pin	Với IEC LR6/type AA: typ. 6,000 lần đo (R_E + R_H > 10 kΩ)
Kích thước	250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in)
Khối lượng	≤ 1.1 kg (2.43 lb) chưa bao gồm 7.6 kg (16.8 lb) bao gồm phụ kiện và pin trong túi đựng
Chất liệu case	Polyester
Đo điện áp nhiễu dc + ac (U_ST)
Giới hạn đo của sai số: Phương pháp	Full wave rectification
Dải đo	1 V to 50 V
Dải hiển thị	0.0 V to 50 V
Độ phân giải	0.1 V
Dải tần số	dc/ac 45 Hz to 400 Hz sine
Độ chính xác	± (5 % of rdg + 5 digit)
Trình tự đo	Approx. 4 measurements/s
Điện trở nội	Approx. 1.5 MΩ
Qúa tải tối đa	U_rms = 250 V
Đo tần số nhiễu (F )
Giới hạn đo của sai số: Phương pháp	Đo chu kỳ dao động của điện áp nhiễu
Dải đo	6.0 Hz to 400 Hz
Dải hiển thị	16.0 Hz to 299.9 Hz to 999 Hz
Độ phân giải	0.1 Hz to 1 Hz
Dải đo	1 V to 50 V
Độ chính xác	± (1 % of rdg + 2 digit)
Điện trở đất (RE)
Phương pháp đo	Đo dòng điện và điện áp với đầu dò IEC61557-5
Điện áp hở mạch	20/48 V, ac
Dòng ngắn mạch	250 mA ac
Đo tần số	94, 105, 111, 128 Hz chọn thủ công hoặc tự động. (AFC) 55 Hz trong chức năng R*
Khả năng loại bỏ nhiễu	120 dB (16 2/3 , 50 , 60, 400 Hz)
Qúa tải tối đa	U_rms = 250 V

Thông số kỹ thuật đo lường điện
Sai số nội hoặc số lượng ảnh hưởng	Điều kiện tham chiếu hoặc phạm vi hoạt động đã xác định	Mã chỉ định	Yêu cầu hoặc Thử nghiệm phù hợp với các bộ phận liên quan của IEC 1557	Loại kiểm tra
Sai số nội	Điều kiện tham chiếu	A	Part 5, 6.1	R
Vị trí	Vị trí tham chiếu ± 90°	E1	Part 1, 4.2	R
Điện áp nguồn	Ở những giới hạn do nhà sản xuất chỉ định	E2	Part 1, 4.2, 4.3	R
Nhiệt độ	0 °C và 35 °C	E3	Part 1, 4.2	T
Loạt điện áp nhiễu	Xem 4.2 và 4.3	E4	Part 5, 4.2, 4.3	T
Điện trở của đầu dò và điện cực nối đất	0 to 100 x R_A nhưng ≤ 50 kΩ	E5	Part 5, 4.3	T
Tần số hệ thống	99 % to 101 % của tần số danh định	E7	Part 5, 4.3	T
Điện áp hệ thống	85 % to 110 của điện áp danh định	E8	Part 5, 4.3	T
Sai số hoạt động	B = ±(\|A\| + 1,15 √E²₁ E²₂ E²₃ E²₄ E²₅E²₆)		Part 5, 4.3	R
A = sai số nội (intrinsic error) En = biến thể (variations) R = kiểm tra thường xuyên (routine test) T = kiểm tra mẫu (type test)		B[%] = ± B/fiducial value x 100%
Dải đo	0.020 Ω to 300 kΩ
Dải hiển thị	0.001 Ω to 2.999 Ω
	3.00 Ω to 29.99 Ω
	30.0 Ω to 299.9 Ω
	0.300 kΩ to 2.999 kΩ
	3.00 kΩ to 29.99 kΩ
	30.0 kΩ to 299.9 kΩ
Độ phân giải	0.001 Ω
	0.01 Ω
	0.1 Ω
	1 Ω
	10 Ω
	100 Ω
Độ chính xác	± ( 2 % of rdg + 2 digit )
Sai số hoạt động	± ( 5 % of rdg + 5 digit )
Thời gian đo	Typical 8 seconds with a fixed frequency 30 sec. max. with AFC and complete cycle of all measuring frequencies
Lỗi phép đo phụ thuộc vào đầu đo và điện trở suất của đất	R_H(R_S + 2000 Ω)/R_E x 1.25 x 10^-6% + 5 chữ số.
Sai số đo của R_H và R_S	Thông thường 10 % of R_E + R_S + R_H
Điện trở đầu dò tối đa	≤ 1 MΩ
Điện trở cọc phụ tối đa	≤ 1 MΩ

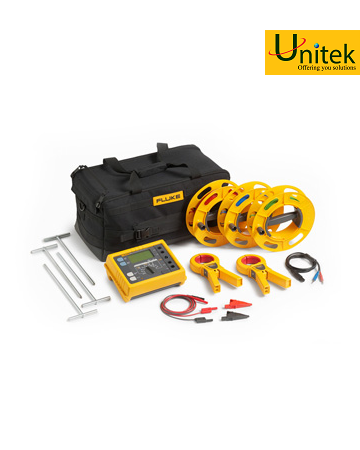

Tên model	Bao gồm:
Fluke 1625-2 Kit	- Túi xách chuyên dụng có ngăn chứa phụ kiện cọc đo và kềm. - Bộ dây đo với đầy đủ đầu kẹp - 02 cuộn dây với dây đo chiều dài ≥25m - 01 cuộn dây với dây đo ≥50m - 04 cọc để đóng - 06 pin AA - 02 kềm đo đường kính 50.8 mm để thực hiện đo không cọc - Cáp USB - Hướng dẫn sử dụng

***Thiết bị này có thể mua kèm thêm các phụ kiện khác để mở rộng chức năng. Vui lòng liên hệ chúng tôi ở thông tin bên dưới để được tư vấn thêm.

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
