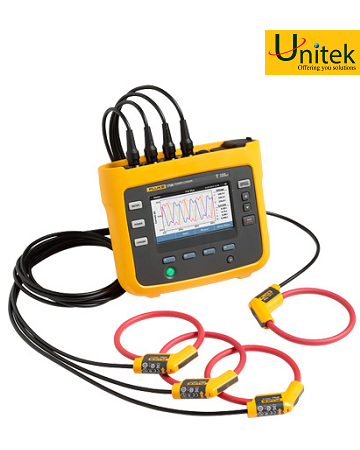

Thông số kỹ thuật về điện |
Bộ cấp điện |
Dải điện áp |
100 V đến 500 V sử dụng đầu vào cắm an toàn khi cấp điện từ mạch điện đo |
100 V đến 240 V dùng dây nguồn chuẩn (IEC 60320 C7) |
Công suất tiêu thụ |
Tối đa 50 VA (tối đa 15 VA khi được cấp điện sử dụng đầu vào IEC 60320) |
Hiệu quả |
≥ 68,2% (phù hợp với các quy định hiệu quả năng lượng) |
Tiêu thụ không tải tối đa |
< 0,3 W chỉ khi được cấp điện sử dụng đầu vào IEC 60320 |
Tần số công suất chính |
50/60 Hz ±15% |
Pin |
Li-ion 3,7 V, 9,25 Wh, khách hàng có thể thay thế |
Thời gian hoạt động của pin |
Bốn giờ trong chế độ hoạt động tiêu chuẩn, tối đa 5,5 giờ trong chế độ tiết kiệm nguồn. |
Thời gian sạc pin |
< 6 giờ |
Thu thập dữ liệu |
Độ phân giải |
16-bit lấy mẫu đồng bộ |
Tần số lấy mẫu |
10,24 kHz ở mức 50/60 Hz, được đồng bộ với tần số lưới điện |
Tần số tín hiệu đầu vào |
50/60 Hz (42,5 to 69 Hz) |
Kiểu mạch điện |
1-φ, 1-φ IT, tách pha, 3-φ delta, 3-φ wye, 3-φ wye IT, 3-φ wye cân bằng, 3-φ Aron/Blondel (delta 2 nhân tố), 3-φ delta chân mở, chỉ tính dòng (nghiên cứu tải) |
Lưu trữ dữ liệu |
Bộ nhớ trong (người dùng không thể thay thế) |
Dung lượng bộ nhớ |
Trung bình 10 phiên lưu trữ dữ liệu của 8 tuần với khoảng thời gian 1 phút và 500 sự kiện¹ |
¹Số phiên lưu trữ có thể và thời gian lưu trữ tùy thuộc vào yêu cầu của người dùng. |
Khoảng thời gian cơ bản |
Các tham số đo |
Điện áp, dòng điện, aux, tần số, THD V, THD A, công suất, hệ số công suất, công suất cơ bản, DPF, năng lượng |
Khoảng thời gian trung bình |
Người dùng lựa chọn: 1 giây, 5 giây, 10 giây, 30 giây, 1 phút, 5 phút, 10 phút, 15 phút, 30 phút |
Thời gian trung bình cho các giá trị tối thiểu/tối đa |
Điện áp, dòng điện: RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ (URMS1/2 theo IEC61000-4-30 Aux, Công suất: 200ms |
Khoảng thời gian theo nhu cầu (Chế độ đo năng lượng) |
Các tham số đo |
Năng lượng (Wh, varh, VAh), PF, nhu cầu tối đa, chi phí của năng lượng |
Khoảng thời gian |
Người dùng lựa chọn: 5 phút, 10 phút, 15 phút, 20 phút, 30 phút, tắt |
Đo chất lượng điện |
Tham số đo |
Điện áp, tần số, mất cân bằng, sóng hài điện áp, THD V, dòng điện, sóng hài, THD A, TDD |
Khoảng thời gian trung bình |
10 phút |
Từng sóng hài |
Sóng hài thứ 2 đến thứ 50 |
Tổng biến dạng sóng hài |
Được tính toán trên 50 sóng hài |
Sự kiện |
Điện áp: sụt áp, tăng áp, gián đoạn, dòng điện: dòng điện khởi động |
Lưu trữ dữ liệu được kích hoạt |
RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ của điện áp và dòng điện (Urms1/2 theo EC61000-4-30) |
Dạng sóng của điện áp và dòng điện |
Tuân thủ tiêu chuẩn |
Sóng hài |
IEC 61000-4-7: Class 1 |
IEEE 519 (sóng hài thời gian ngắn) |
Chất lượng nguồn điện |
IEC 61000-4-30 Class S, IEC62586-1 (thiết bị PQI-S) |
Nguồn điện |
IEEE 1459 |
Tuân thủ chất lượng điện |
EN50160 (cho các thông số được đo) |
Giao diện |
USB-A |
Truyền tập tin qua ổ USB, cập nhật phần mềm Tối đa. dòng tối đa: 120 mA |
WiFi |
Truyền tập tin và điều khiển từ xa qua kết nối trực tiếp hoặc hệ thống WiFi |
Bluetooth |
Đọc dữ liệu phép đo phụ từ mô-đun Fluke Connect® 3000 series (yêu cầu nâng cấp 1738 hoặc 1736) |
USB-mini |
Thiết bị tải dữ liệu xuống máy tính |
Đầu vào điện áp |
Số lượng đầu vào |
4 (3 pha và trung tính) |
Điện áp đầu vào tối đa |
1000 Vrms, CF 1,7 |
Trở kháng đầu vào |
10 MΩ |
Băng tần (-3 dB) |
42,5 Hz - 3,5 kHz |
Tỷ lệ |
1:1 có thể biến đổi |
Danh mục đo |
1000 V CAT III/600 V CAT IV |
Đầu vào dòng điện |
Số lượng đầu vào |
4, dải được chọn tự động cho cảm biến gắn liền |
Điện áp đầu vào |
Đầu vào của kìm: 500 mVrms/50 mVrms; CF 2,8 |
Đầu vào cuộn dây Rogowski |
150 mVrms/15 mVrms tại 50 Hz, 180 mVrms/18 mVrms tại 60 Hz; CF 4; tất cả đều ở phạm vi thăm dò danh định |
Dải đo |
1 A đến 150 A/10 A đến 1500 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex1500 12" |
3 A đến 300 A/30 A đến 3000 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex3000 24" |
6 A đến 600 A/60 A đến 6000 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex6000 36" |
40 mA đến 4 A/0,4 A đến 40 A với đầu kìm 40A i40s-EL |
Băng tần (-3 dB) |
42,5 Hz - 3,5 kHz |
Tỷ lệ |
1:1 có thể biến đổi |
Điện áp phụ trợ |
Số lượng đầu vào |
2 |
Dải đầu vào |
0 đến ±10 V dc, 1 số đọc/giây |
Yếu tố thang đo (khả dụng năm 2014) |
Định dạng: mx + b (lợi suất và dịch chuyển) người dùng có thể cấu hình |
Các dụng cụ hiển thị (khả dụng năm 2014) |
Người dùng có thể cấu hình (7 ký tự, ví dụ: °C, psi, hoặc m/s) |
Kết nối không dây |
Số lượng đầu vào |
2 |
Mô-đun hỗ trợ |
Fluke Connect® 3000 series |
Thu thập |
1 số đọc/giây |
Thông số kỹ thuật về môi trường |
Nhiệt độ hoạt động |
-10 °C đến +50 °C (14 °F đến 122 °F) |
Nhiệt độ bảo quản |
-20 °C đến +60 °C (-4 °F to 140 °F), có pin: -20 °C đến +50 °C (-4 °F đến 122 °F) |
Độ ẩm hoạt động |
10 °C đến 30 °C (50 °F đến 86 °F) tối đa. 95% RH |
30 °C đến 40 °C (86 °F đến 104 °F) tối đa. 75% RH |
40 °C đến 50 °C (104 °F đến 122 °F) tối đa. 45% RH |
Độ cao hoạt động (tối đa) |
2000 m (tối đa 4000 m giảm tỷ lệ theo 1000 V CAT II/600 V CAT III/300 V CAT IV) |
Độ cao bảo quản |
12.000m |
Vỏ bọc |
IP50 phù hợp với EN60529 |
Độ rung |
MIL-T-28800E, Type 3, Class III, Style B |
An toàn |
IEC 61010-1 |
Đầu vào nguồn điện IEC: Danh mục điện áp quá mức II, Mức độ 2 |
Cực điện áp: Danh mục điện áp quá mức II, Mức độ 2 |
IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V |
Tương thích điện từ |
EN 61326-1: CISPR 11 Công nghiệp: Nhóm 1, Hạng A |
Hàn Quốc (KCC): Thiết bị hạng A (thiết bị thông tin và truyền phát công nghiệp) |
Hoa Kỳ (FCC): 47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103 |
Hệ số nhiệt độ |
0,1 x thông số độ chính xác/°C |
Thông số kỹ thuật chung |

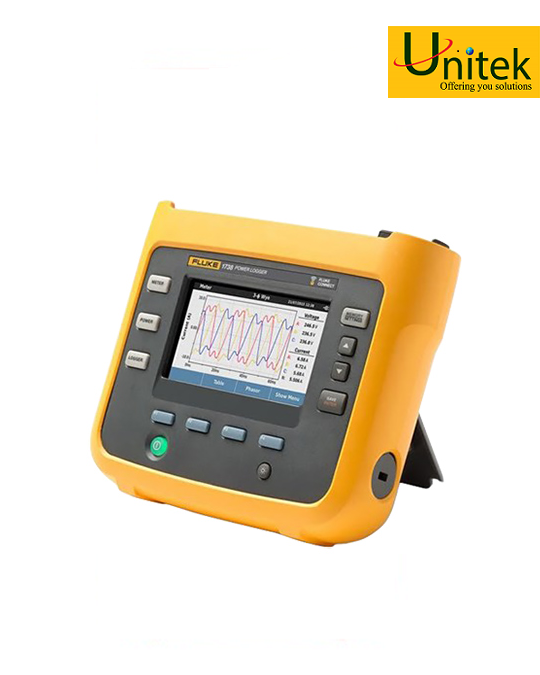

Màn hình màu LCD |
4,3-inch ma trận hoạt động TFT, 480 pixel x 272 pixel, bảng điều khiển cảm ứng điện trở |
Bảo hành |
Thiết bị và nguồn điện: một năm (không bao gồm pin) |
Phụ kiện: một năm |
Chu kỳ hiệu chuẩn: hai năm |
Kích thước |
Thiết bị: 19,8 cm x 16,7 cm x 5,5 cm (7,8 in x 6,6 in x 2,2 in) |
Bộ cấp điện: 13,0 cm x 13,0 cm x 4,5 cm (5,1 in x 5,1 in x 1,8 in) |
Thiết bị đi kèm bộ cấp điện: 19,8 cm x 16,7 cm x 9 cm (7,8 in x 6,6 in x 3,5 in) |
Trọng lượng |
Thiết bị: 1,1 kg (2,5 lb) |
Bộ cấp điện: 400 g (0,9 lb) |
Bảo vệ xáo trộn |
Khe khóa Kensington |
Thông số đầu dò dòng điện linh hoạt i17xx-flex 1500 12" |
Dải đo |
1 đến 150 A ac/10 đến 1500 A ac |
Dòng chịu đựng tối đa không phá hủy máy |
100 kA (50/60 Hz) |
Lỗi bên trong theo điều kiện tham chiếu* |
±0,7% số đọc |
Độ chính xác 173x + iFlex |
±(1% số đọc + 0,02% dải đo) |
Hệ số nhiệt độ trên phạm vi nhiệt độ hoạt động |
0,05% số đo/°C 0,09% số đo/°F |
Điện áp làm việc |
1000 V CAT III, 600 V CAT IV |
Chiều dài cáp thăm dò |
305 mm (12 in) |
Đường kính cáp thăm dò |
7,5 mm (0,3 in) |
Bán kính uốn tối thiểu |
38 mm (1,5 in) |
Chiều dài cáp đầu ra |
2 m (6,6 ft) |
Trọng lượng |
115 g |
Vật liệu cáp đầu dò |
TPR |
Vật liệu ghép nối |
POM + ABS/PC |
Cáp đầu ra |
TPR/PVC |
Nhiệt độ hoạt động |
-20 °C đến +70 °C (-4 °F đến 158 °F) nhiệt độ của vật dẫn được kiểm tra không được vượt quá 80 °C (176 °F) |
Nhiệt độ, không hoạt động |
-40 °C đến +80 °C (-40 °F đến 176 °F) |
Độ ẩm tương đối, hoạt động |
15% đến 85% không ngưng tụ |
Cấp bảo vệ IP |
IEC 60529:IP50 |
Bảo hành |
Một năm |
