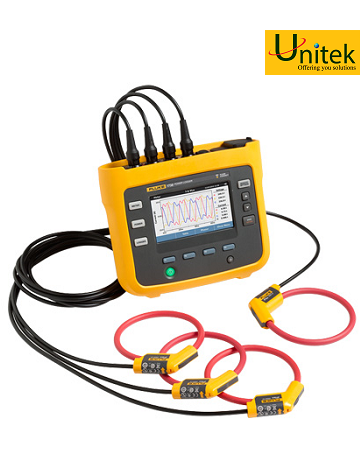

Thiết Bị Ghi Thông Số Điện Năng Fluke 1736

Tình trạng: Còn hàng
Mã sản phẩm: FLUKE-1736
Hãng sản xuất: FLUKE
Loại: Cầm tay

Giao diện trực quan, giúp bạn đưa ra quyết định chính xác hơn về mức tiêu thụ năng lượng và chất lượng điện

Thiết bị ghi thông số điện năng Fluke 1736 là máy ghi chất lượng điện ba pha đi kèm với ứng dụng di động Fluke Connect® và tương thích phần mềm máy tính, giúp cung cấp dữ liệu cần thiết đề đưa ra quyết định chính xác về mức tiêu thụ năng lượng và chất lượng điện theo thời gian thực. Fluke 1736 sẽ tự động chụp và lưu trữ hơn 500 thông số chất lượng điện, giúp người dùng có thể nghiên cứu dữ liệu cần thiết nhằm tối ưu hóa độ tin cậy của hệ thống và tiết kiệm chi phí.

Các đặc điểm chính:
  • Tự động chụp và ghi lại các dữ liệu điện áp, dòng điện, công suất, sóng hài và các giá trị khác về chất lượng điện năng liên quan.
  • Tương thích Fluke Connect®*, xem dữ liệu ngay tại chỗ trên thiết bị, từ xa qua ứng dụng di động Fluke Connect và phần mềm máy tính.
  • Có thể cấp điện cho thiết bị trực tiếp từ mạch được đo.
  • Đạt chuẩn an toàn 600 V CAT IV/1000 V CAT III để sử dụng tại đầu nguồn và cuối nguồn.
  • Đi kèm 4 đầu dò dòng linh hoạt để đo mọi dòng ba pha và trung hòa
  • Có thể lưu hơn 20 phiên lưu trữ riêng biệt trên thiết bị, giúp bạn luôn theo kịp các xu hướng của phép đo. Bạn thậm chí có thể xem những phép đo này trong quá trình thiết bị ghi dữ liệu và trước khi tải xuống để phân tích theo thời gian thực.
  • Ghi lại sụt áp, tăng áp và dòng điện khởi động, bao gồm ảnh chụp dạng sóng của tình huống và hồ sơ RMS với độ phân giải cao kèm theo ngày và dấu thời gian cũng như mức độ nghiêm trọng để xác định nguyên nhân gốc rễ tiềm ẩn của các vấn đề về chất lượng điện.
  • Màn hình cảm ứng màu, sáng rõthực hiện việc phân tích tại hiện trường và kiểm tra dữ liệu một cách tiện lợi với màn hình đồ họa toàn diện.
  • Tối ưu hóa giao diện người dùng với dữ liệu chính xác với cài đặt dạng đồ thị, có hướng dẫn và nhanh gọn; chức năng xác nhận thông minh giúp giảm được sự không chắc chắn về các kết nối.
  • Thiết lập hoàn chỉnh tại chỗ thông qua bảng điều khiển trước hoặc ứng dụng Fluke Connect
  • Được tích hợp phần mềm ứng dụng phân tích điện năng, có thể tải xuống và phân tích mọi dữ liệu chi tiết về mức tiêu thụ và tình trạng chất lượng điện năng nhờ chức năng báo cáo tự động.

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm
Thông số kỹ thuật
Độ chính xác
Tham số Dải đo Độ phân giải Độ chính xác theo điều kiện tham chiếu (% Số đọc +% Toàn thang đo)
Điện áp 1000 V 0,1 V ±(0,2% + 0,01%)
Dòng: Đầu vào trực tiếp i17xx-flex 1500 12" 150 A 0,1 A ±(1% + 0,02%)
1500 A 1 A
i17xx-flex 3000 24" 300 A 1 A ±(1% + 0,03%)
3000 A 10 A
i17xx-flex 6000 36" 600 A 1 A ±(1,5% + 0,03%)
6000 A 10 A
đầu kìm i40s-EL 4 A 1 mA ±(0,7% + 0,02%)
40 A 10 mA
Tần số 42,5 Hz đến 69 Hz 0,01 Hz ±(0,1%)
Đầu vào phụ trợ ±10 V dc 0,1 mV ±(0,2% + 0,02%)
Điện áp tối thiểu/tối đa 1000 V 0,1 V ±(1% + 0,1%)
Dòng tối thiểu/tối đa Xác định bởi phụ kiện Xác định bởi phụ kiện ±(5% + 0,2%)
THD trên điện áp 1000% 0.10% ±0,5
THD trên dòng điện 1000% 0.10% ±0,5
Sóng hài điện áp thứ 2 đến thứ 50 1000 V 0,1 V ≥ 10 V: ±5% số đọc
< 10 V: ±0,5V
Sóng hài dòng điện thứ 2 đến thứ 50 Xác định bởi phụ kiện Xác định bởi phụ kiện ≥ 3% dải đo dòng điện: ±5% số đọc
< 3% dải đo dòng điện: ±0,15% dải đo
Mất cân bằng 100% 0.1% ±0,2
Sai số thực ±(% số đọc +% dải đo)¹
Tham số Đại lượng ảnh hưởng iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL
150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A
Công suất thuần P PF ≥ 0,99 1,2% ± 0,005% 1,2% ± 0,0075% 1,7% ± 0,0075% 1,2% ± 0,005%
Năng lượng thuần Ea
Công suất biểu kiến S 0 ≤ PF ≤ 1 1,2% ± 0,005% 1,2% ± 0,0075% 1,7% ± 0,0075% 1,2% ± 0,005%
Năng lượng biểu kiến Eap
Công suất phản kháng Q 0 ≤ PF ≤ 1 2,5% công suất biểu kiến đã được đo
Năng lượng phản kháng Er
Hệ số công suất PF - ±0,025
Hệ số công suất chuyển vị
DBF/cosϕ
Tỷ số bất định bổ sung trong % dải đo¹ P-N>250 V 0.02% 0.02% 0.02% 0.02%
¹Dải đo = 1000 V x dải I
Điều kiện tham chiếu:
  • Môi trường: 23 °C ±5 °C, thiết bị hoạt động trong vòng ít nhất 30 phút, không có trường điện/từ bên ngoài, RH <65%
  • Điều kiện đầu vào: Cosϕ/PF=1, Tín hiệu hình sin f=50 Hz/60 Hz, bộ cấp điện 120 V/230 V ±10%.
  • Thông số dòng điện và công suất: Điện áp đầu vào 1 ph: 120 V/230 V hoặc 3 ph wye/delta: 230 V/400 V Dòng điện đầu vào: I > 10% dải I
  • Dây dẫn chính của đầu kìm hoặc cuộn dây Rogowski nằm ở vị trí trung tâm
  • Hệ số nhiệt độ: Thêm 0,1 x độ chính xác đã định cho mỗi độ C trên 28 °C hoặc dưới 18 °C



Thông số kỹ thuật về điện
Bộ cấp điện
Dải điện áp 100 V đến 500 V sử dụng đầu vào cắm an toàn khi cấp điện từ mạch điện đo
100 V đến 240 V dùng dây nguồn chuẩn (IEC 60320 C7)
Công suất tiêu thụ Tối đa 50 VA (tối đa 15 VA khi được cấp điện sử dụng đầu vào IEC 60320)
Hiệu quả ≥ 68,2% (phù hợp với các quy định hiệu quả năng lượng)
Tiêu thụ không tải tối đa < 0,3 W chỉ khi được cấp điện sử dụng đầu vào IEC 60320
Tần số công suất chính 50/60 Hz ±15%
Pin Li-ion 3,7 V, 9,25 Wh, khách hàng có thể thay thế
Thời gian hoạt động của pin Bốn giờ trong chế độ hoạt động tiêu chuẩn, tối đa 5,5 giờ trong chế độ tiết kiệm nguồn.
Thời gian sạc pin < 6 giờ
Thu thập dữ liệu
Độ phân giải 16-bit lấy mẫu đồng bộ
Tần số lấy mẫu 10,24 kHz ở mức 50/60 Hz, được đồng bộ với tần số lưới điện
Tần số tín hiệu đầu vào 50/60 Hz (42,5 to 69 Hz)
Kiểu mạch điện 1-φ, 1-φ IT, tách pha, 3-φ delta, 3-φ wye, 3-φ wye IT, 3-φ wye cân bằng, 3-φ
Aron/Blondel (delta 2 nhân tố), 3-φ delta chân mở, chỉ tính dòng (nghiên cứu tải)
Lưu trữ dữ liệu Bộ nhớ trong (người dùng không thể thay thế)
Dung lượng bộ nhớ Trung bình 10 phiên lưu trữ dữ liệu của 8 tuần với khoảng thời gian 1 phút và 500 sự kiện¹
¹Số phiên lưu trữ có thể và thời gian lưu trữ tùy thuộc vào yêu cầu của người dùng.
Khoảng thời gian cơ bản
Các tham số đo Điện áp, dòng điện, aux, tần số, THD V, THD A, công suất, hệ số công suất, công suất cơ bản, DPF, năng lượng
Khoảng thời gian trung bình Người dùng lựa chọn: 1 giây, 5 giây, 10 giây, 30 giây, 1 phút, 5 phút, 10 phút, 15 phút, 30 phút
Thời gian trung bình cho các giá trị tối thiểu/tối đa Điện áp, dòng điện: RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ (URMS1/2 theo IEC61000-4-30 Aux, Công suất: 200ms
Khoảng thời gian theo nhu cầu (Chế độ đo năng lượng)
Các tham số đo Năng lượng (Wh, varh, VAh), PF, nhu cầu tối đa, chi phí của năng lượng
Khoảng thời gian Người dùng lựa chọn: 5 phút, 10 phút, 15 phút, 20 phút, 30 phút, tắt
Đo chất lượng điện
Tham số đo Điện áp, tần số, mất cân bằng, sóng hài điện áp, THD V, dòng điện, sóng hài, THD A, TDD
Khoảng thời gian trung bình 10 phút
Từng sóng hài Sóng hài thứ 2 đến thứ 50
Tổng biến dạng sóng hài Được tính toán trên 50 sóng hài
Sự kiện Điện áp: sụt áp, tăng áp, gián đoạn, dòng điện: dòng điện khởi động
Lưu trữ dữ liệu được kích hoạt RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ của điện áp và dòng điện (Urms1/2 theo EC61000-4-30)
Dạng sóng của điện áp và dòng điện
Tuân thủ tiêu chuẩn
Sóng hài IEC 61000-4-7: Class 1
IEEE 519 (sóng hài thời gian ngắn)
Chất lượng nguồn điện IEC 61000-4-30 Class S, IEC62586-1 (thiết bị PQI-S)
Nguồn điện IEEE 1459
Tuân thủ chất lượng điện EN50160 (cho các thông số được đo)
Giao diện
USB-A Truyền tập tin qua ổ USB, cập nhật phần mềm
Tối đa. dòng tối đa: 120 mA
WiFi Truyền tập tin và điều khiển từ xa qua kết nối trực tiếp hoặc hệ thống WiFi
Bluetooth Đọc dữ liệu phép đo phụ từ mô-đun Fluke Connect® 3000 series (yêu cầu nâng cấp 1738 hoặc 1736)
USB-mini Thiết bị tải dữ liệu xuống máy tính
Đầu vào điện áp
Số lượng đầu vào 4 (3 pha và trung tính)
Điện áp đầu vào tối đa 1000 Vrms, CF 1,7
Trở kháng đầu vào 10 MΩ
Băng tần (-3 dB) 42,5 Hz - 3,5 kHz
Tỷ lệ 1:1 có thể biến đổi
Danh mục đo 1000 V CAT III/600 V CAT IV
Đầu vào dòng điện
Số lượng đầu vào 4, dải được chọn tự động cho cảm biến gắn liền
Điện áp đầu vào Đầu vào của kìm: 500 mVrms/50 mVrms; CF 2,8
Đầu vào cuộn dây Rogowski 150 mVrms/15 mVrms tại 50 Hz, 180 mVrms/18 mVrms tại 60 Hz; CF 4; tất cả đều ở phạm vi thăm dò danh định
Dải đo 1 A đến 150 A/10 A đến 1500 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex1500 12"
3 A đến 300 A/30 A đến 3000 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex3000 24"
6 A đến 600 A/60 A đến 6000 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex6000 36"
40 mA đến 4 A/0,4 A đến 40 A với đầu kìm 40A i40s-EL
Băng tần (-3 dB) 42,5 Hz - 3,5 kHz
Tỷ lệ 1:1 có thể biến đổi
Điện áp phụ trợ
Số lượng đầu vào 2
Dải đầu vào 0 đến ±10 V dc, 1 số đọc/giây
Yếu tố thang đo (khả dụng năm 2014) Định dạng: mx + b (lợi suất và dịch chuyển) người dùng có thể cấu hình
Các dụng cụ hiển thị (khả dụng năm 2014) Người dùng có thể cấu hình (7 ký tự, ví dụ: °C, psi, hoặc m/s)
Kết nối không dây
Số lượng đầu vào 2
Mô-đun hỗ trợ Fluke Connect® 3000 series
Thu thập 1 số đọc/giây
Thông số kỹ thuật về môi trường
Nhiệt độ hoạt động -10 °C đến +50 °C (14 °F đến 122 °F)
Nhiệt độ bảo quản -20 °C đến +60 °C (-4 °F to 140 °F), có pin: -20 °C đến +50 °C (-4 °F đến 122 °F)
Độ ẩm hoạt động 10 °C đến 30 °C (50 °F đến 86 °F) tối đa. 95% RH
30 °C đến 40 °C (86 °F đến 104 °F) tối đa. 75% RH
40 °C đến 50 °C (104 °F đến 122 °F) tối đa. 45% RH
Độ cao hoạt động (tối đa) 2000 m (tối đa 4000 m giảm tỷ lệ theo 1000 V CAT II/600 V CAT III/300 V CAT IV)
Độ cao bảo quản 12.000m
Vỏ bọc IP50 phù hợp với EN60529
Độ rung MIL-T-28800E, Type 3, Class III, Style B
An toàn IEC 61010-1
Đầu vào nguồn điện IEC: Danh mục điện áp quá mức II, Mức độ 2
Cực điện áp: Danh mục điện áp quá mức II, Mức độ 2
IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
Tương thích điện từ EN 61326-1: CISPR 11 Công nghiệp: Nhóm 1, Hạng A
Hàn Quốc (KCC): Thiết bị hạng A (thiết bị thông tin và truyền phát công nghiệp)
Hoa Kỳ (FCC): 47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103
Hệ số nhiệt độ 0,1 x thông số độ chính xác/°C
Thông số kỹ thuật chung
Màn hình màu LCD 4,3-inch ma trận hoạt động TFT, 480 pixel x 272 pixel, bảng điều khiển cảm ứng điện trở
Bảo hành Thiết bị và nguồn điện: một năm (không bao gồm pin)
Phụ kiện: một năm
Chu kỳ hiệu chuẩn: hai năm
Kích thước Thiết bị: 19,8 cm x 16,7 cm x 5,5 cm (7,8 in x 6,6 in x 2,2 in)
Bộ cấp điện: 13,0 cm x 13,0 cm x 4,5 cm (5,1 in x 5,1 in x 1,8 in)
Thiết bị đi kèm bộ cấp điện: 19,8 cm x 16,7 cm x 9 cm (7,8 in x 6,6 in x 3,5 in)
Trọng lượng Thiết bị: 1,1 kg (2,5 lb)
Bộ cấp điện: 400 g (0,9 lb)
Bảo vệ xáo trộn Khe khóa Kensington
Thông số đầu dò dòng điện linh hoạt i17xx-flex 1500 12"
Dải đo 1 đến 150 A ac/10 đến 1500 A ac
Dòng chịu đựng tối đa không phá hủy máy 100 kA (50/60 Hz)
Lỗi bên trong theo điều kiện tham chiếu* ±0,7% số đọc
Độ chính xác 173x + iFlex ±(1% số đọc + 0,02% dải đo)
Hệ số nhiệt độ trên phạm vi nhiệt độ hoạt động 0,05% số đo/°C 0,09% số đo/°F
Điện áp làm việc 1000 V CAT III, 600 V CAT IV
Chiều dài cáp thăm dò 305 mm (12 in)
Đường kính cáp thăm dò 7,5 mm (0,3 in)
Bán kính uốn tối thiểu 38 mm (1,5 in)
Chiều dài cáp đầu ra 2 m (6,6 ft)
Trọng lượng 115 g
Vật liệu cáp đầu dò TPR
Vật liệu ghép nối POM + ABS/PC
Cáp đầu ra TPR/PVC
Nhiệt độ hoạt động -20 °C đến +70 °C (-4 °F đến 158 °F) nhiệt độ của vật dẫn được kiểm tra không được vượt quá 80 °C (176 °F)
Nhiệt độ, không hoạt động -40 °C đến +80 °C (-40 °F đến 176 °F)
Độ ẩm tương đối, hoạt động 15% đến 85% không ngưng tụ
Cấp bảo vệ IP IEC 60529:IP50
Bảo hành Một năm

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
