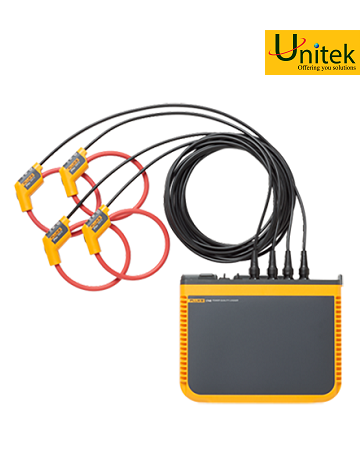

Thiết Bị Ghi Và Phân Tích Điện Năng Cơ Bản-Nâng Cao Fluke 1748

Tình trạng: Còn hàng

Mã sản phẩm: FLUKE-1748

Hãng sản xuất: FLUKE

Loại: Cầm tay

Thiết bị ghi và phân tích điện năng cơ bản-nâng cao Fluke 1748 lưu trữ trên 500 thông số khác nhau cho mỗi khoảng thời gian trung bình, tính toán các giới hạn sóng hài dòng điện, cho phép bạn phân tích chi tiết chất lượng điện và tương quan các sự kiện gián đoạn với dữ liệu dạng sóng chi tiết, giúp xác định nguyên nhân gốc rễ gây ra nhiễu loạn điện. Thiết kế ưu việt, với giao diện người dùng được tối ưu hóa, được tích hợp đầu dò dòng điện linh hoạt và chức năng xác minh phép đo thông minh cho phép bạn giảm thiểu lỗi khi đo. Giảm thiểu sự không chắc chắn khi đo. Rút ngắn thời gian bạn phải ở trong môi trường tiềm ẩn nhiều mối nguy hiểm và các bất tiện khi mặc các thiết bị bảo hộ cá nhân bằng cách sử dụng kết nối không giây (WiFi) để xem dữ liệu trực tiếp ngay tại hiện trường.

Các tính năng phần cứng

Đo tất cả các pha dòng điện và dòng điện ba pha cộng với dòng điện trung hòa với que thử điện ba pha và dây trung hòa và bốn đầu dò linh hoạt
Ghi chép toàn diện lưu hơn 20 phiên lưu trữ riêng biệt trên thiết bị, tự động lưu trữ một loạt các biến số về chất lượng điện và điện năng
Đo với độ chính xác cao Đáp ứng tiêu chuẩn IEC 61000-4-30 Class A Edition 3 nghiêm ngặt đối với 'Kỹ thuật đo kiểm và đo lường - Các phương pháp đo chất lượng điện.'
Ghi lại sụt áp, tăng áp và gián đoạn, ghi lại dạng sóng và hồ sơ tình huống hiệu dụng thực (RMS) kèm với ngày, dấu thời gian và mức độ nghiêm trọng giúp xác định được nguyên nhân gốc rễ tiềm ẩn của các vấn đề về chất lượng điện.
Đo các thông số chất lượng điện chính: Đo sóng hài và đa hài cho điện áp và dòng điện, bao gồm cả mất cân bằng điện áp, các giai điệu và phối hợp cho điện áp và dòng điện, tình trạng chập chờn và các thay đổi điện áp nhanh chóng.
Giao diện người dùng được tối ưu hóa: Ghi lại đúng dữ liệu mỗi lần bằng thiết lập ứng dụng nhanh chóng, có hướng dẫn dựa trên máy tính đồ họa, giảm thiểu sự không chắc chắn về kết nối với tính năng xác minh thông minh và chức năng tự động sửa duy nhất có trên thiết bị ghi chất lượng điện. Các lỗi kết nối tự động hiển thị thông qua đèn ánh sáng màu hổ phách trên nút nguồn của thiết bị. Nút này sẽ chuyển sang màu xanh khi lỗi đã được khắc phục.
Giao diện người dùng được tối ưu hóa: Cài đặt nhanh, có hướng dẫn và đồ họa giúp bạn ghi lại đúng dữ liệu mọi lúc và chức năng xác minh thông minh chỉ báo các kết nối chính xác đã được thực hiện, giảm sự không chắc chắn của người dùng
Cấp nguồn linh hoạt: Cấp nguồn trực tiếp từ mạch đo với dải rộng nhất có thể tự động dùng cho thiết bị ghi chất lượng điện là từ 100 V đến 500 V hoặc từ dây nguồn treo trên trường, do đó bạn có thể kiểm tra bất cứ đâu.
Mạnh mẽ và đáng tin cậy: Được thiết kế để chịu được các môi trường lắp đặt khắc nghiệt với định mức IP65 khi sử dụng cùng bộ tiếp hợp điện áp đầu vào IP65.
Hai cổng USB ngoài: Một cho kết nối máy tính và một cổng dành cho thiết bị USB hoặc thẻ nhớ USB khác để tải dữ liệu xuống một cách đơn giản và nhanh chóng, cho phép bạn để thiết bị đo lường tại hiện trường mà không làm gián đoạn quá trình lưu trữ.
Kết nối ethernet: Các kết nối có dây và không dây để thiết lập thiết bị và tải dữ liệu tốc độ cao.
Kích thước nhỏ gọn: Được thiết kế để phù hợp trong không gian và tủ điện hẹp với dấu kích thước 23 cm x 18 cm x 5,4 cm (9,1 x 7,1 in x 2.1 in).
Đạt chuẩn an toàn cao nhất trong ngành: 600 V CAT IV/1000 V CAT III đầu nguồn và cuối nguồn.
Phụ kiện được tối ưu hóa: Dây cáp điện phẳng và đầu dò dòng điện nhỏ, linh hoạt giúp dễ dàng lắp đặt ngay cả trong các không gian chật hẹp.
Tuổi thọ pin: Thời gian hoạt động 4 giờ (thời gian dự phòng) đối với mỗi lần sạc pin lithium-ion và có thể chịu được sự gián đoạn điện năng tạm thời.
Bảo mật cao khỏi trộm cắp bằng dây an toàn tiêu chuẩn hoặc thiết bị bảo mật khác.
Bộ giá treo nam châm giúp treo dụng cụ một cách tiện lợi và an toàn bên trong hoặc ngoài các bảng điện; tương thích với tất cả các mô hình các mẫu và đi kèm với mẫu 1748 theo tiêu chuẩn.

Các tính năng của phần mềm

Thiết lập ngay tại văn phòng hoặc tại hiện trường và tải xuống thông qua phần mềm ứng dứng dụng dành cho máy tính sử dụng thẻ nhớ USB, tải xuống qua Wi-Fi, kết nối ethernet có dây hoặc qua cáp USB.
Phần mềm ứng dụng phân tích năng lượng tải xuống và phân tích mọi dữ liệu chi tiết đo về mức tiêu thụ và tình trạng chất lượng điện năng bằng chức năng báo cáo tự động.
Báo cáo bằng một lần chạm, tạo báo cáo chuẩn hóa theo các tiêu chuẩn EN 50160, IEEE 519, GOST 33073 hoặc xuất dữ liệu theo định dạng tương thích PQDIF hoặc NeQual để sử dụng với phần mềm của bên thứ ba.
Phân tích nâng cao, chọn bất kỳ tham số đã lưu trữ để tạo chế độ xem có khả năng tùy chỉnh cao về các phép đo đã lưu trữ để biết mối tương quan của dữ liệu ở mức nâng cao.

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm

Thông số kỹ thuật
Độ chính xác
Tham số		Dải đo	Độ phân giải tối đa	Độ chính xác thiết bị như điều kiện tham chiếu (% số đọc + % thang đo toàn diện)
Điện áp		1000 V	0,1 V	±0,1 % điện áp định danh^{1, 2}
Dòng: Đầu vào trực tiếp	i17xx-flex 1500IP 24 1500 A	150 A	0,01 A (tối thiểu 1,5A)³	±(1% + 0,02%)
		1500 A	0,1 A
	i17xx-flex 3000IP 24 3000 A	300 A	0,01 A (tối thiểu 3,0 A)³	±(1% + 0,03%)
		3000 A	0,1 A
	i17xx-flex 6000IP 36 6000 A	600 A	0,01 A (tối thiểu 6,0 A)³	±(1,5% + 0,03%)
		6000 A	0,1 A
	đầu kìm i40s-EL	4 A	1 mA	±(0,7% + 0,02%)
		40 A	10 mA
Tần số		42,5 Hz đến 69 Hz	0,01 Hz	±(0,1%)²
Đầu vào phụ trợ		±10 V dc	0,1 mV	±(0,2% + 0,02%)
Điện áp tối thiểu/tối đa		1000 V	0,1 V	±0,2 % điện áp đầu vào định danh¹
Dòng tối thiểu/tối đa		Xác định bởi phụ kiện	Xác định bởi phụ kiện	±(5% + 0,2%)
THD trên điện áp		1000%	0,10%	± 2,5%
THD trên dòng điện		1000%	0,10%	± 2,5%
Sóng hài điện áp thứ 2 đến thứ 50		1000 V	0,1 V	≥ 1 V: ±5% số đọc
				< 1 V: ±0,05V
Sóng hài dòng điện thứ 2 đến thứ 50		Xác định bởi phụ kiện	Xác định bởi phụ kiện	≥ 3% dải đo dòng điện: ±5% số đọc
				< 3% dải đo dòng điện: ±0,15% dải đo
Mức nhấp nháy P _LT, P_ST		0 đến 20	0,01	5%
Độ chính xác của que thử dòng điện
Tham số	Đại lượng ảnh hưởng	iFlex1500IP-24	iFlex3000IP-24	iFlex6000IP-36	i40S-EL
		150 A/1500 A	300 A/3000 A	600 A/6000 A	4 A/40 A
Công suất thuần P	PF ≥ 0,99	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Năng lượng thuần E_a
Công suất biểu kiến S	0 ≤ PF ≤ 1	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Năng lượng biểu kiến E_ap
Công suất phản kháng Q	0 ≤ PF ≤ 1	2,5% công suất biểu kiến đã được đo
Năng lượng phản kháng E_r
Hệ số công suất PF	-	±0,025
Hệ số công suất thay thế
DPF/cosΦ
Sai số bổ sung trong % dải	V _P-N>250 V	0,015%	0,023%	0,023%	0,015%
¹ Trong dải 100 V … 500 V; hay còn gọi là Udin ² 0 °C … 45 °C: Độ chính xác nội tại x 2, bên ngoài 0 °C … 45 °C: Độ chính xác nội tại x 3 ³ Tham khảo hướng dẫn sử dụng để biết thêm chi tiết Điều kiện tham chiếu: Môi trường: 23 °C ± 5 °C, thiết bị vận hành trong ít nhất 30 phút, không có từ trường/điện bên ngoài, RH Các điều kiện đầu vào: Cosφ/PF=1, Tín hiệu hình sin f=50 Hz/60 Hz, cấp nguồn 120 V/230 V ±10 %. Thông số dòng điện và công suất: Điện áp đầu vào 1 ph: 120 V/230 V hoặc 3 ph wye/delta: 230 V/400 V Dòng điện đầu vào: I > 10 % của dải I Dây dẫn chính của đầu kìm hoặc cuộn dây Rogowski ở vị trí trung tâm Hệ số nhiệt độ: Cộng 0,1 x độ chính xác chỉ định cho mỗi độ C trên 28 °C hoặc dưới 18 °C

Thông số kỹ thuật về điện
Bộ cấp điện
Dải điện áp	100 V đến 500 V sử dụng đầu vào cắm an toàn khi cấp điện từ mạch điện đo
Dải điện áp	100 V đến 240 V MA-C8 và sử dụng dây nguồn tiêu chuẩn (IEC 60320 C7)
Mức tiêu thụ điện	Tối đa 50 VA (tối đa 15 VA khi được cấp điện bằng bộ đổi điện MA-C8)
Hiệu suất	≥ 68,2% (phù hợp với các quy định hiệu quả năng lượng)
Tiêu thụ không tải tối đa	< 0,3 W chỉ khi được cấp điện sử dụng đầu vào IEC 60320
Tần số công suất chính	50/60 Hz ±15%
Pin	Li-ion 3,7 V, 9,25 Wh, khách hàng có thể thay thế
Thời gian hoạt động của pin	Thông thường 4 giờ làm việc
Thời gian sạc pin	< 6 giờ
Thu thập dữ liệu
Độ phân giải	16-bit lấy mẫu đồng bộ
Tần số lấy mẫu	10,24 kHz ở mức 50/60 Hz, được đồng bộ với tần số lưới điện
Tần số tín hiệu đầu vào	50/60 Hz (42,5 to 69 Hz)
Kiểu mạch điện	1- Φ, 1- Φ IT, split phase, 3- Φ delta, 3- Φ wye, 3- Φ wye IT, 3- Φwye cân bằng, 3- Φ Aron/Blondel (mạch tam giác 2 thành phần), 3-Φ tam giác chân mở, chỉ dòng điện (nghiên cứu tải)
Lưu trữ dữ liệu	Bộ nhớ trong (người dùng không thể thay thế)
Dung lượng bộ nhớ	Trung bình 20 phiên lưu trữ dữ liệu của 4 tuần với khoảng thời gian 1 phút và 500 sự kiện
Khoảng thời gian cơ bản
Các tham số đo	Điện áp, dòng điện, aux, tần số, THD V, THD A, công suất, hệ số công suất, công suất cơ bản, DPF, năng lượng
Khoảng thời gian trung bình	Người dùng lựa chọn: 1 giây, 5 giây, 10 giây, 30 giây, 1 phút, 5 phút, 10 phút, 15 phút, 30 phút
Thời gian trung bình cho các giá trị tối thiểu/tối đa	Điện áp, dòng điện: RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ (URMS1/2 theo IEC61000-4-30 Aux, Công suất: 200ms)
Khoảng thời gian theo nhu cầu (Chế độ đo năng lượng)
Các tham số đo	Năng lượng (Wh, varh, VAh), PF, nhu cầu tối đa, chi phí của năng lượng
Khoảng thời gian	Người dùng lựa chọn: 5 phút, 10 phút, 15 phút, 20 phút, 30 phút, tắt
Đo chất lượng điện
Tham số đo	Điện áp, tần số, mất cân bằng, sóng hài điện áp, THD V, dòng điện, sóng hài, THD A, TDD, đa hài điện áp, TID V, đa hài dòng điện, TID A, Mức nhấp nháy, Truyền tín hiệu nguồn điện, sai lệch trên/dưới
Khoảng thời gian trung bình	10 phút cho mọi tham số 2 giờ (Mức nhấp nháy PLT lâu) 150/180 chu kỳ (3 giây) cho sóng hài (yêu cầu giấy phép phần mềm IEEE519/REPORT)
Từng sóng hài	Sóng hài thứ 2 đến thứ 50 Nhóm theo IEC 61000-4-7 người dùng có thể định cấu hình trên ứng dụng: Phân nhóm phụ (sóng hài + đa hài), theo nhóm hoặc chỉ bin sóng hài
Đa hài	Đa hài thứ 1 đến thứ 50
Tổng biến dạng sóng hài	Được tính toán trên 50 sóng hài điện áp
Sự kiện	Điện áp: sụt áp, tăng áp, gián đoạn, dòng điện: dòng điện khởi động 1748: truyền tín hiệu đường dây, điện áp quá độ (tần số thấp)
Lưu trữ dữ liệu được kích hoạt	Hồ sơ RMS: RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ của điện áp và dòng điện lên đến 11 giây (URMS1/2 theo IEC 61000-4-30)
	Dạng sóng điện áp và dòng điện lên đến 200 ms, 10/12 chu kỳ
	Truyền tín hiệu đường dây: RMS 10/12 chu kỳ của tần số được định cấu hình tối đa 120 giây
Khởi động	Hồ sơ RMS dựa trên khởi động trạng thái ổn định RMS 1/2 chu kỳ
Tình trạng chập chờn	Theo IEC 61000-4-15 và IEEE 1453
Truyền tín hiệu đường dây	Hai tần số do người dùng xác định tối đa 3 kHz
Tình trạng chất lượng điện	Tóm tắt các phép đo chất lượng điện trong một bảng. Có sẵn dữ liệu chi tiết cho mỗi tham số
EN 50160	Tuân thủ tiêu chuẩn
Có thể lập trình các giới hạn chất lượng điện	Cho phép người dùng xác định giới hạn để tuân thủ các tiêu chuẩn
Tuân thủ tiêu chuẩn
Sóng hài	IEC 61000-4-7: Class 1
Sóng hài	IEEE 519 (sóng hài thời gian ngắn và rất ngắn)
Chất lượng nguồn điện	IEC 61000-4-30 Class A, IEC 62586-1, IEC 62586-2 (thiết bị PQI-A-PI)
Nguồn điện	IEEE 1459
Tuân thủ chất lượng điện	EN 50160
An toàn	chung: 61010-1: Mức độ ô nhiễm 2
	Phép đo: IEC 61010-2-033: CAT IV 600 V / CAT III 1000 V
	Cấp nguồn: Danh mục điện áp quá mức II, Ô nhiễm mức độ 2
	Pin Li-ion: IEC 62133
Giao diện
USB-A	Truyền tập tin qua ổ USB, cập nhật phần mềm, dòng điện cấp nguồn tối đa: 120 mA
WiFi	Truyền tập tin và điều khiển từ xa qua kết nối trực tiếp hoặc hệ thống WiFi
Bluetooth	Đọc các dữ liệu đo phụ từ các mô đun của dòng Fluke Connect® 3000 (yêu cầu bộ chuyển đổi hỗ trợ USB sang BLE hoặc WiFi/BLE, hãy kiểm tra để xem tình trạng còn hàng)
USB-mini	Thiết bị tải dữ liệu xuống máy tính
Đầu vào điện áp
Số lượng đầu vào	4 (3 pha tham chiếu đến trung tính)
Điện áp đầu vào tối đa	1000 Vrms, CF 1,7
Trở kháng đầu vào	10 MΩ
Băng tần	42,5 Hz đến 3,5 kHz
Tỷ lệ	1:1 có thể biến đổi
Danh mục đo	1000 V CAT III/600 V CAT IV
Đầu vào dòng điện
Số lượng đầu vào	4 (3 pha và trung tính), chế độ được chọn tự động cho cảm biến đi kèm
Điện áp đầu vào	Đầu vào của kìm: 500 mVrms/50 mVrms; CF 2,8
Điện áp đầu vào	Đầu vào cuộn dây Rogowski : 150 mVrms/15 mVrms tại 50 Hz, 180 mVrms/18 mVrms tại 60 Hz; CF 4; tất cả đều ở phạm vi thăm dò danh định
Dải đo	1 A đến 150 A/10 A đến 1500 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex1500 IP 24
	3 A đến 300 A/30 A đến 3000 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex1500 IP 24
	6 A đến 600 A/60 A đến 6000 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex1500 IP 36
	40 mA đến 4 A/0,4 A đến 40 A với đầu kìm 40A i40s-EL
Băng tần	42,5 Hz - 3,5 kHz
Tỷ lệ	1:1 có thể biến đổi
Điện áp phụ trợ
Số lượng đầu vào	2 (Analog với bộ điều hợp phụ trợ, hoặc tối đa 2 thiết bị BLE đồng thời)
Dải đầu vào	0 đến ± 10 V dc, hoặc 0 đến ± 1000 V dc (với bộ điều hợp tùy chọn), 1 số đọc/giây
Thang tỷ lệ	Định dạng: mx + b (lợi suất và dịch chuyển) người dùng có thể cấu hình
Đơn vị hiển thị	Người dùng có thể cấu hình (7 ký tự, ví dụ: °C, psi, hoặc m/s)
Kết nối không dây Bluetooth (kiểm tra tính sẵn có)
Số lượng đầu vào	2
Mô-đun hỗ trợ	Fluke Connect® 3000 series
Thu thập	1 số đọc/giây
Thông số kỹ thuật về môi trường
Nhiệt độ hoạt động	-25 °C đến +50 °C (-13 °F đến 122 °F)¹
Nhiệt độ bảo quản	Không có pin: -25 °C đến +60 °C (-13 °F to 140 °F), có pin: -20 °C đến +50 °C (−4 °F to 122 °F)
Độ ẩm vận hành	IEC 60721-3-3: 3K6:
	-25 °C đến +30 °C (-13 °F đến +86 °F): ≤ 100 %
	40 °C (104 °F): 55 %
	50 °C (122 °F): 35 %
Độ cao hoạt động (tối đa)	2000 m (tối đa 4000 m giảm tỷ lệ theo 1000 V CAT II/600 V CAT III/300 V CAT IV)
Độ cao bảo quản	12.000 m
Vỏ bọc	IEC 60529: IP50
Vỏ bọc	IEC 60529: IP65 với đầu nối điện áp định mức IP65
Độ rung	IEC 60721-3-3 / 3M2
Tính tương thích điện từ (EMC)	EN 61326-1: CISPR 11 Công nghiệp: Nhóm 1, Hạng A
	IEC 61000-6-5 Môi trường trạm điện
	Hàn Quốc (KCC): Thiết bị hạng A (thiết bị thông tin và truyền phát công nghiệp)
	Hoa Kỳ (FCC): 47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103
Thông số kỹ thuật chung
Bảo hành	Một năm (không bao gồm pin)
	Phụ kiện: một năm
	Chu kỳ hiệu chuẩn: một năm
Kích thước	23,0 cm x 18,0 cm x 5,4 cm (9,1 in x 7,1 in x 2,1 in)
Trọng lượng	Thiết bị: 1 kg (2,2 lb)
Bảo vệ chống nhiễu	Chấp nhận cáp an toàn (tối đa Φ 6mm)
¹Làm nóng sản phẩm lên -10 °C (+14 °F) trước khi bật nguồn
i17XX-FLEX1.5KIP Thông số của đầu dò dòng điện linh hoạt
Dải đo	1 đến 150 A ac/10 đến 1500 A ac
Chiều dài cáp thăm dò	610 mm (24 in)
Đường kính cáp thăm dò	7,5 mm (0,3 in)
Trọng lượng	170 g (0,38 lb)
Bán kính uốn tối thiểu	38 mm (1,5 in)
Dòng chịu đựng tối đa của thiết bị	100 kA (50/60 Hz)
Hệ số nhiệt độ trên phạm vi nhiệt độ hoạt động	0,05 % số đọc/°C (0,028 % số đọc°F)
Điện áp làm việc	1000 V CAT III, 600 V CAT IV
Chiều dài cáp đầu ra	2,0 m (6,5 ft)
Vật liệu cáp đầu dò	TPR
Trọng lượng	115 g
Vật liệu cáp đầu dò	TPR
Vật liệu ghép nối	POM + ABS/PC
Cáp đầu ra	TPR/PVC
Nhiệt độ hoạt động	-20 °C đến +70 °C (-4 °F đến 158 °F) nhiệt độ của vật dẫn được kiểm tra không được vượt quá 80 °C (176 °F)
Nhiệt độ, không hoạt động	-40 °C đến +80 °C (-40 °F đến 176 °F)
Độ ẩm tương đối, hoạt động	15% đến 85% không ngưng tụ
Cấp độ bảo vệ IP	IEC 60529: IP65
Bảo hành	Một năm

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
