Thiết Bị Hiệu Chuẩn Điện - Nguồn Áp Chuẩn Fluke 5790B AC

Đo điện áp và dòng điện không thể dễ dàng hơn

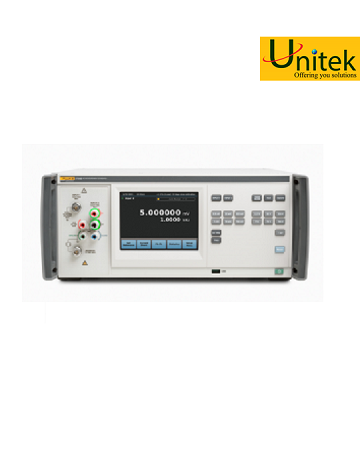

Thiết bị hiệu chuẩn điện – Nguồn áp chuẩn Fluke 5790B được thiết kế để trở thành một máy đo đa năng và bộ truyền chuẩn cho hầu hết các ứng dụng hiệu chuẩn thông thường.

Nâng cấp toàn diện

Ra đời từ những năm 1990, Fluke 5790A đã trở thành một cái tên không thể thay thế nếu ai đó muốn tìm kiếm một thiết bị chuẩn có khả năng đo dòng AC. Công nghệ của Fluke 5790A và các cảm biến hiệu ứng (RMS) được tích hợp trong thiết bị khiến nó trở thành một tiêu chuẩn đo lường đối với các phòng thí nghiệm hiệu chuẩn trên toàn thế giới. Fluke 5790B thừa hưởng được những đặc điểm kỹ thuật của Fluke 5790A, bên cạnh đó là việc bổ sung thêm các tính năng mới giúp thiết bị hoạt động tin cậy hơn cũng như đáp ứng được các yêu cầu của thị trường.

Đo dòng tuyệt đối/tương đối

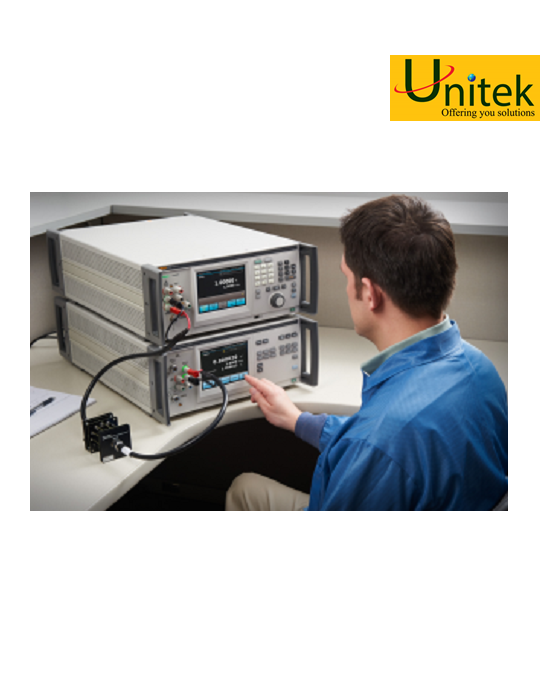

Các điện trở shunt A40B cho phép Fluke 5790B đo được giá trị tuyệt đối/tương đối của dòng AC trong quá trình hiệu chuẩn nguồn dòng AC với chi phí vừa phải. Fluke 5790B có giao diện thân thiện cho phép bạn nhập và lưu dữ liệu các shunt vào bộ nhớ, số shunt có thể lưu vào lên đến 150 cái kèm theo thông tin về số series, các giá trị căn chỉnh (24 điểm chênh lệch AC/DC, 5 điểm sai số tải) và ngày hiệu chuẩn. Sau khi cắm shunt, Fluke 5790B sẽ truy cập thông tin shunt và đo trực tiếp giá trị tuyệt đối/tương đối của dòng AC trong vài giây, công việc của bạn chỉ là lựa chọn đúng kiểu shunt mà bạn muốn đo trong menu chính. Thông tin về giá trị điện áp và dòng điện được hiển thị đồng thời trên màn hình của thiết bị. Fluke A40 và A40A có thể được sử dụng để đo dòng tương đối.

Băng tần mở rộng (50 MHz)

Phiên bản “/3” với dải đo 2.2 mV đến 7 V, 10 Hz đến 30 MHz, tương tự như model 5790A. Phiên bản “5/” có băng tần được mở rộng, 10 Hz đến 50 MHz, nhằm đáp ứng việc hiệu chuẩn chính xác các bộ đo công suất cao tần (50 MHz).

Nâng cấp chức năng

Giao diện sử dụng họa đồ để biểu diễn các thông số giúp tính toán được giá trị đỉnh đến đỉnh (peak to peak) khi đo các dạng sóng phi sin (giả thiết về độ méo dạng tổng THD < 1%), cho phép lấy nhanh dữ liệu khi cần thiết. Fluke 5790B sử dụng màn hình cảm ứng 6.5 in thay thế cho màn hình huỳnh quang chân không (VFD) ở Fluke 5790A cho phép người sử dụng dễ dàng quan sát các thông số cũng như chuyển đổi nhanh chóng giữa các menu. Thiết bị có độ chính xác cao với độ không đảm bảo đo khi đo điện áp là ± 24 ppm (1 năm, 23 °C ± 5 °C). Mục đích khi đưa ra thông số 50 MHz, 225 mV, 50 Ω là để thiết bị có thể làm việc được với các bộ đo công suất cao tần, nó tính toán công suất đo theo tải 50 Ω.

Chức năng thống kê và đo giá trị đỉnh đến đỉnh (peak to peak)

Thống kê được số mẫu, độ lệch chuẩn, giá trị trung bình, min/max và hiển thị lên màn hình. Màn hình cảm ứng lớn, giúp hiển thị đồng thời giá trị đo và các dữ liệu thống kê cùng lúc. Fluke 5790B giúp tính toán được giá trị đỉnh đến đỉnh của tín hiệu sóng, với 4 dạng sóng thông dụng được tích hợp trong máy: sóng dạng sin, sóng vuông, sóng tam giác và sóng cụt; các loại sóng này thường sẽ tốn rất nhiều thời gian cũng như rất khó để tính toán. Fluke 5790B có khả năng tính toán được tất cả các phép đo của bạn nhờ sử dụng phương pháp tham chiếu với giá trị đo thực, giúp giảm thiểu thời gian đo và hạn chế sai số.

Giao diện thân thiện, dễ sử dụng

Bạn có thể dễ dàng truy cập và ocác chức năng thông thường chỉ bằng cách lựa chọn các menu được hiển thị trên màn hình, ngoài ra thiết bị còn hỗ trợ thêm các nút bấm vật lý giúp bạn có thể đồng thời lựa chọn được dải đo nhanh chóng. Đèn báo hiệu QUÁ ÁP đặt ở mặt trước thiết bị sẽ sáng lên khi có hiện tượng quá áp xuất hiện ở thiết bị đầu cuối, giống như trong thiết bị hiệu chuẩn đa năng Fluke 5790A.

Độ chính xác đảm bảo

Fluke 5790B có cảm biến nhiệt hiệu dụng thể rắn, đã xuất hiện từ năm 1979 trong rất nhiều sản phẩm của Fluke như bộ chuyển đổi tiêu chuẩn 792A AC/DC. Cảm biến hiệu dụng RMS làm một bộ chuyển đổi tín hiệu nhiệt thực tế chứ không phải là bộ chuyển đổi tín hiệu điện dùng để tính toán giá trị RMS truyền thống. Bởi vì điện áp đầu ra là 2 V chứ không phải là 7 mV đến 10 mV cho các cặp nhiệt điện truyền thống, cảm biến hiệu dụng RMS cho phép nhận biết được các tín hiệu nhiễu với độ chênh lệch rất nhỏ, điện áp càng cao thì phép đo càng chính xác. Cảm biến RMS có thể hoạt động được trong một dải nhiệt độ khá rộng, cùng kích thước nhỏ giúp nhận biết được tín hiệu nhiệt độ một cách nhanh chóng và ổn định. Fluke 5790B có các mạng điện trở màng mỏng được hàn kín nhằm giảm thiểu sai số khi đo dòng AC và cải thiện hệ số nhiệt độ. Cảm biến RMS và mạng điện trở màng được thiết kế đảm bảo đạt chất lượng đồng bộ.

Hoạt động hiệu quả hơn

Đa dạng về kiểu nối, phù hợp với mọi ứng dụng của bạn. Có 4 nhóm đầu vào cắm vào Fluke 5790B, 2 đầu nối kiểu N và một đầu nối 5 ngõ. Một đầu nối kiểu N và đầu nối 5 ngõ dùng để cho chế độ truyền và đo AC. Điện áp AC hoặc DC có thể được đặt vào ngõ vào của Fluke 5790B ở chế độ toàn dải đo, cho phép bạn đo tự động chuyển tiếp AC/DC. Fluke 5790B tự động xác định áp vào là AC hay DC.

Đầu nối kiểu N thứ 2 được nối để hỗ trợ cho chế độ băng thông tùy chọn. Đầu vào được lựa chọn dễ dàng bằng nút chạm vật lý ở mặt trước thiêt bị. Đèn LED báo hiệu thiết bị đầu cuối đang hoạt động.

Fluke 5790B được sử dụng như một vôn kế hoặc một bộ chuyển tiếp tiêu chuẩn, điện áp và tần số đầu vào luôn hiển thị trên màn hình đo. Trong chế độ chuyển tiếp, độ chênh lệch AC/DC hoặc AC/AC luôn được hiển thị trên màn hình điều khiển bằng đơn vị ppm, %, vôn hoặc tỉ lệ.

Fluke 5790B tự động lựa chọn dải đo tốt nhất cho phép đo của bạn, bạn cũng có thể lựa chọn dải đo bằng tay. Bảo vệ mạnh mẽ với điện áp 1200 V cho toàn dải đo.

Thiết bị sử dụng một nút bấm nhả, Fluke 5790B có thể chuyển đổi từ chế độ đo liên tục sang đo gián đoạn điện áp đầu vào, giúp đọc mẫu dễ dàng trên từng khoảng cho trước.

Fluke 5790B trong chế độ chuyển tiếp, mọi phép so sánh AC/DC hay AC/AC đều được tham chiếu đến một giá trị điện áp được lưu trước đó. Ví dụ như, bạn cũng có thể lưu giá trị trung bình của 2 điện áp như một giá trị tham chiếu để loại bỏ những sai số ngược.

Fluke 5790B có bố cục nút hợp lý giúp bạn có thể vận hành bằng tay đơn giản và nhanh chóng. Các mẫu menu và thông báo hiển thị rõ ràng.

Đáp ứng mọi chuẩn giao tiếp cho PC như USB, GPIB/IEEE-488, Ethernet và RS-232.

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm và nhận báo giá.

Nhận đăng ký demo sản phẩm trực tiếp tại công ty với dòng sản phẩm thiết bị hiệu chuẩn điện – Tiêu chuẩn điện Fluke 5790B.
