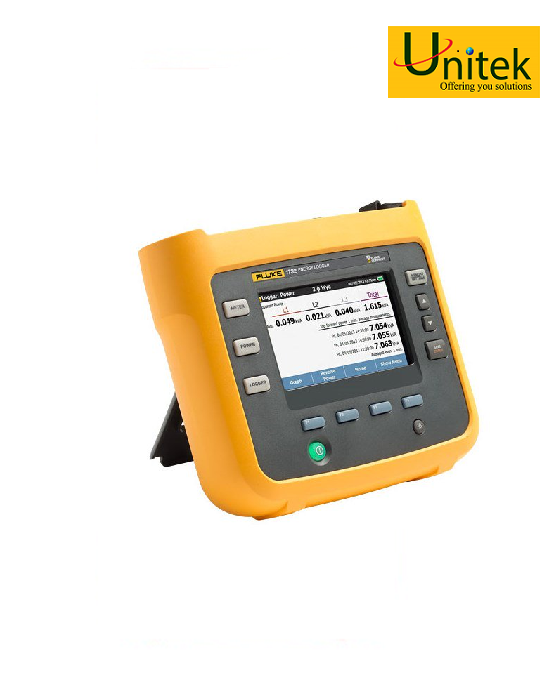

Thiết Bị Kiểm Tra Chất Lượng Điện Năng Ba Pha Fluke 1732

Tình trạng: Còn hàng

Mã sản phẩm: FLUKE-1732

Hãng sản xuất: FLUKE

Loại: Cầm tay

Thiết Bị Kiểm Tra Chất Lượng Điện Năng Ba Pha Fluke 1732 là những công cụ tuyệt vời đo điện, công suất, năng lượng giúp đơn giản hóa việc tìm ra nguồn lãng phí năng lượng. Giúp khám phá và tìm ra thời điểm, cũng như vị trí nguồn năng lượng tiêu thụ trong nhà máy; từ các điểm đầu nguồn cho đến các mạch điện riêng lẻ. Bạn có thể truy cập và chia sẻ dữ liệu từ xa với đội của bạn thông qua ứng dụng Fluke Connect® vì vậy bạn có thể duy trì khoảng cách làm việc an toàn hơn và đưa ra những quyết định quan trọng theo thời gian thực, nhờ đó không cần phải sử dụng nhiều thiết bị bảo hộ, thăm hiện trường và kiểm tra thường xuyên.

Các đặc điểm chính:

Các loại thông số đo chính có thể đo được: Có thể tự động ghi và lưu các giá trị điện áp, dòng điện, công suất, hệ số công suất, năng lượng và các giá trị liên quan
Tính năng cấp điện cho thiết bị tiện lợi: Cấp điện trực tiếp từ mạch được đo
Đạt chuẩn an toàn cao nhất trong ngành: Với định mức 600 V CAT IV/1000 V CAT III

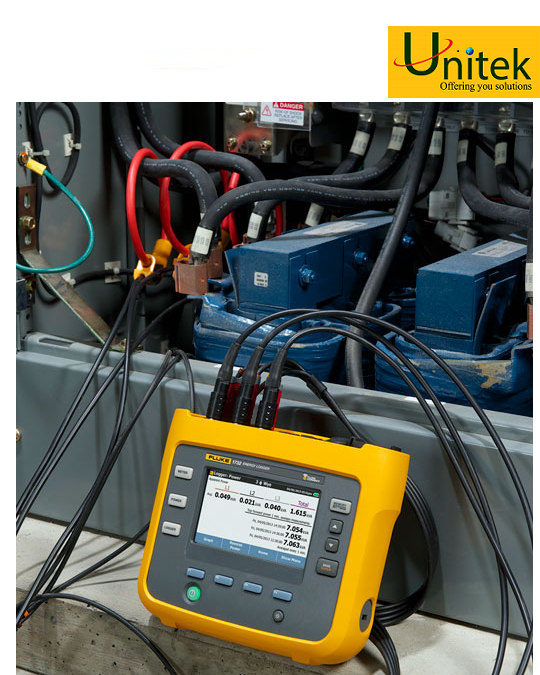

Đo được tất cả các nguồn năng lượng ba pha: nhờ vào 3 đầu dò dòng linh hoạt đi kèm
Màn hình cảm ứng màu, sáng rõ: Thực hiện việc phân tích tại hiện trường và kiểm tra dữ liệu một cách tiện lợi với màn hình đồ họa toàn diện
Ghi chép toàn diện: Có thể lưu được hơn 20 phiên lưu trữ riêng biệt trên thiết bị. Người dùng thậm chí có thể xem những phép đo này trong quá trình thiết bị ghi dữ liệu và trước khi tải xuống để phân tích theo thời gian thực
Với giao diện người dùng được tối ưu hóa: Cài đặt nhanh, có hướng dẫn và đồ họa giúp ghi lại đúng dữ liệu mọi lúc, cùng với chức năng xác minh thông minh chỉ báo các kết nối chính xác đã được thực hiện, giảm sự không chắc chắn của người dùng
Giao diện người dùng được tối ưu hóa: Có dữ liệu chính xác vào bất kỳ lúc nào với cài đặt dạng đồ thị, có hướng dẫn và nhanh gọn; chức năng xác nhận thông minh giúp giảm được sự không chắc chắn về các kết nối
Thiết lập hoàn chỉnh "ngay tại chỗ" qua bảng điều khiển phía trước hoặc ứng dụng Fluke Connect: Không cần phải quay lại nơi làm việc để tải xuống và cài đặt hoặc mang máy tính đến chỗ tủ điện
Phần mềm ứng dụng phân tích năng lượng: Tải xuống và phân tích mọi chi tiết tiêu thụ năng lượng với khả năng báo cáo tự động
Tương thích với Fluke Connect®: Có thể xem trực tiếp dữ liệu trên thiết bị bằng ứng dụng di động Fluke Connect và phần mềm máy tính hoặc thông qua mạng WiFi

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm

Thông số kỹ thuật
Độ chính xác
Tham số		Dải đo	Độ phân giải	Độ chính xác theo điều kiện tham chiếu (% Số đọc +% Toàn thang đo)
Điện áp		1000 V	0,1 V	±(0,2% + 0,01%)
Dòng: Đầu vào trực tiếp	i17xx-flex 1500 12"	150 A	0,1 A	±(1% + 0,02%)
		1500 A	1 A	±(1% + 0,02%)
	i17xx-flex 3000 24"	300 A	1 A	±(1% + 0,03%)
		3000 A	10 A	±(1% + 0,03%)
	i17xx-flex 6000 36"	600 A	1 A	±(1,5% + 0,03%)
		6000 A	10 A	±(1,5% + 0,03%)
	i40s-đầu kìm EL	4 A	1 mA	±(0,7% + 0,02%)
		40 A	10 mA	±(0,7% + 0,02%)
Tần số		42,5 Hz đến 69 Hz	0,01 Hz	±(0,1%)
Đầu vào phụ trợ		±10 V dc	0,1 mV	±(0,2% + 0,02%)
Điện áp tối thiểu/tối đa		1000 V	0,1 V	±(1% + 0,1%)
Dòng tối thiểu/tối đa		Xác định bởi phụ kiện	Xác định bởi phụ kiện	±(5% + 0,2%)
THD trên điện áp		1000%	0,1%	±0,5
THD trên dòng điện		1000%	0,1%	±0,5
Sai số thực ±(% số đọc +% dải đo)¹
Tham số	Lượng tác động	iFlex1500-12	iFlex3000-24	iFlex6000-36	i40S-EL
		150 A / 1500 A	300 A / 3000 A	600 A / 6000 A	4 A / 40 A
Công suất thuần P	PF ≥ 0,99	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Năng lượng thuần E_a	PF ≥ 0,99	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Công suất biểu kiến S	0 ≤ PF ≤ 1	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Năng lượng biểu kiến E_ap	0 ≤ PF ≤ 1	1,2% ± 0,005%	1,2% ± 0,0075%	1,7% ± 0,0075%	1,2% ± 0,005%
Công suất phản kháng Q	0 ≤ PF ≤ 1	2,5% công suất biểu kiến đã được đo
Năng lượng phản kháng E_r	0 ≤ PF ≤ 1	2,5% công suất biểu kiến đã được đo
Hệ số công suất PF	-	±0,025
Hệ số công suất chuyển vị	-	±0,025
DBF/cosϕ	-	±0,025
Tỷ số bất định bổ sung trong % dải đo¹	V _P-N>250 V	0,015%	0,0225%	0,0225%	0,015%
¹Dải đo = 1000 V x dải I Điều kiện tham chiếu: Môi trường: 23 °C ±5 °C, thiết bị hoạt động trong vòng ít nhất 30 phút, không có trường điện/từ bên ngoài, RH <65% Điều kiện giá trị nhập: Cosϕ/PF=1, Tín hiệu hình sin f=50 Hz/60 Hz, bộ cấp điện 120 V/230 V ±10%. Thông số dòng điện và công suất: Điện áp đầu vào 1 ph: 120 V/230 V hoặc 3 ph wye/delta: 230 V/400 V Dòng điện đầu vào: I > 10% dải I Dây dẫn chính của đầu kìm hoặc cuộn dây Rogowski nằm ở vị trí trung tâm Hệ số nhiệt độ: Thêm 0,1 x độ chính xác đã định cho mỗi độ C trên 28 °C hoặc dưới 18 °C

Thông số kỹ thuật về điện
Bộ cấp điện
Dải điện áp	100 V đến 500 V sử dụng đầu vào cắm an toàn khi cấp điện từ mạch điện đo
Dải điện áp	100 V đến 240 V dùng dây nguồn chuẩn (IEC 60320 C7)
Công suất tiêu thụ	Tối đa 50 VA (tối đa 15 VA khi được cấp điện sử dụng đầu vào IEC 60320)
Hiệu quả	≥ 68,2% (phù hợp với các quy định hiệu quả năng lượng)
Tiêu thụ không tải tối đa	< 0,3 W chỉ khi được cấp điện sử dụng đầu vào IEC 60320
Tần số công suất chính	50/60 Hz ±15%
Pin	Li-ion 3,7 V, 9,25 Wh, khách hàng có thể thay thế
Thời gian hoạt động của pin	Bốn giờ trong chế độ hoạt động tiêu chuẩn, tối đa 5,5 giờ trong chế độ tiết kiệm nguồn.
Thời gian sạc pin	< 6 giờ
Thu thập dữ liệu
Độ phân giải	16-bit lấy mẫu đồng bộ
Tần số lấy mẫu	10,24 kHz ở mức 50/60 Hz, được đồng bộ với tần số lưới điện
Tần số tín hiệu đầu vào	50/60 Hz (42,5 to 69 Hz)
Kiểu mạch điện	1-φ, 1-φ IT, tách pha, 3-φ delta, 3-φ wye, 3-φ wye IT, 3-φ wye cân bằng, 3-φ Aron/Blondel (delta 2 nhân tố), 3-φ delta chân mở, chỉ tính dòng (nghiên cứu tải)
Lưu trữ dữ liệu	Bộ nhớ trong (người dùng không thể thay thế)
Dung lượng bộ nhớ	Trung bình 10 phiên lưu trữ dữ liệu của 8 tuần với khoảng thời gian 1 phút và 500 sự kiện¹
¹Số phiên lưu trữ có thể và thời gian lưu trữ tùy thuộc vào yêu cầu của người dùng.
Khoảng thời gian cơ bản
Các tham số đo	Điện áp, dòng điện, aux, tần số, THD V, THD A, công suất, hệ số công suất, công suất cơ bản, DPF, năng lượng
Khoảng thời gian trung bình	Người dùng lựa chọn: 1 giây, 5 giây, 10 giây, 30 giây, 1 phút, 5 phút, 10 phút, 15 phút, 30 phút
Thời gian trung bình cho các giá trị tối thiểu/tối đa	Điện áp, Dòng điện: RMS chu kỳ đầy đủ được cập nhật mỗi nửa chu kỳ Aux, Công suất: 200ms
Khoảng thời gian theo nhu cầu (Chế độ đo năng lượng)
Các tham số đo	Năng lượng (Wh, varh, VAh), PF, nhu cầu tối đa, chi phí của năng lượng
Khoảng thời gian	Người dùng lựa chọn: 5 phút, 10 phút, 15 phút, 20 phút, 30 phút, tắt
Tuân thủ tiêu chuẩn
Công suất	IEEE 1459
Giao diện
USB-A	Truyền tập tin qua ổ USB, cập nhật phần mềm Dòng điện tối đa: 120 mA
WiFi	Truyền tập tin và điều khiển từ xa qua kết nối trực tiếp hoặc hệ thống WiFi
Bluetooth	Đọc dữ liệu phép đo phụ từ mô-đun Fluke Connect® 3000 series (cần tùy chọn nâng cấp 1734 hoặc 1732)
USB-mini	Thiết bị tải dữ liệu xuống máy tính
Đầu vào điện áp
Số lượng đầu vào	4 (3 pha và trung tính)
Điện áp đầu vào tối đa	1000 Vrms, CF 1,7
Trở kháng đầu vào	10 MΩ
Băng tần (-3 dB)	42,5 Hz - 3,5 kHz
Tỷ lệ	1:1 có thể biến đổi
Danh mục đo	1000 V CAT III/600 V CAT IV
Đầu vào dòng điện
Số lượng đầu vào	3, dải được chọn tự động cho cảm biến gắn liền
Điện áp đầu vào	Đầu vào của kìm: 500 mVrms/50 mVrms; CF 2,8
Đầu vào cuộn dây Rogowski	150 mVrms/15 mVrms tại 50 Hz, 180 mVrms/18 mVrms tại 60 Hz; CF 4; tất cả đều ở phạm vi thăm dò danh định
Dải đo	1 A đến 150 A/10 A đến 1500 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex1500 12"
	3 A đến 300 A/30 A đến 3000 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex3000 24"
	6 A đến 600 A/60 A đến 6000 A với đầu dò dòng điện linh hoạt mỏng i17XX-flex6000 36"
	40 mA đến 4 A/0,4 A đến 40 A với đầu kìm 40A i40s-EL
Băng tần (-3 dB)	42,5 Hz - 3,5 kHz
Tỷ lệ	1:1 có thể biến đổi
Điện áp phụ trợ
Số lượng đầu vào	="2"
Dải đầu vào	0 đến ±10 V dc, 1 số đọc/giây
Hệ số thang đo (khả dụng năm 2014)	Định dạng: mx + b (lợi suất và dịch chuyển) người dùng có thể cấu hình
Thiết bị hiển thị (khả dụng năm 2014)	Người dùng có thể cấu hình (7 ký tự, ví dụ: °C, psi, hoặc m/s)
Kết nối không dây
Số lượng đầu vào	="2"
Mô-đun hỗ trợ	Fluke Connect® 3000 series
Thu thập	1 số đọc/giây
Thông số kỹ thuật về môi trường
Nhiệt độ vận hành	-10 °C đến +50 °C (14 °F đến 122 °F)
Nhiệt độ bảo quản	-20 °C đến +60 °C (-4 °F to 140 °F), có pin: -20 °C đến +50 °C (-4 °F đến 122 °F)
Độ ẩm hoạt động	10 °C đến 30 °C (50 °F đến 86 °F) tối đa. 95% RH
	30 °C đến 40 °C (86 °F đến 104 °F) tối đa. 75% RH
	40 °C đến 50 °C (104 °F đến 122 °F) tối đa. 45% RH
Độ cao hoạt động (tối đa)	2000 m (tối đa 4000 m giảm tỷ lệ theo 1000 V CAT II/600 V CAT III/300 V CAT IV)
Độ cao bảo quản	12.000m
Vỏ bọc	IP50 phù hợp với EN60529
Độ rung	MIL-T-28800E, Loại 3, Hạng III, Kiểu B
An toàn	IEC 61010-1
	Đầu vào nguồn điện IEC: Danh mục điện áp quá mức II, Ô nhiễm mức độ 2
	Cực điện áp: Danh mục điện áp quá mức II, Ô nhiễm mức độ 2
	IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
Tương thích điện từ	EN 61326-1: CISPR 11 Công nghiệp: Nhóm 1, Hạng A
	Hàn Quốc (KCC): Thiết bị hạng A (thiết bị thông tin và truyền phát công nghiệp)
	Hoa Kỳ (FCC): 47 CFR 15 phần phụ B. Sản phẩm này được xem là thiết bị miễn thuế theo điều khoản 15.103
Hệ số nhiệt độ	0,1 x thông số độ chính xác/°C
Thông số kỹ thuật chung
Màn hình màu LCD	4,3-inch ma trận hoạt động TFT, 480 pixel x 272 pixel, bảng điều khiển cảm ứng điện trở
Bảo hành	Thiết bị và bộ cấp điện: một năm (không bao gồm pin)
	Phụ kiện: một năm
	Chu kỳ hiệu chuẩn: hai năm
Kích thước	Thiết bị: 19,8 x 16,7 x 5,5 cm (7,8 x 6,6 x 2,2 in)
	Bộ cấp điện: 13,0 x 13,0 x 4,5 cm (5,1 x 5,1 x 1,8 in)
	Thiết bị đi kèm bộ cấp điện: 19,8 cm x 16,7 cm x 9 cm (7,8 x 6,6 x 3,5 in)
Trọng lượng	Thiết bị: 1,1 kg (2,5 lb)
Trọng lượng	Bộ cấp điện: 400 g (0,9 lb)
Bảo vệ chống nhiễu	Khe khóa Kensington
Thông số đầu dò dòng điện linh hoạt i17xx-flex 1500 12"
Dải đo	1 đến 150 A ac/10 đến 1500 A ac
Dòng chịu đựng tối đa không phá hủy máy	100 kA (50/60 Hz)
Lỗi bên trong theo điều kiện tham chiếu*	±0,7% số đọc
Độ chính xác 173x + iFlex	±(1% số đọc + 0,02% dải đo)
Hệ số nhiệt độ trên phạm vi nhiệt độ hoạt động	0,05% số đo/°C 0,09% số đo/°F
Điện áp hoạt động	1000 V CAT III, 600 V CAT IV
Chiều dài cáp thăm dò	305 mm (12 in)
Đường kính cáp thăm dò	7,5 mm (0,3 in)
Bán kính uốn tối thiểu	38 mm (1,5 in)
Chiều dài cáp đầu ra	2 m (6,6 ft)
Trọng lượng	115 g
Vật liệu cáp đầu dò	TPR
Vật liệu ghép nối	POM + ABS/PC
Cáp đầu ra	TPR/PVC
Nhiệt độ vận hành	-20 °C đến +70 °C (-4 °F đến 158 °F) nhiệt độ của vật dẫn được kiểm tra không được vượt quá 80 °C (176 °F)
Nhiệt độ, không hoạt động	-40 °C đến +80 °C (-40 °F đến 176 °F)
Độ ẩm tương đối, hoạt động	15% đến 85% không ngưng tụ
Cấp độ bảo vệ IP	IEC 60529:IP50
Bảo hành	Một năm

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
