Máy dao động ký Fluke 123B/S

63,360,000₫

Tình trạng: Còn hàng

Mã sản phẩm: FLUKE-123B/INT/S

Hãng sản xuất: FLUKE

Loại: Khác

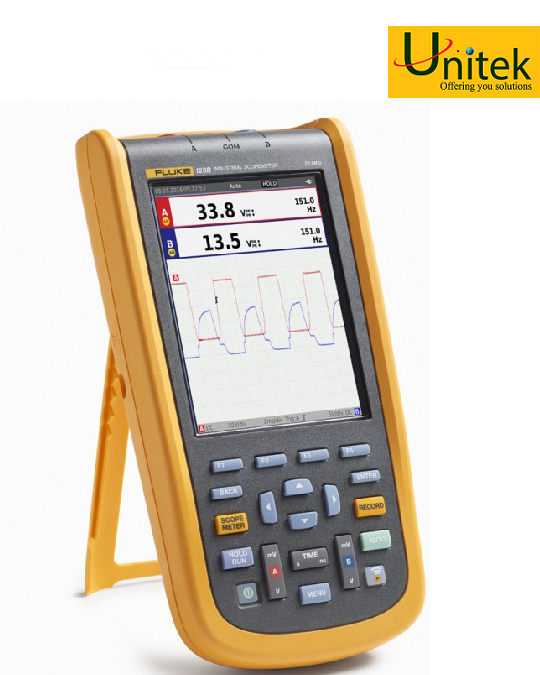

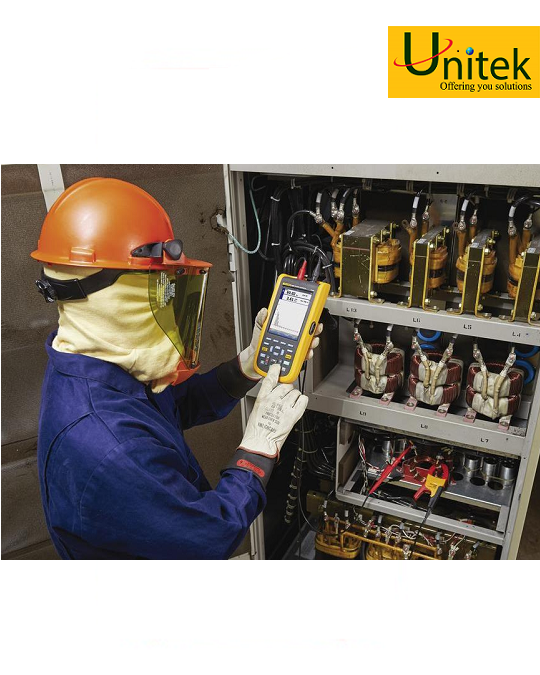

Máy dao động ký Fluke 123B/S là thiết bị hiện song cầm tay Fluke 123B/S dùng cho khắc phục sự cố thiết bị điện cơ trong ngành công nghiệp và các ứng dụng bảo trì. Đây là một dụng cụ tích hợp các chức năng đo kiểm của oscilloscope, máy ghi tốc độ cao và đồng hồ vạn năng. Được tích hợp phần mềm ứng dụng di động Fluke Connect® và FlukeView® dành cho phần mềm ScopeMeter, giúp phép cộng tác, phân tích dữ liệu nhiều hơn nữa.

Các đặc điểm chính:

Băng tần oscilloscope 40 MHz hoặc 20 MHz
Tích hợp hai đồng hồ vạn năng kỹ thuật số hiệu dụng thực 5000 số đếm
Sóng hài điện áp, dòng điện và công suất sóng hài
Lưu hoặc lấy lại dữ liệu và thiết lập thiết bị
Kết nối và xem trigger đơn giản hơn (Connect-and-View™)
Oscilloscope và đồng hồ vạn năng kỹ thuật số hai đầu vào
Thực hiện các phép đo về điện (W, VA, VAR, PF, DPF, Hz)
Thực hiện các phép đo điện trở, tính liên tục, đi-ốt và điện dung đồng hồ
Với công nghệ IntellaSet™ tự động điều chỉnh và số đọc bằng số dựa trên tín hiệu được đo
Hai đầu vào dạng sóng và bộ ghi số đo đồng hồ phục vụ lập xu hướng dữ liệu qua thời gian dài
Recorder Event Detect thu thập các tín hiệu gián đoạn, khó nắm bắt, trên dạng sóng lặp lại ở dải tần lên đến 4 kHz
Cáp đo được bảo vệ các phép đo oscilloscope, điện trở và thông mạch
Lưu trữ thiết lập thiết bị đã xác định bằng chuỗi kiểm tra dành cho hoạt động bảo trì thường xuyên hoặc thường được sử dụng nhiều cho các quy trình kiểm tra.
Kết nối USB quang riêng biệt bên ngoài để truyền, lấy và phân tích phạm vi hoặc dữ liệu đồng hồ
Có kết nối WiFi được kết nối với cổng USB bên trong giúp dễ dàng truyền thông tin qua mạng không dây đến máy tính, máy tính xách tay hoặc ứng dụng di động Fluke Connect®*
Pin Li-Ion có thể sạc lại, hoạt động liên tục trong bảy giờ (cho bốn giờ sạc pin)
Phần mềm FlukeView® ScopeMeter® dành cho Windows®
Có thiết kế bền chắc, có thể chịu được Độ rung 3g, chống va đập 30g và được xếp định mức IP51 theo EN/IEC60529
Đạt mức an toàn cao nhất trong ngành: đạt chuẩn an toàn CAT IV 600 V

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm

Chế độ oscilloscope
Dọc
Đáp ứng tần số - được ghép dc	Không có que và cáp đo (với BB120)	123B: dc đến 20 MHz (-3 dB) 124B và 125B: dc đến 40 MHz (-3 dB)
	Với cáp đo được bảo vệ STL120-IV 1:1	DC đến 12,5 MHz (-3 dB) / dc đến 20 MHz (-6 dB)
	Với Que VP41 10:1	123B: dc đến 20MHz (-3 dB) 124B và 125B: dc đến 40 MHz (-3 dB)
Đáp ứng tần số - được ghép ac (Nếu trượt xuống)	Không có que và cáp đo
	Với cáp đo được bảo vệ STL120-IV 1:1
	Với Que VP41 10:1
Thời gian tăng lên, không gồm que, cáp đo	123B <17,5 ns 124B và 125B <8,75 ns
Trở kháng đầu vào	Không có que và cáp đo	1 MΩ//20 pF
	Với BB120	1 MΩ//24 pF
	Với cáp đo được bảo vệ STL120-IV 1:1	1 MΩ//230 pF
	Với Que VP41 10:1	5 MΩ//15,5 pF
Độ nhạy	5 mV đến 200 V/div
Bộ giới hạn dải tần tương tự	10 kHz
Chế độ hiển thị	A, -A, B, -B
Điện áp đầu vào tối đa A và B	Trực tiếp, có cáp đo hoặc với Que VP41	600 Vrms Cat IV, Điện áp hiệu dụng tối đa 750 Vrms.
Điện áp đầu vào tối đa A và B	Với BB120	600 Vrms
Điện áp không nối đất tối đa, từ bất kỳ thiết bị đầu cuối nối đất nào	600 Vrms Cat IV, điện áp hiệu dụng 750 Vrms lên đến 400Hz
Ngang
Chế độ máy hiện sóng	Bình thường, Đơn, Liên tục
Phạm vi (bình thường)	Lấy mẫu tương đương	123B: 20 ns đến 500 ns/div,
	Lấy mẫu tương đương	124B và 125B: 10 ns đến 500 ns/div
	Lấy mẫu thời gian thực	1 μs đến 5 s/div
	Đơn (thời gian thực)	1 μs đến 5 s/div
	Liên tục (thời gian thực)	1s đến 60 s/div
Tốc độ lấy mẫu (cho cả hai kênh đồng thời)	Lấy mẫu tương đương (các tín hiệu lặp lại)	Lên đến 4 GS/giây
Tốc độ lấy mẫu (cho cả hai kênh đồng thời)	Lấy mẫu thời gian thực 1 μs đến 60 s/div	40 MS/s

Cơ cấu kích hoạt
Cập nhật màn hình	Chạy tự do, trên cơ cấu kích hoạt
Nguồn	A, B
Độ nhạy A và B	@ DC đến 5 MHz	0,5 vạch đo hoặc 5 mV
	@ 40 MHz	123B: 4 vạch đo
		124B và 125B: 1,5 vạch đo
	@ 60 MHz	123B: Không áp dụng
		124B và 125B: 4 vạch đo
Hệ số góc	Dương, âm

Các chức năng máy hiện sóng nâng cao
Chế độ hiển thị	Bình thường	Thu thập lên đến 25 ns nhiễu tần số cao và hiển thị dạng sóng như tương tự ổn định.
	Đều đặn	Giảm nhiễu từ dạng sóng
	Tắt nhiễu tần số cao	Không thu thập nhiễu tần số cao giữa các mẫu
	Đường bao	Ghi và hiển thị các dạng sóng lớn nhất và nhỏ nhất qua thời gian
Tự động đặt (Connect-and-View™)	Điều chỉnh tự động đầy đủ liên tục biên độ, cơ sở thời gian, mức kích hoạt, khoảng kích hoạt và giữ lại. Ghi đè thủ công bằng điều chỉnh của người dùng về biên độ, cơ sở thời gian hoặc mức kích hoạt.

Đồng hồ hai đầu vào
Độ chính xác của tất cả phép đo nằm trong ± (% của số đo + số lần đếm) từ 18 °C đến 28 °C.
Thêm 0,1x (độ chính xác cụ thể) cho mỗi °C dưới 18 °C hoặc trên 28 °C. Đối với phép đo điện áp với que 10:1, thêm tính bất định que +1%. Phải có hơn một khoảng thời gian dạng sóng xuất hiện trên màn hình.

Đầu vào A và đầu vào B
Điện áp DC (VDC)
Phạm vi	500 mV, 5 V, 50 V, 500 V, 750 V
Độ chính xác	±(0,5% +5 số đếm)
Hệ số triệt tín hiệu đồng pha (CMRR)	>100 dB @ dc, >60 dB @ 50, 60, hoặc 400 Hz
Thang số đo đầy đủ	5000 số đếm
Điện áp hiệu dụng thực (V ac và V ac+dc)
Phạm vi	500 mV, 5 V, 50 V, 500 V, 750 V
Độ chính xác cho phạm vi 5% đến 100% (được ghép DC)	DC đến 60 Hz (V ac+dc)	±(1% +10 số đếm)
	1 Hz đến 60 Hz (V ac)	±(1% +10 số đếm)
Độ chính xác cho phạm vi 5% đến 100% (được ghép AC hoặc DC)	60 Hz đến 20 kHz	±(2,5% +15 số đếm)
Triệt DC (chỉ VAC)	>50 dB
Hệ số triệt tín hiệu đồng pha (CMRR)	>100 dB @ dc
	>60 dB @ 50, 60, hoặc 400 Hz
Thang số đo đầy đủ	5000 số đếm, số đo độc lập khỏi bất kỳ hệ số đỉnh tín hiệu nào.
Giá trị đỉnh
Chế độ	Cực đại, Cực tiểu hoặc đỉnh-đến-đỉnh
Phạm vi	500 mV, 5 V, 50 V, 500 V, 2200 V
Độ chính xác	Độ chính xác Cực đại hoặc Cực tiểu	5% của toàn thang đo
	Độ chính xác Đỉnh-đến-đỉnh	10% của toàn thang đo
Thang số đo đầy đủ	500 số đếm
Tần số (Hz)
Phạm vi	123B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz,1 MHz, 10 MHz, và 50 MHz
	124B và 125B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz, 10 MHz, và 70 MHz
Dải tần số	15 Hz (1 Hz) đến 50 MHz trong tự động đặt liên tục
Độ chính xác @1 Hz đến 1 MHz	±(0,5% +2 số đếm)
Thang số đo đầy đủ	10.000 số đếm
RPM
Số đo tối đa	50,00 kRPM
Độ chính xác	±(0,5% +2 số đếm)
Chu trình hoạt động (XUNG)
Phạm vi	2% đến 98%
Dải tần số	15 Hz (1 Hz) đến 30 MHz trong tự động đặt liên tục
Chiều rộng xung (XUNG)
Dải tần số	15 Hz (1 Hz) đến 30 MHz trong tự động đặt liên tục
Thang số đo đầy đủ	1000 số đếm
Ampe (AMP)
Với kẹp dòng điện	Phạm vi	Tương tự như V dc, V ac, V ac+dc hoặc GIÁ TRỊ ĐỈNH
	Hệ số tỉ lệ	0,1 mV/A, 1 mV/A, 10 mV/A, 100 mV/A, 400 mV/A, 1 V/A, 10 mV/mA
	Độ chính xác	Tương tự như V dc, V ac, V ac+dc hoặc GIÁ TRỊ ĐỈNH (thêm tính bất định kẹp dòng điện)
Nhiệt độ (NHIỆT ĐỘ) với que đo nhiệt độ tùy chọn
Phạm vi	200 °C/div (200 °F/div)
Hệ số tỉ lệ	1 mV/°C và 1 mV/°F
Độ chính xác	Như V dc (thêm tính bất định que đo nhiệt độ)
Đexiben (dB)
0 dBV	1 V
0 dBm (600 Ω /50 Ω)	1 mW được tham chiếu đến 600 Ω hoặc 50 Ω
dB trên	V dc, V ac, hoặc Vac+dc
Thang số đo đầy đủ	1000 số đếm
Hệ số đỉnh (ĐỈNH)
Phạm vi	1 đến 10
Thang số đo đầy đủ	90 số đếm
Pha
Chế độ	A đến B, B đến A
Phạm vi	0 đến 359 độ
Độ phân giải	1 độ
Công suất (chỉ 125B)
Cấu hình	Tải cân bằng 3 dây dẫn 1 pha / 3 pha (3 pha: chỉ thành phần cơ bản, chỉ chế độ TỰ ĐỘNG ĐẶT)
Hệ số công suất (PF)	Tỷ số giữa phạm vi watt và VA - 0,00 đến 1,00
Watt	Số đọc RMS (Giá trị hiệu dụng) của nhiều mẫu tương ứng của đầu vào A (vôn) và đầu vào B (ampe)
	Thang số đo đầy đủ	999 số đếm
VA	Vrms x Arms
	Thang số đo đầy đủ	999 số đếm
VA phản kháng (var)	[S][208]^="2"[S][210]^="2"[S][212]
	Thang số đo đầy đủ	999 số đếm
Vpwm
Mục đích	Để đo trên các tín hiệu biến điệu chiều rộng xung như đầu ra bộ biến đổi truyền động môtơ
Nguyên tắc	Số đo cho thấy điện áp hiệu dụng dựa trên giá trị trung bình của các mẫu trên toàn bộ số thời gian của tần số cơ bản
Độ chính xác	Như Vrms cho tín hiệu sóng sin

Đầu vào A đến thông thường
Ohm (Ω)
Phạm vi	123B và 124B	500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ
	125B	50 Ω, 500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ
Độ chính xác	±(0,6% + 5 số đếm) 50 Ω ±(2% + 20 số đếm)
Thang số đo đầy đủ	50 Ω đến 5 MΩ - 5000 số đếm, 30 MΩ - 3000 số đếm
Đo dòng điện	0,5 mA đến 50 nA, giảm với phạm vi tăng
Điện áp mạch hở
Tính liên tục (Cont)
Còi bíp	<(30 Ω ± 5 Ω) trong phạm vi 50 Ω
Đo dòng điện	0,5 mA
Phát hiện gián đoạn	≥1 ms
Đi-ốt
Đo điện áp	@0,5 mA	@2,8 V
	@mạch hở
Đo dòng điện	0,5 mA
Phân cực	+ trên đầu vao A, - trên COM
Điện dung (CAP)
Phạm vi	50 nF, 500 nF, 5 μF, 50 μF, 500 μF
Thang số đo đầy đủ	5000 số đếm
Đo dòng điện	500 nA đến 0.5 mA, tăng với phạm vi tăng

Các chức năng đồng hồ nâng cao
Đặt không	Đặt giá trị thực để tham chiếu
Tự động giữ (trên A)	Thu thập và giữ kết quả đo ổn định. Kêu bíp khi ổn định. Tự động giữ trên số đo đồng hồ chính, với ngưỡng 1 Vpp cho tín hiệu AC và 100 mV cho tín hiệu DC.
Điểm thập phân cố định	Kích hoạt bằng cách sử dụng phím giảm dần

Tên model

Bao gồm:

Fluke 123B/S

Bộ cáp đo được chống nhiễu với dây nối đất màu đen
Cáp đo màu đen (để nối đất)
Kẹp móc (đỏ, đen)
Adapter đàn hồi đến BNC (đen, x1)
Adapter USB có góc
Adapter USB WiFi*
Chuyển đổi chế độ cấp nguồn, Adapter/Sạc pin
Bộ pin Li-ion có thể sạc lại
Túi đựng mềm
Dây treo nam châm
Phần mềm FlukeView® ScopeMeter® cho Windows®
Bảo vệ màn hình

Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
