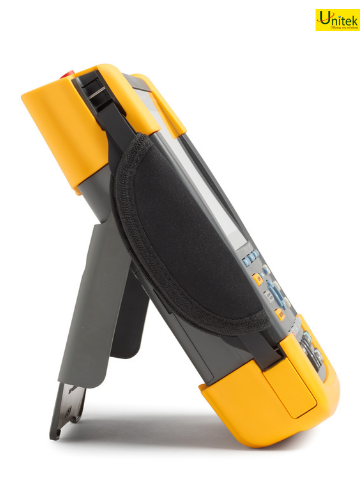

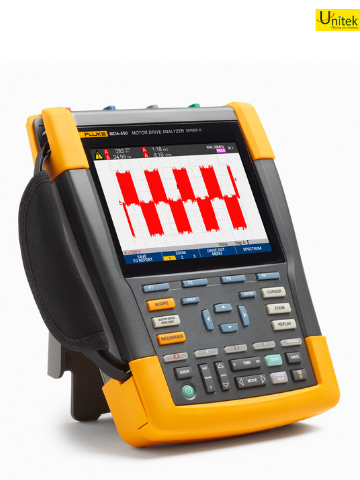

Máy Phân Tích Biến Tần Fluke MDA-550 Series III

Tình trạng: Còn hàng

Mã sản phẩm: FLUKE-MDA-550-III

Hãng sản xuất: FLUKE

Loại: Khác

Đơn giản hóa việc khắc phục sự cố phức tạp của biến tần với các thiết lập kiểm tra có hướng dẫn và ổ đĩa tự động các phép đo cung cấp thử nghiệm đáng tin cậy, có thể lặp lại kết quả.

Máy phân tích biến tần Fluke MDA 550 series III giúp bạn tiết kiệm thời gian và loại bỏ sự phức tạp khi thiết lập phép đo, đồng thời đơn giản hóa cách khắc phục sự cố biến tần. Bạn chỉ cần chọn một phép đo biến tần, những hướng dẫn đo đạc chi tiết từng bước sẽ chỉ bạn nơi kết nối điện áp và dòng điện, sau đó cấu hình đo sẵn có đảm bảo bạn sẽ thu được tất cả dữ liệu cần thiết cho từng bộ phận biến tần quan trọng, từ đầu vào và đầu ra, bus DC và cả động cơ, từ phép đo cơ bản đến nâng cao, MDA-500 Series hỗ trợ bạn trong mọi tình huống. Với chức năng tạo báo cáo tích hợp sẵn bạn có thể nhanh chóng và dễ dàng tạo các báo cáo cho trước và sau khi thao tác.

CÁC PHÉP ĐO NỔI BẬT

Điện áp đầu ra biến tần, điện áp bus DC và gợn sóng điện áp, sóng hài, mất cân bằng

BA CÔNG CỤ KIỂM TRA MẠNH MẼ TRONG MỘT THIẾT BỊ

Máy phân tích biến tần động cơ, máy phân tích dạng sóng và ghi lại bộ ghi dữ liệu tất cả trong một

ĐÁNH GIÁ AN TOÀN CAO NHẤT TRONG NGÀNH

600 V CAT IV / 1000 V CAT III được xếp hạng để sử dụng ở lối vào và hạ lưu dịch vụ

Máy phân tích biến tần Fluke MDA 550 series III là công cụ kiểm tra phân tích động cơ di động lý tưởng, và có thể giúp xác định vị trí và khắc phục sự cố điển hình một cách an toàn trên hệ thống truyền động động cơ kiểu biến tần.

- Đo các thông số chính của biến tần bao gồm điện áp, dòng điện, mức điện áp DC bus và gợn sóng AC, mất cân bằng điện áp và dòng điện , và sóng hài, điều chế điện áp và điện áp trục động cơ.

- Thực hiện các phép đo sóng hài mở rộng để xác định ảnh hưởng của sóng hài bậc thấp và bậc cao đối với hệ thống điện

- Tiến hành các phép đo có hướng dẫn cho đầu vào biến tần động cơ, DC bus, đầu ra biến tần, đầu vào động cơ và các phép đo trục với các sơ đồ kết nối điện áp và dòng điện từng bước đồ họa

- Sử dụng thiết lập đo lường đơn giản với phép đo đặt trước cấu hình để tự động kích hoạt thu thập dữ liệu dựa trên quy trình kiểm tra đã chọn

- Tạo báo cáo nhanh chóng và dễ dàng, hoàn hảo cho lập hồ sơ khắc phục sự cố và hợp tác làm việc với đối tác khác.

- Đo các thông số điện bổ sung với đầy đủ 500 MHz máy hiện sóng, máy đo và khả năng ghi cho phạm vi hoàn chỉnh đo lường điện và điện tử trên các hệ thống công nghiệp.

-----------------------------------------------------------

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm

Measurement Function	Specification
DC voltage (V dc)
Maximum voltage with 10:1 or 100:1 probe	1000 V
Maximum resolution with 10:1 or 100:1 probe (voltage to ground)	1mV / 10mV
Full scale reading	999 counts
Accuracy at 4 s to 10 us/div	± (1.5 % + 6 counts)
True-rms voltage (V ac or V ac + dc)	(with DC coupling selected)
Maximum voltage with 10:1 or 100:1 probe (voltage to ground)	1000 V
Maximum resolution with 10:1 or 100:1 probe	1 mv / 10 mV
Full scale reading	999 counts
DC to 60 Hz	± (1.5 % + 10 counts)
60 Hz to 20 kHz	± (2.5 % + 15 counts)
20 kHz to 1 MHz	± (5 % + 20 counts)
1 MHz to 25 MHz	± ( 10 % + 20 counts)
PWM voltage (V pwm)
Purpose	To measure on pulse width modulated signals, like motor drive inverter outputs
Principle	Readings show the effective voltage based on the average value of samples over a whole number of periods of the fundamental frequency
Accuracy	As Vac+dc for sinewave signals
Peak voltage (V peak)
Modes	Max peak, min peak, or pk-to-pk
Maximum voltage with 10:1 or 100:1 probe (voltage to ground)	1000 V
Maximum resolution with 10:1 or 100:1 probe	10 mV
Accuracy
Max peak, min peak	± 0.2 division
Pk-to-pk	± 0.4 division
Full scale reading	800 counts
Current (AMP) with current clamp
Ranges	Same as V ac, Vac+dc or V peak
Scale Factors	0.1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50mV/A, 100 mV/A, 200 mV/A, 400 mV/A
Accuracy	Same as Vac, Vac+dc or V peak (add current clamp accuracy)
Frequency (Hz)
Range	1.000 Hz to 500 MHz
Full scale reading	9999 counts
Accuracy	± (0.5 % + 2 counts)
Voltage/Herz ratio (V/Hz)
Purpose	To show the measured V PWM value (see V PWM) divided by the fundamental frequency on vari able ac motor speed drives
Accuracy	% Vrms + % Hz
Voltage unbalance drive input
Purpose	To show the highest percentage difference of one of the phase vs average of the 3 true-rms voltages
Accuracy	Indicative percentage based on Vac+dc values
Voltage unbalance drive output and motor input
Purpose	To show the highest percentage difference of one of the phase vs average of the 3 PWM voltages
Accuracy	Indicative percentage based on V PWM values
Current unbalance drive input
Purpose	To show the highest percentage difference of one of the phase vs average of the 3 AC current values
Accuracy	Indicative percentage based on Aac+dc values
Current unbalance drive output and motor input
Purpose	To show the highest percentage difference of one of the phase vs average of the 3 AC current values
Accuracy	Indicative percentage based on A ac values
Rise and fall time
Readings	Voltage difference (dV), time difference (dt), voltage vs time difference (dV/dt), overshoot
Accuracy	As oscilloscope accuracy
Harmonics and spectrum
Harmonics	DC to 51st
Spectrum ranges	1…9 kHz, 9-150 kHz (20 MHz filter on), up to 500 MHz (voltage modulation)
Shaft voltage
Events / second	Indicative percentage based on rise and fall time (Impulse discharges) measurements
Report data capture
Number of screens	Typical 50 screens can be saved in reports (depends on compression ratio)
Transfer to PC	Using 32 GB or smaller 2 GB USB stick or mini-USB to USB cable or WiFi link and FlukeView™ 2 for ScopeMeter®
Probe settings
Voltage Probe	1:1, 10:1, 100:1, 1000:1, 20:1, 200:1
Current Clamp	0.1 mV/A, 1 mV/A, 10 mV/A, 20 mV/A, 50 mV/A, 100 mV/A, 200 mV/A, 400 mV/A
Shaft Voltage Probe	1:1, 10:1, 100:1
Safety
General	IEC 61010-1: Pollution Degree 2
Measurement	Measurement IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V
Maximum voltage between any Terminal and Earth Ground	1000 V
Max. input voltages	Via VPS410-II or VPS421 1000 V CAT III / 600 V CAT IV
BNC Input	A, B, C, D directly 300 V CAT IV
Max. Floating Voltage, test tool or test tool with VPS410-II / VPS421 voltage probe	From any terminal to earth ground 1000 V CAT III / 600 V CAT IV Between any terminal 1000 V CAT III / 600 V CAT IV
Working voltage between probe tip and probe reference lead	VPS410-II: 1000 V VPS421: 2000
