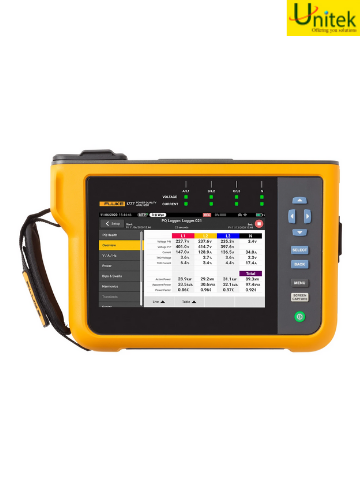

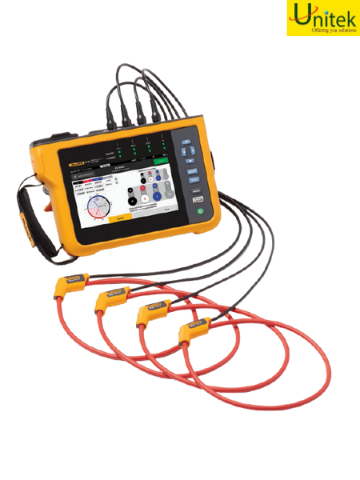

Máy Phân Tích Chất Lượng Điện Ba Pha Fluke 1770 Series

Tình trạng: Còn hàng

Mã sản phẩm: FLUKE-1770

Hãng sản xuất: FLUKE

Loại: Cầm tay

Các phép đo tự động. Tính linh hoạt hơn. Xử lý sự cố chất lượng điện tốt hơn.

Máy phân tích chất lượng điện ba pha Fluke 1770 Series loại bỏ sự phức tạp của việc ghi nhật ký chất lượng điện, khắc phục sự cố, và phân tích. Nhanh hơn, dễ dàng hơn để thực hiện các phép đo về chất lượng điện năng, Dòng 1770 được thiết kế với các phép đo tự động, thiết lập đơn giản, giao diện thân thiện, dễ dùng, thông số kỹ thuật tối ưu, nền tảng báo cáo đơn giản. Thiết bị cũng có thể được cấp nguồn trực tiếp từ mạch đo lường, loại bỏ nhu cầu tìm ổ cắm điện hoặc sử dụng một dây nối dài

Với Dòng 1770, bạn sẽ không bao giờ bỏ lỡ một sự kiện quan trọng về chất lượng điện — từ quá độ nhanh lên đến 8 kV, sóng hài lên đến 30 kHz, độ chìm và độ phồng, cũng như các phép đo điện áp, dòng điện và công suất cho phép bạn xác định đặc điểm hệ thống điện của mình nhanh chóng.

Dòng Fluke 1770 là thiết bị 2 trong 1 kết hợp chức năng khắc phục sự cố của đồng hồ đo chất lượng điện với khả năng phân tích và ghi nhật ký mạnh mẽ của một máy phân tích chất lượng điện năng độc lập — trong một thiết bị cầm tay duy nhất, dễ sử dụng.

Chức năng 'PQ Meter' cho phép bạn truy cập ngay vào dữ liệu trực tiếp trên màn hình tại hiện trường để bạn có thể nhanh chóng xác định sự cố trong khi khắc phục sự cố. Nền tảng này cho phép các kỹ thuật viên bảo trì công nghiệp, quản lý bảo trì và các chuyên gia tư vấn làm việc trong lĩnh vực sản xuất, lắp đặt thiết bị và bảo dưỡng, để nắm bắt các phép đo chất lượng điện chính sử dụng hệ số hình thức và giao diện người dùng hiện đại, nhanh chóng và dễ dàng.

Đặc điểm nổi bật

- Đo và tự động nắm bắt các thông số chất lượng điện năng chính (hài, giảm âm, phồng, mất cân bằng, động cơ, v.v.)

- Màn hình cảm ứng lớn và sáng với các nút điều hướng vật lý và giao diện người dùng được tối ưu hóa

- Chức năng thiết lập có hướng dẫn, cho phép thiết lập nhanh chóng, chống đánh lừa mọi lúc, bao gồm cả khả năng tự động sửa kết nối đo lường kỹ thuật số mà không cần phải thay đổi kết nối đầu dò

- Thiết lập các chế độ xem tùy chỉnh nhanh chóng đưa bạn đến các bài kiểm tra và dữ liệu quan trọng nhất đối với bạn

- Truyền dữ liệu linh hoạt (tức là PC sang USB, wi-fi, kết nối di động, USB trực tiếp) mà không làm gián đoạn nguồn điện của bạn nghiên cứu chất lượng hoặc năng lượng.

- Gói phần mềm cải tiến (Energy Analyze Plus) để phân tích và báo cáo dữ liệu trực quan, hiện đại

Liên hệ nhà phân phối ủy quyền chính hãng của Fluke tại Việt Nam để biết thêm thông tin về sản phẩm.

CÔNG TY TNHH THƯƠNG MẠI UNITEK

Hotline: 0946 999 975

Email: customer@unitekco.com

Xem thêm

Tính năng chính

Đầu vào điện áp
Số lượng đầu vào	4 đầu vào, 3 pha và trung tính tham khảo PE (5 đầu nối)
Phân loại đo lường	1000 V CAT III / 600 V CAT IV
Điện áp đầu vào tối đa	1000 V rms / 1000 V dc (1700 Vpk)
Phạm vi điện áp danh định	Pha Wye và một pha: biến thiên (50 V – 1000 V) Delta: Biến thiên (100 V – 1000 V) Tuân thủ IEC 61000-4-30 Hạng A cho điện áp danh nghĩa (V_din) 100 V – 690 V
Trở kháng đầu vào	10 MΩ giữa P-P và P-N, 5 MΩ giữa P-PE và N-PE
Băng tần	DC đến 30 kHz cho phép đo PQ, trừ điện áp quá độ
Độ phân giải	24-bit lấy mẫu đồng bộ
Tần số lấy mẫu	80 kS/s ở 50/60 Hz
Tỷ lệ	1:1, biến thiên để sử dụng máy biến áp tiềm năng

Điện áp quá độ
Phạm vi đo	±8 kV
Tốc độ lấy mẫu	1775: 1 MS/s 1777: 1 MS/s, 20 MS/s
Băng tần	DC đến 1 MHz
Cơ cấu kích hoạt	Mức kích hoạt điều chỉnh được. Kích hoạt trên các thành phần tần số cao > 1,5 kHz
Độ phân giải	14-bit lấy mẫu đồng bộ

Đầu vào dòng điện
Số lượng đầu vào		4 đầu vào 3 pha và trung tính, phạm vi được chọn tự động cho cảm biến đi kèm
Phạm vi	AC	1 A đến 1500 A với i17XX-FLEX1500 12 1 A đến 1500 A với i17XX-FLEX1500 24 3 A đến 3000 A với i17XX-FLEX3000 24 6 A đến 6000 A với i17XX-FLEX6000 36 40 mA đến 40 A với kìm i40s-EL 4 A đến 400 A với kìm i400s-EL
Phạm vi	DC	20 A đến 2000 A với kìm 80i-2010-EL
Băng tần		DC đến 30 kHz
Độ phân giải		24-bit lấy mẫu đồng bộ
Tần số lấy mẫu		80 kS/s ở 50/60 Hz
Tỷ lệ		1:1, có thể biến đổi
Điện áp đầu vào		Kìm: 50 mV / 500 mV rms; CF 2,8 Cuộn Rogowski: 15 mV / 150 mV rms ở 50 Hz, 18 mV / 180 mV rms ở 60 Hz; CF 4 tất cả đều ở phạm vi thăm dò định danh
Trở kháng đầu vào		11 kΩ

Đầu vào phụ
Kết nối có dây với bộ chuyển đổi 17xx-AUX
Số lượng đầu vào	2
Dải đầu vào	Trực tiếp: 0 V dc đến ± 10 V dc 0 V đến 1000 V dc
Trở kháng đầu vào	Trực tiếp: 2,92 MΩ
Hệ số tỉ lệ	Định dạng: mx + b (lợi suất và dịch chuyển) người dùng có thể cấu hình
Đơn vị hiển thị	Người dùng có thể cấu hình (tối đa 8 ký tự, ví dụ: °C, psi, hoặc m/s)

Thu thập dữ liệu điện áp và dòng điện
Tần số lưới đầu vào	DC, 50/60 Hz 15% (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz)
Cấu trúc liên kết	1-φ, 1-φ IT, Tách pha, 3-φ delta, 3-φ wye IT, 3-φ Aron/Blondel (delta 2 thành phần), 3-φ delta chân mở, 3-φ delta chân cao
Lưu trữ dữ liệu	Fluke 1773/1775: 8 GB bên trong (mở rộng với thẻ microSD) Fluke 1777: Thẻ microSD 32 GB (đã lắp)
Dung lượng bộ nhớ	Trung bình 10 phiên lưu trữ dữ liệu của 8 tuần với khoảng thời gian 1 phút và 100 sự kiện. Số phiên lưu trữ có thể và thời gian lưu trữ tùy thuộc vào yêu cầu của người dùng
Độ chính xác theo thời gian thực	Bên trong: 3 ppm (0,26 giây mỗi ngày, 8 giây mỗi thàng) NTP (thời gian internet): Tùy vào độ trễ internet, thông thường < 0,1 giây tuyệt đối đến UTC GPS: < 1 ms tuyệt đối đến UTC

Chu kỳ xu hướng
Tham số đo	Xem hướng dẫn sử dụng
Chu kỳ xu hướng	Người dùng có thể lựa chọn: 1 giây, 3 giây, 5 giây, 10 giây, 30 giây, 1 phút, 5 phút, 10 phút, 15 phút, 30 phút
Chu kỳ trung bình cho các giá trị tối thiểu/tối đa	Điện áp, dòng điện: ½ chu kỳ RMS (20 ms ở 50 Hz, 16,7 ms ở 60 Hz) Điện, phụ: 200 ms
Tổng biến dạng sóng hài	THD cho điện áp và dòng điện được tính trên 50 sóng hài

Đo tích chất lượng điện
Tham số đo		Xem hướng dẫn sử dụng
Sóng hài		h0 … h50 % quỹ và RMS cho điện áp, dòng điện và công suất Góc pha cho điện áp và dòng điện đến h11
Đa hài		ih0… ih50 % quỹ và RMS cho điện áp và dòng điện
Sóng hài tần số cao		2–9 kHz với 200 Hz 9–30 khz với 2kHz RMS cho điện áp và dòng điện
Phương pháp đo sóng hài		Thùng được nhóm, được nhóm phụ và sóng hài đơn theo IEC 61000-4-7. Phương pháp được chọn tự động dựa trên tiêu chuẩn PQ đã cấu hình hoặc do người dùng cấu hình.
Tổng biến dạng sóng hài		Đã tính đến 50 sóng hài (tùy vào tiêu chuẩn PQ đã chọn)
Truyền tín hiệu đường dây		2 tần số trong phạm vi từ 110 Hz đến 3000 Hz
Sự kiện	Điện áp	Sụt, tăng, ngắt quãng, thay đổi điện áp nhanh chóng, tín hiệu lưới, sai lệch dạng sóng, quá độ
Sự kiện	Dòng điện	Dòng khởi động
Lưu trữ dữ liệu được kích hoạt		Nửa chu kỳ RMS điện áp và dòng điện trong 10 giây Dạng sóng điện áp và dòng điện cho 10/12 chu kỳ Truyền tín hiệu đường dây: 200 ms RMS của điện áp tín hiệu lưới đến 120 giây Điện áp quá độ: Dạng sóng điện áp (Fluke 1777: 1 MS/s hoặc 20 MS/s, 500,000 pts, Fluke 1775: 1 MS/s, 25,000 pts)

Tuân thủ tiêu chuẩn
Nguồn điện	IEEE 1459
Sóng hài	IEC 61000-4-7: Class 1 IEEE 519 (sóng hài thời gian ngắn và rất ngắn)
Nhấp nháy điện áp	IEC 61000-4-15 Class F1
Chất lượng nguồn điện	IEC 61000-4-30 Class A, IEC 62586 PQI-A-PI
Tuân thủ chất lượng điện	EN 50160 + GOST + NEQUAL + NETCODE + FOL

Giao diện
Ethernet	1 Gbit/s 1000BASE-T
USB loại A	USB 2.0 tốc độ cao cho ổ USB flash để chuyển dữ liệu phép đo, bản cập nhật phần mềm hệ thống và cài đặt giấy phép. Dòng điện cung cấp tối đa: 500 mA
USB-C	USB 2.0 tốc độ cao để tải dữ liệu xuống máy tính và tính toán (yêu cầu USB loại A đến USB-C hoặc cáp USB-C đến USB-C) Bộ cập điện phụ cho thiết bị phân tích (yêu cầu bộ chuyển đổi nguồn USB C PD 2.0 hoặc cao hơn với hỗ trợ 9 V 1,8 A) USB 3.0 tốc độ siêu cao cho ổ USB - flash để chuyển dữ liệu phép đo, bản cập nhật phần mềm hệ thống và cài đặt giấy phép. Dòng điện cung cấp tối đa: 900 mA
Mô-đun WiFi/BLE¹	802.11 ac 2,4 GHz / 5 GHz, hỗ trợ cho điểm truy cập và chế độ khách cùng lúc Bluetooth 5.0/BLE Ăng-ten: Bên trong và bên ngoài²
Mô-đun LTE/4G³	LTE-A Cat 12 LTE-A toàn cầu và vùng phủ sóng UMTS/HSPA+ Ăng-ten: Bên ngoài²
GPS	Đầu nối MCX để gắn ăng-ten GNSS cho GPS/GLONASS²
¹ Không có trong phiên bản 177X/BASIC ² Yêu cầu cáp mở rộng 5m, Fluke p/n 5263915 ³ Tính khả dụng và nhà cung cấp hỗ trợ khác nhau theo quốc gia. Hãy kiểm tra với đại diện của Fluke tại khu vực của bạn.

Độ chính xác phép đo điện

Tham số		Phạm vi	Độ phân giải	Độ chính xác theo điều kiện tham chiếu % Số đọc +% Toàn thang đo
Điện áp		1000 V	0,1 V	0,1% điện áp danh định tuân theo IEC 61000-4-30 Class A¹,² ±(0,04% + 0,004%)³
Sụt áp và tăng áp		-	0,1 V	0,2% Vnom^1,2
Điện áp quá độ		±8 kVpk	-	±5% +0,25%)
Sóng hài điện áp/liên sóng hài		100%	0,1% / 0,1 mV	≥1% Vnom¹: ±2,5% rdg. <1% Vnom1: ±0,025 Vnom
THD trên điện áp		100%	0,1% / 0,1 V	±(2,5% + 0,5%)
Biến dạng điện áp 2-9 kHz		Tối đa 100 V	0,1 mV	±(2,5% + 0,1 V)
Biến dạng điện áp 9-30 kHz		Tối đa 100 V	0,1 mV	±(2,5% + 0,1 V)
Dòng điện (Chế độ kìm Rogowski)	Với iFlex 1500 A, i17XX-FLEX1500 24	150 A 1500 A	0,01% 0,1 A	±(1% + 0,02%)
	Với iFlex 3000 A, i17XX-FLEX3000 24	300 A 3000 A	0,01 A 0,1 A	±(1% + 0,03%)
	Với iFlex 6000 A, i17XX-FLEX6000 36	600 A 6000 A	0,1 A 1 A	±(1,5% + 0,03%)
	Với kìm AC 40 A, i40s-EL	4 A 40 A	0,001 A 0,01 A	±(0,7% + 0,02%)
	Với kìm AC 400 A, i400s-EL	40 A 400 A	0,01 A 0,1 A	±(2% + 0,2%) ±(0,7% + 0,1%)
	Với kìm AC/DC 2000 A, 80i-2010s-EL	200 A 2000 A	0,01 A 0,1 A	±(0,8% + 0,2%)
Dòng tối thiểu/tối đa		100%	xác định bởi phụ kiện	x2 độ chính xác
Sóng hài dòng điện/liên sóng hài		100%	0,1% / 0,01 A	≥3% Inom: ±2,5% số đọc.4 <3% Inom: ±0,15% Inom
THD trên dòng điện		100%	0,1%	±(2,5% + 0,5%)
Tần số		42,5 Hz … 69 Hz	0,001 Hz	±0,01 Hz
Mất cân bằng điện áp		100%	0,1%	±0,15%
Mất cân bằng dòng điện		100%	0,1%	±0,15%
Flicker Pinst, Pst, Plt		0 đến 20	0,01	5%
Điện áp tín hiệu của nguồn điện chính		Đến 3 kHz 0-15% Vnom	0,1 V / 0,1%	1-3% Vnom: ±0,15% Vnom 3-15% Vnom: ±5% rdg.
Đầu vào AUX		±10 V	0,1 mV	±(0,2% + 0,05%)
¹ Điện áp danh nghĩa trong phạm vi 100 V đến 690 V. Hay còn gọi là Udin. ² 0°C đến 45°C: Độ chính xác x2. Ngoài 0°C đến 45°C: Độ chính xácx3 ³ Chỉ dành cho phòng thí nghiệm hiệu chuẩn 96} ⁴ Với iFlex 1500A, I17XX-FLEX1500 24

Công suất/Năng lượng

Tham số	Đầu vào trực tiếp¹	Kìm i40S-EL
Phạm vi công suất W, VA, var	Kìm: 50 mV / 500 mV Rogowski: 15 mV / 150 mV	4 A / 40 A
Phạm vi công suất W, VA, var	Kìm: 50 W / 500 W Rogowski: 15 W / 150 W	4k W / 40 kW
Độ phân giải tối đa W, VA, var	0,1 W	1 W / 10 W
Pha (điện áp đến dòng điện)¹	±0,2^°	±1^°

Tham số	iFlex 1500A, I17XX-FLEX1500 24	iFlex 3000A, I17XX-FLEX3000	iFlex 6000A, I17XX-FLEX6000
Phạm vi công suất W, VA, var	150 A / 1500 A	300 A / 3000 A	600 A / 6000 A
Phạm vi công suất W, VA, var	150 kW / 1,5 MW	300 kW / 3 MW	600 kW / 6 MW
Độ phân giải tối đa W, VA, var	0,1 kW / 1kW	1 kW /10 kW	1 kW / 10k W

Tham số		I17XX-FLEX1500 24	I17XX-FLEX3000	I17XX-FLEX6000
Nguồn hoạt động P	PF ≥ 0,99	150 A / 1500 A	300 A / 3000 A	600/6000 A
Nguồn hoạt động P	PF ≥ 0,99	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%
Năng lượng thuần E_a	0,1 ≤ PF < 0,99	(1,2+√(1-PF²)/(2 PF))% + 0,005%	(1,2+√(1-PF²)/(2 PF))% + 0,0075%	(1,7+√(1-PF²)/(2 PF))% + 0,0075%
Công suất biểu kiến S Năng lượng biểu kiến E_ap	0 ≤ PF ≤ 1	1,2% + 0,005%	1,2% + 0,0075%	1,7% + 0,0075%
Công suất phản kháng Q Năng lượng phản kháng E_r	0 ≤ PF ≤ 1	2,5% công suất/năng lượng biểu kiến đã được đo
Độ không chắc chắn bổ sung (% phạm vi công suất cao)	VP-N > 250 V	0,02%	0,02%	0,02%
Pha (điện áp đến dòng điện)	-	0,28^°	0,28^°	0,28^°
¹ Điện áp danh nghĩa trong phạm vi 100 V đến 690 V. Hay còn gọi là Udin. Điều kiện tham chiếu Môi trường: 23°C ±5°C, thiết bị hoạt động trong vòng ít nhất 30 phút, không có trường điện/từ bên ngoài, RH <65% Điều kiện đầu vào: Cos Φ/PF=1, Tín hiệu hình sin f=50/60 Hz, bộ cập điện 120 V/230 V ±10%. Thông số dòng điện và công suất: Điện áp đầu vào >100V Dòng điện đầu vào > 10% phạm vi dòng điện Dây dẫn chính của đầu kìm hoặc cuộn dây Rogowski nằm ở vị trí trung tâm Hệ số nhiệt độ: Thêm 0,1 x độ chính xác đã định cho mỗi ^°C trên 28^° hoặc dưới 18^°

Thông số kỹ thuật chung

Tính năng chính
Bảo hành	Thiết bị phân tích: 2 năm (không bao gồm pin) Phụ kiện: 1 năm (bao gồm pin)
Chu kỳ hiệu chuẩn	2 năm
Kích thước (Dài x Rộng x Cao)	28,0 cm x 19,0 cm x 6,2 cm (11,0 in x 7,5 in x 2,4 in)
Trọng lượng	2,1 kg (4,6 lb)
Bảo vệ chống trộm	Khe để hỗ trợ khóa Kensington

Thông số kỹ thuật về môi trường
Phạm vi nhiệt độ vận hành	-10^°C đến 50^°C
Phạm vi nhiệt độ bảo quản	-20^°C đến 60^°C
Độ ẩm vận hành	IEC 60721-3-3: 3K5, đã sửa đổi: -10^°C đến 30^°C: ≤95%, không ngưng tụ hoặc băng 35^°C: 70% 40^°C: 55% 50^°C: 35%
Xếp hạng IP	IEC 60529: IP50
Độ rung	IEC 60721-3-3 / 3M2

Nguồn cấp điện
Phạm vi điện áp	100 V – 600 V -15% / +10% (85 V … 660 V)
Mức tiêu thụ điện	Tối đa 40 VA
Tần suất lưới	50/60 Hz (42,5 Hz … 69 Hz)
UPS	Pin Li-Ion BP1770 với phạm vi nhiệt độ mở rộng, khách hàng thay thế được Thời gian hoạt động của pin: 1,5 giờ

An toàn
Thông số chung	IEC 61010-1: An toàn ô nhiễm cấp 2
Nguồn cấp điện	Phân loại quá áp IV 600 V Với bộ chuyển đổi lưới MA-C8: Phân loại quá áp II 300 V
Phép đo	IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V
Độ cao 2000 m đến 4000 m	Giảm xuống: Nguồn cấp điện: Phân loại IV 300 V Với bộ chuyển đổi MA-C8: Phân loại II 150 V Phép đo: CAT IV 300 V, CAT III 600 V, CAT II 1000 V
