Khả năng quét lên đến 300 dòng mỗi giây với hình ảnh nhiệt theo thời gian thực ứng dụng cho môi trường khắc nghiệt nhấtHình ảnh nhiệt toàn diện để quan sát quá trình hiệu quả
- Hình ảnh nhiệt theo thời gian thực sử dụng cho các quy trình liên tục hoặc riêng biệt
- Tích hợp laser giúp căn chỉnh nhanh chóng, giúp giảm chi phí lắp đặt
- Đảm bảo sản phẩm được sản xuất theo thông số kỹ thuật để nâng cao chất lượng

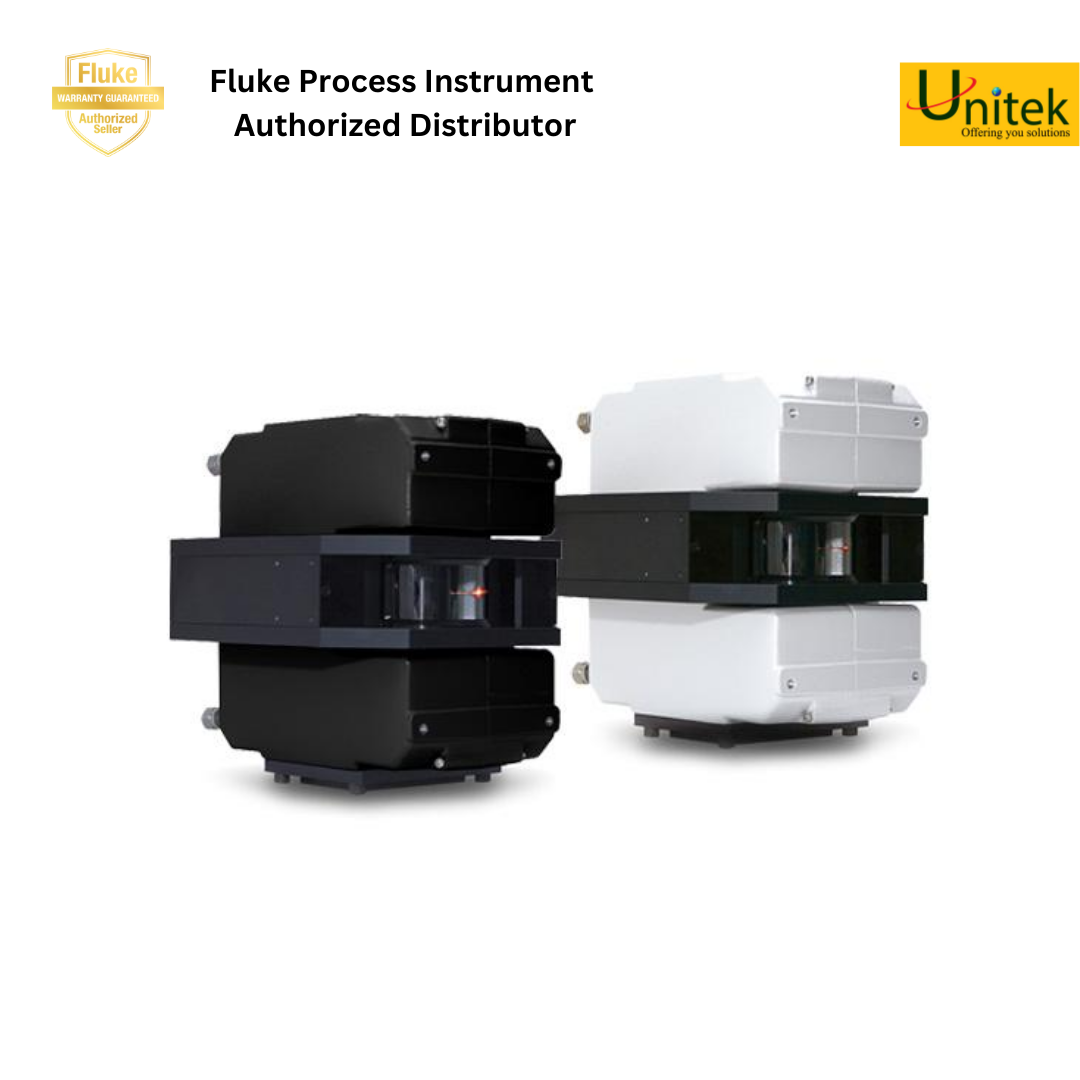

Được thiết kế cho những môi trường khắc nghiệt nhất, Dòng MP Linescanner cung cấp các phép đo nhiệt độ và hình ảnh nhiệt chính xác, toàn diện và theo thời gian thực cho các quy trình liên tục. Khả năng quan sát toàn diện với tốc độ quét lên tới 300Hz và 1024 điểm dữ liệu trên mỗi lần quét, cho phép người dùng xác định nhiệt độ bị lỗi, như các điểm nóng, trước khi xảy ra lỗi.
Các tính năng chính:
+ Chụp ảnh nhiệt thời gian thực, tốc độ quét lên tới 300Hz
+ Lên đến 1024 điểm đo trên mỗi dòng
+ Nhiều lựa chọn về phạm vi quang phổ và nhiệt độ
+ Độ phân giải quang học lên tới 200:1
+ Hình ảnh phổ nhiệt theo màu theo thời gian thực
+ Phân tích dữ liệu chính xác
+ Động cơ không chổi than chất lượng cao (MTBF 40.000 h)
+ Giao tiếp Ethernet TCP/IP tích hợp
+ Đầu ra báo động độc lập của PC
+ Giao diện 4-20 mA độc lập với PC (3 đầu ra)
+ Hỗ trợ mô-đun I/O cho tối đa 10 khu vực/khu vực (độc lập với PC)
+ Laser nội tuyến để căn chỉnh chính xác
+ Vỏ chắc chắn, chống nước theo tiêu chuẩn IP65
+ Thanh lọc không khí giữ cho cửa sổ không có bụi bẩn và ngưng tụ
+ Tích hợp làm mát bằng nước cho môi trường xung quanh lên tới 180 ° C (356 ° F)
+ Cửa sổ có thể thay thế tại hiện trường
Phần mềm DataTemp® DPDòng MP Linescanner có thể được sử dụng ở chế độ độc lập, được kết nối với một PC hoặc được tích hợp vào hệ thống điều khiển quy trình toàn diện bằng cách sử dụng Phần mềm DataTemp® DP. Gói phần mềm Windows® công nghiệp này cung cấp các cấu hình từ xa của thiết bị chụp ảnh và giám sát quy trình theo thời gian thực.
Liên hệ Unitek để được tư vấn lựa chọn model phù hợp với ngành nghề và ứng dụng của bạn.
Xem thêm
| Feature |
Description |
| Environmental Rating |
IP65 (IEC 60529) |
| Operation Temperature |
- without water cooling: 0° to 50°C (30° to 122°F)
- with water cooling: max. 180°C (356°F)
- with internal heater: min. -40°C (-40°F)
|
| Internal Operation Temperature Laser |
0 to 60°C (32 to 140 °F)
Automatic switch off at < 5°C (41°F) or > 50°C (122°F) |
| Storage Temperature |
-25 to 65 °C (-13 to 149 °F) |
| Relative Humidity |
10 to 90% non-condensing |
| Shock |
IEC 60068-2-27, 3 axes, operating: 5 g at 11 ms, 15 g at 6 ms |
| Vibration |
IEC 60068-2-26, 3 axes, 10 to 150 Hz, operating 2 g above 20 Hz |
| Scan Motor |
MTBF: 40,000 h |
| Water Cooling |
Standard; max. water pressure: 15 bar (218 psi) |
| Air Purge |
Standard; max. air pressure: 3 bar (44 psi) |
| Weight |
7 kg (15 lb), incl. air purge |
Electrical Specifications
| Feature |
Description |
| Analog Outputs |
3 user-configurable 0/4 – 20 mA, current outputs, collectively isolated,
maximum load 500 Ω |
| Alarm Output |
Relay, contacts 30 V, 1 A |
| Inputs |
Laser switching, emissivity setting, background radiation compensation |
| Ethernet Communication |
TCP/IP protocol 10/100 Mbit/s |
| Serial Communication |
RS485 full duplex, non-addressable |
| Power |
24 VDC ±25 %, 1 A |
| Warm-Up Time |
30 min. |
Measurement Specifications
| Model Number |
MP150 / RAYTMP150
|
MP300
|
| Optical Scan Rate |
max. 150 Hz
|
max. 300 Hz
|
| Field of View |
90°
|
| Focus |
1.52 m (4.9 ft) standard; custom focuses available
|
| Emissivity |
0.1 … 1.0 digitally adjustable
|
| Samples |
256 per scan line up to 150 Hz
512 per scan line up to 80 Hz
1024 per scan line up to 40 Hz
|
256 per scan line up to 300 Hz
512 per scan line up to 160 Hz
1024 per scan line up to 80 Hz
|
| Signal Processing |
Max, Min, AVG, Peak/Valley Hold, Alarm setpoints;
further signal processing function configurable through software
|
Optical Specifications
| EC Directive 2014/30/EU |
EMC |
| EC Directive 2011/65/EU |
RoHS Compliance amended by Directive (EU) 2015/863 |
| EC Directive 1907/2006 |
REACH amended by Directive (EU) 2020/2096 |
| EN 61326-1: 2013 |
Electrical measurement, control and laboratory devices - Electromagnetic susceptibility (EMC) |
| EN 50581: 2012 |
Technical documentation for the evaluation of electrical products with respect to restriction of hazardous substances (RoHS) |
| KCC |
Electromagnetic Compatibility applies to use in Korea. This product meets requirements for industrial (Class A) electromagnetic wave equipment. |
Vui lòng liên hệ Unitek để được tư vấn chi tiết chọn model và phụ kiện đi kèm tương ứng phù hợp với ứng dụng của bạn:
- Hotline miền Nam & miền Trung: 0946999975
- Hotline miền Bắc: 0967950307
Dòng MP Linescanner có thể được sử dụng trong nhiều ngành công nghiệp và lý tưởng để giám sát và kiểm soát quy trình, giám sát sản phẩm, kiểm tra đạt/không đạt chất lượng, v.v. trong các ứng dụng chuyển động và quy trình sản xuất rời rạc. Một số ví dụ về nơi có thể sử dụng Dòng MP Linescanner bao gồm nhưng không giới hạn ở danh sách sau đây
- Gia công kim loại
Gia công đúc
Nhà máy/Quy trình thiêu đốt
Đúc liên tục
Máy cán nóng
Máy nghiền thanh và dây
- Gia công nhựa
Đùn màng thổi
Đùn màng đúc
Đùn tấm nhựa
Lớp phủ đùn
Cán nhựa và dập nổi
Ep nhiệt, định hình nhiệt
- Vật liệu xây dựng
Chế biến xi măng
Sản xuất tấm ốp tường thạch cao
Sản xuất nhựa đường
- Sản xuất kính
Quy trình kính nổi
Kính cường lực
Kính ô tô - Tạo hình và dán kính chắn gió
- Xử lý giấy
Chế biến bột giấy
Sản xuất bìa cứng
Sấy giấy
Lớp phủ đùn và cán màng
Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
