Thiết Bị Tạo Dòng Sơ Cấp 2000A (Hãng TRTEST – UK)

Tình trạng: Còn hàng
Mã sản phẩm: 2000A
Hãng sản xuất: T&RTEST
Loại: Khác

Bộ kiểm tra dòng điện sơ cấp CU-Ps phù hợp lý tưởng để chạy thử và kiểm tra bảo trì khi yêu cầu dòng điện rất cao. Hệ thống bao gồm các bộ phận điều khiển và tải hàng riêng biệt nhằm tạo ra sự linh hoạt tối đa. Thiết bị điều khiển chứa tất cả mạch điều khiển và đo lường, và được liên kết với thiết bị tải bằng cáp điều khiển và đo lường. Bộ điều khiển có thể được sử dụng với một trong hai bộ tải cung cấp từ 5000A đến 6000A trong 5 phút hoặc lên đến 10 hoặc 12kA trong thời gian ngắn. Mỗi đơn vị tải có hai đầu ra có thể được kết nối nối tiếp hoặc song song để có tính linh hoạt tối đa. Ví dụ, PLU-6k có thể được cấu hình để cung cấp dòng điện tối đa là 3000A ở 6,6V hoặc 6000A ở 3,3V.

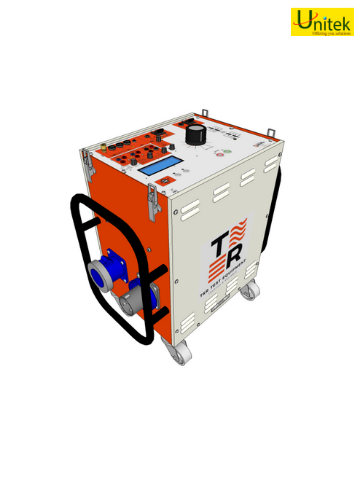

Mỗi bộ phận điều khiển và tải được đặt trong các hộp thép cứng có gắn bánh xe và tay cầm nâng bảo vệ. Các đơn vị tải có diện tích kế hoạch nhỏ để cho phép chúng được bố trí càng gần đối tượng thử nghiệm càng tốt, giảm thiểu yêu cầu về nguồn điện và tối đa hóa dòng điện khả dụng. Bộ điều khiển CU-Ps được hiển thị ở đây với bộ nạp PLU-6k. Sự kết hợp này có thể được sử dụng để đưa dòng lên đến 6000A trong 5 phút hoặc 12000A trong 1 giây. Bộ kiểm tra dòng điện sơ cấp CU-Ps phù hợp lý tưởng cho tất cả các nhiệm vụ tiêm dòng sơ cấp, bao gồm kiểm tra rơle dưới và quá dòng, bộ ngắt mạch và kiểm tra tỷ lệ CT.

Bộ điều khiển được đánh giá ở 20kVA và có đo sáng kỹ thuật số. Một bộ nhớ được cung cấp trên máy đo để giữ giá trị đọc dòng khi đầu ra chuyển đi hoặc bị tắt. Dòng điện sẽ tự động tắt khi thiết bị trong các chuyến đi thử nghiệm. Hệ thống CU-Ps có hệ thống định thời chính xác cao với độ phân giải 1ms. Việc lựa chọn các tiếp điểm thường mở hoặc thường đóng là tự động và trạng thái của các số liên lạc được hiển thị trên bảng điều khiển phía trước. Chế độ thời gian có sẵn cho các thiết bị dưới và quá dòng, recloser, thiết bị dưới và quá áp, các chuyến dòng điện và bộ ngắt mạch.

Dòng điện đầu ra AC được đo bằng ampe kế bộ nhớ RMS thực (thời gian thu 20ms) với màn hình tinh thể lỏng. Đo dòng có 3 dải tương ứng với 10%, 50% và 100% định mức tối đa của bộ tải. Ngoài ra, phạm vi đo sáng 200% chỉ được bật ở chế độ xung cho cài đặt 0,2 giây, 0,5 giây và 1 giây.

Hệ thống CU-Ps có hệ thống thời gian linh hoạt với hai đầu vào tiếp xúc và 5 chế độ hoạt động. Mỗi mạch tiếp điểm sẽ tự động chọn cho các tiếp điểm N / O hoặc N / C và trạng thái của mỗi đầu vào tiếp điểm được hiển thị bằng đèn LED. Các kênh thời gian cũng có thể được kích hoạt bởi điện áp một chiều từ 24 đến 240V. * Chế độ xung áp dụng dòng điện cho tải trong thời gian tối đa được chỉ định. Nếu bộ tiếp điểm 1 thay đổi trạng thái hoặc dòng điện giảm xuống dưới 20% phạm vi đo sáng trong thời gian xung, bộ hẹn giờ sẽ dừng. Dòng ra tối đa được tăng lên ở chế độ xung. Dòng điện tối đa có thể đạt được được đặt bằng trở kháng của đối tượng thử nghiệm và các dây dẫn đầu ra. ** Chế độ hoạt động dòng điện được sử dụng để hẹn giờ ngắt mạch không có tiếp điểm phụ. Bộ hẹn giờ được bắt đầu khi dòng điện vượt quá 20% dải đo sáng đã chọn (ví dụ: 1000A trên dải PLU-5k 5000A). Bộ đếm thời gian dừng khi dòng điện giảm.

Tất cả các kết quả kiểm tra từ CU-Ps có thể được lưu trữ trong một khóa bộ nhớ USB. Thiết bị có đồng hồ thời gian thực để xem thời gian và đóng dấu ngày tháng cho tất cả các kết quả. Để ghi lại kết quả, trước tiên hãy nhập nhận xét cho kết quả của bạn bằng bàn phím tùy chọn, sau đó chọn TỰ ĐỘNG CỬA HÀNG. Bất cứ khi nào bộ hẹn giờ dừng, thời gian, dòng điện và tất cả các thông số khác sẽ được thêm vào tệp bảng tính trên khóa USB. Sau đó, bạn có thể xem tập hợp kết quả dòng điện trên màn hình hoặc lấy khóa USB ra và mở tệp trên PC của mình. Tất cả các kết quả được lưu trữ trong một thư mục trên khóa USB có tên ngày thi trong một tệp có tên thời gian.

Bộ thử nghiệm dòng điện sơ cấp CU-Ps và bộ tải được đánh dấu CE và được thiết kế để đáp ứng các yêu cầu của BS EN61010. Hệ thống được bảo vệ bằng các ngắt điện tử trên các đầu ra, bộ ngắt mạch và cầu chì trên đầu vào nguồn điện, và bộ ngắt mạch trên đầu ra của bộ điều khiển. Thiết bị cũng có một chu kỳ nhiệm vụ trên đầu ra của đơn vị tải và bảo vệ nhiệt.



Liên hệ nhà phân phối ủy quyền chính hãng của T&R TEST tại Việt Nam để biết thêm thông tin và yêu cầu báo giá sản phẩm.
