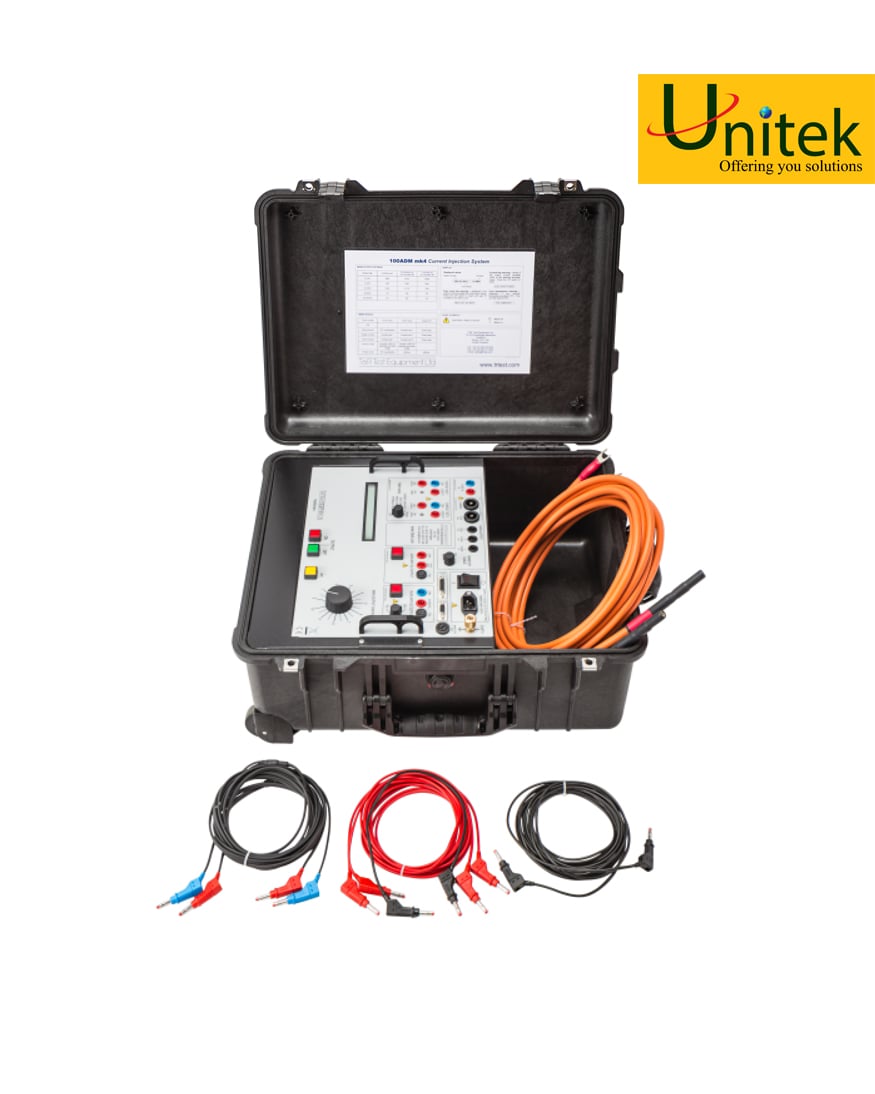

MAD4 100ADM cung cấp cho các kỹ sư vận hành và bảo trì một hệ thống linh hoạt để thử nghiệm các hệ thống bảo vệ. Nó có một bố cục bảng điều khiển dễ hiểu và giao diện người dùng đơn giản. Tình trạng của mọi chức năng có thể được nhìn thấy trong nháy mắt và không có menu phức tạp để điều hướng. Mk4 100ADM giữ giao diện người dùng quen thuộc của các mẫu trước đó nhưng thêm một hệ thống đo sáng mới đo chính xác RMS của một chu kỳ. Nó cũng có một chế độ giới hạn dòng điện mới để cung cấp khả năng kiểm soát rất tốt các dòng điện rất thấp, thậm chí vào các tải có trở kháng thấp. Chế độ giới hạn hiện tại cũng hỗ trợ kiểm tra bảo vệ quá dòng tự cấp nguồn được trang bị cho nhiều thiết bị chính vòng 11kV.
Thiết bị có một loạt các đầu ra cho phép phun dòng điện thấp đến vài mA và cao tới 100A. Điện áp lên đến 240V có sẵn trên các đầu ra chính, cho phép thử nghiệm rơle dòng điện trở kháng cao và rơle điện áp. Bốn phạm vi đo sáng RMS thực sự được cung cấp, cho phép đặt toàn bộ thang đo của đồng hồ và mức chuyến đi một cách độc lập với đầu ra được chọn. Đầu nối an toàn tiêu chuẩn công nghiệp được sử dụng trên tất cả các đầu vào và đầu ra để thuận tiện, tin cậy và an toàn.
100ADM được bảo vệ toàn diện bởi quá dòng, chu kỳ nhiệm vụ và các chuyến đi nhiệt và giữ cho người dùng được thông báo đầy đủ về bất kỳ điều kiện chuyến đi nào.
Màn hình ngược sáng trên 100kM mk4 sáng và rõ nét với góc nhìn rộng. Kết quả kiểm tra có thể được nhìn thấy ở đây khi chúng xuất hiện trên màn hình
Một nguồn cung cấp DC ổn định được cung cấp để cấp nguồn cho rơle đang được thử nghiệm, cùng với đầu ra 110 V AC được chuyển đổi và cách ly độc lập.
Một hệ thống thời gian hai kênh rất linh hoạt được cung cấp, cho phép thời gian chuyến đi, thời gian đặt lại và thời gian đóng lại nhanh chóng được đo đến độ chính xác cao. Bộ hẹn giờ tự động dao động để đo từ 1ms đến 99999.9s.
100ADM có thể được sử dụng để kiểm tra nhiều loại bảo vệ thứ cấp một pha bao gồm:
- 27/59 Rơle trên và dưới điện áp
- 37 Dưới hiện tại
- Rơle 51 IDMT
- 50/76 Quá dòng tức thời
- Chuyển dịch điện áp trung tính 59G
- 79 ngả tự động
- 2 Rơle thời gian trễ
- Rơle lỗi 51G / 50G Earth
- 67 Quá dòng định hướng (kiểm tra cơ bản)
- 52 cầu dao thu nhỏ
- Rơ le
- Rơle nhiệt
- Rơle điều chỉnh điện áp 90V
