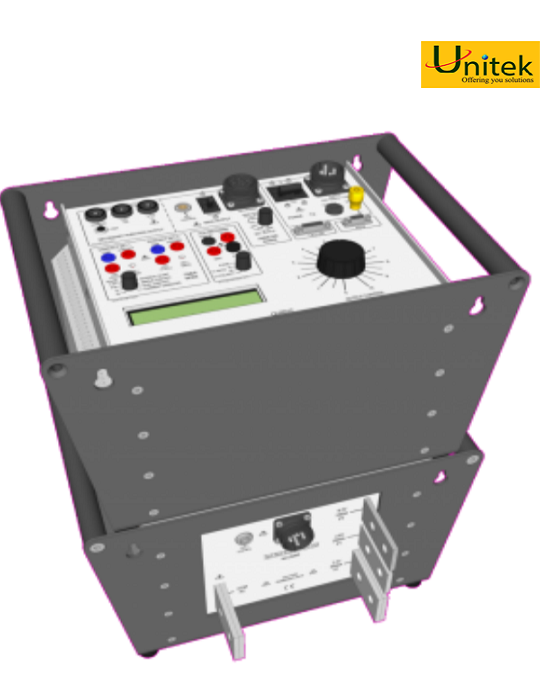

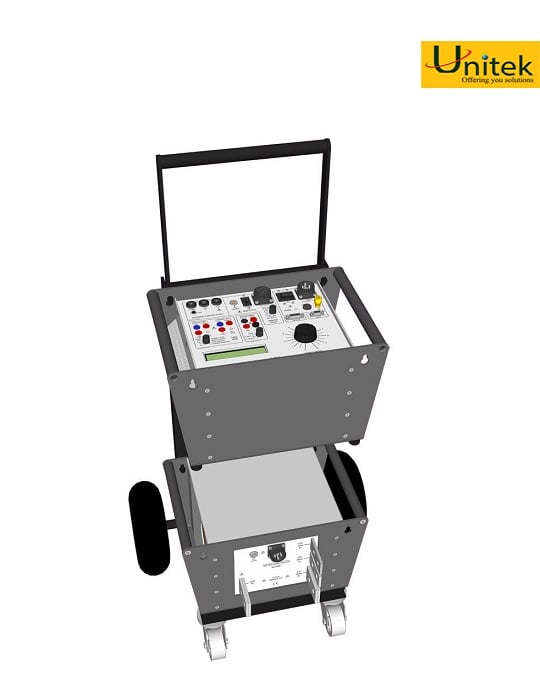

Máy Tạo Dòng Sơ Cấp Đến 5000A Loại 1 Pha T&R Test PCU1-SP Mk2

Máy tạo dòng sơ cấp đến 5000A loại 1 pha PCU1-SP mk2 là một hệ thống phát dòng truyển tải, có khả năng cấp dòng điện lên đến 5000A (công suất biểu kiến là 11.5kVA trong 4s). Hệ thống chứa bộ điều khiển (dùng để đo) và bộ công tác (dùng để phát dòng) riêng biêt nhau. PCU1-SP mk2 là một máy phát dòng sơ cấp lý tưởng cho việc kiểm tra khả năng và mức độ ổn định khi đóng ngắt của máy cắt. Thêm vào đó, phiên bản SP cho phép hiển thị giá trị tỉ số máy biến áp và kiểm tra phân cực với dòng cấp thứ cấp là 100A. Có 2 lựa chọn khi lựa chọn bộ công tác, tạo ra dòng 2000A hoặc 5000A Mỗi bộ công tác có 3 đầu ra cho phép đo trở kháng với dải đo rộng. Lấy ví dụ, NLU5000 có thể được cấu hình ở mức dòng cực đại là 5000A trên dải điện áp 2.3V, 2500A trên dải điện áp 4.6V hoặc 1250A trên dải điện áp 9.2V.

Bộ điều khiển có công suất 11.5kVA với khả năng chịu quá tải trong 2s ở mức công suất 23kVA (hoặc động ở chế độ xung). Tất cả các phép đo đều là phép đo kỹ thuật số và một bộ nhớ tích hợp trong máy để cho phép giữ các kết quả giá trị dòng điện khi bị trip hoặc ngắt công tắt. Dòng được truyền qua một thiết bị điện tử và tự động ngắt khi thiết bị kiểm tra trip.

Hệ thống PCU1-SP có hệ thống đếm với độ chính xác cao, đô phân giải của giá trị đo là 1 ms. Lựa chọn tiếp điểm thường đóng hoặc thường mở là hoàn toàn tự động, và trạng thái của tiếp điểm có thể được biểu diễn ở mặt trước thiết bị. Chế độ đếm được sử dụng để kiểm tra thiết bị khi ở trạng thái bình thường và trạng thái quá dòng, các bộ rơ le, các thiêt bị vận hành ở mức điện áp bình thường và quá áp, các bộ cắt điện và bộ cắt điện tổng.

Dây dẫn cho dòng điện cực đại có khả năng duy trì dòng điện ngay cả khi khoảng cách truyền xa.
