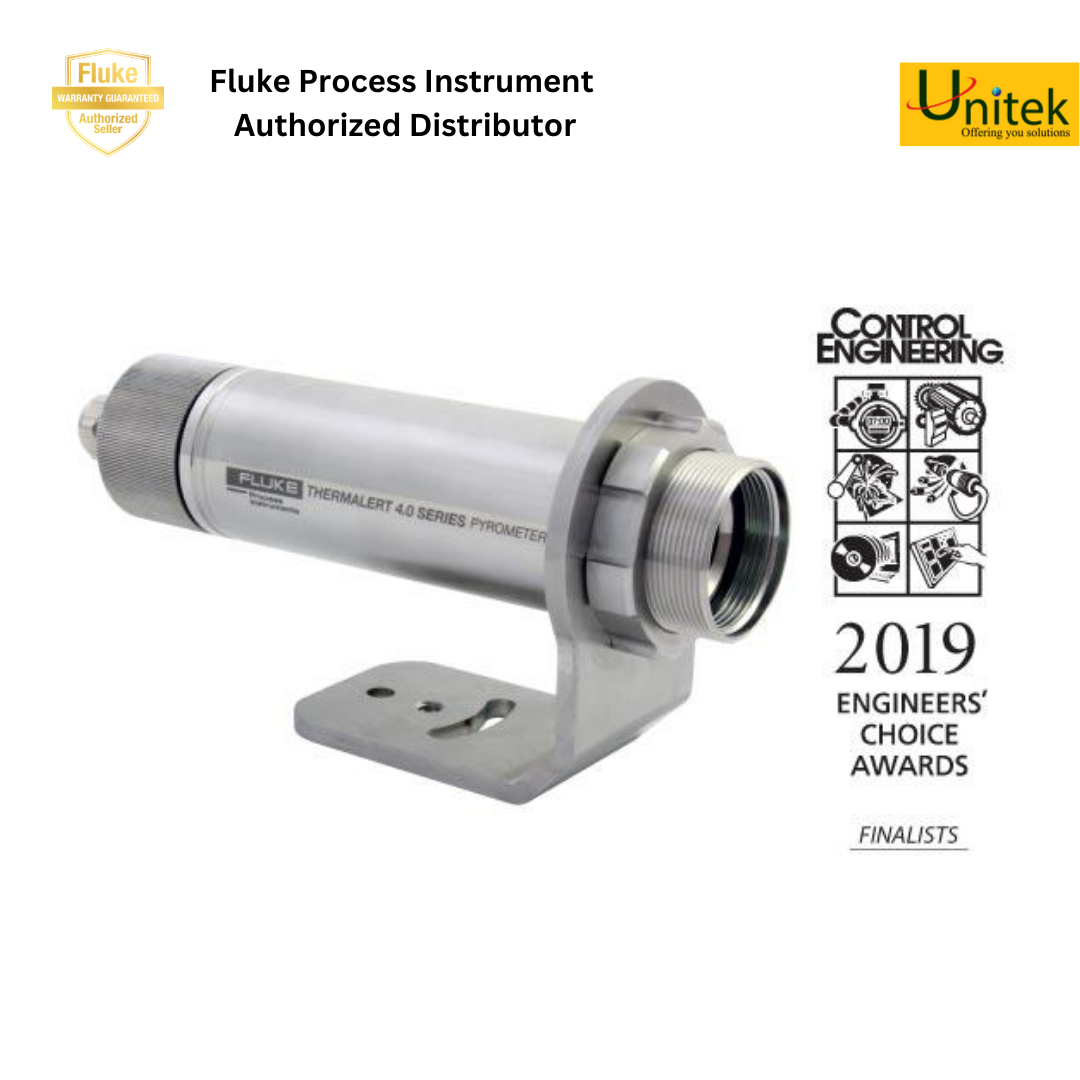

Cảm biến hồng ngoại thông minh để đưa dữ liệu nhiệt độ và kiểm soát quy trình lên tầm cao mới.Bền chắc, thông minh và dễ cài đặt:
- Cải thiện khả năng kiểm soát quy trình với nhiều lựa chọn về dải quang phổ và khoảng cách lấy nét được thiết kế dành riêng cho ứng dụng người dùng
- Giảm thời gian thiết lập với công nghệ "Plug and play" và quan sát laser tích hợp.
- Bảo vệ quy trình và người vận hành với chứng nhận chống cháy nổ ATEX/IECEx/CCC-IS
- Chọn từ các tùy chọn của giao thức truyền thông tương tự (analog) và kỹ thuật số (digital)
- Được thiết kế cho các môi trường khắc nghiệt, nhiệt kế dòng Thermalert4.0 cung cấp phép đo nhiệt độ chính xác, theo thời gian thực cho các ứng dụng kiểm soát quy trình bao gồm kim loại, nhựa, thủy tinh, dầu khí và thực phẩm...Giải pháp mạnh mẽ đươc tích hợp với kích thước nhỏ gọn, dễ cài đặt và vận hành, giúp kiểm soát quy trình tốt và đáng tin cậy hơn.
Các tính năng chính:+ Vỏ bằng thép không gỉ, độ bền cao, chuẩn IP65/NEMA4
+ Nhiệt độ đọc từ -40 °C đến 2300 °C (-40 FF đến 4172 °F)
+ Chịu được nhiệt độ môi trường từ -20 °C đến 85 °C (-4 °F đến 185°F)
+ Chứng nhận an toàn (ATEX/IECEx/CCC-IS)
+ Tích hợp quan sát bằng laser
+ Đầu ra cách ly điện
+ Tùy chọn ống kính cho ứng dụng ngành thực phẩm
+ Đầu vào analog để bù môi trường xung quanh và điều chỉnh cài đặt độ phát xạ.

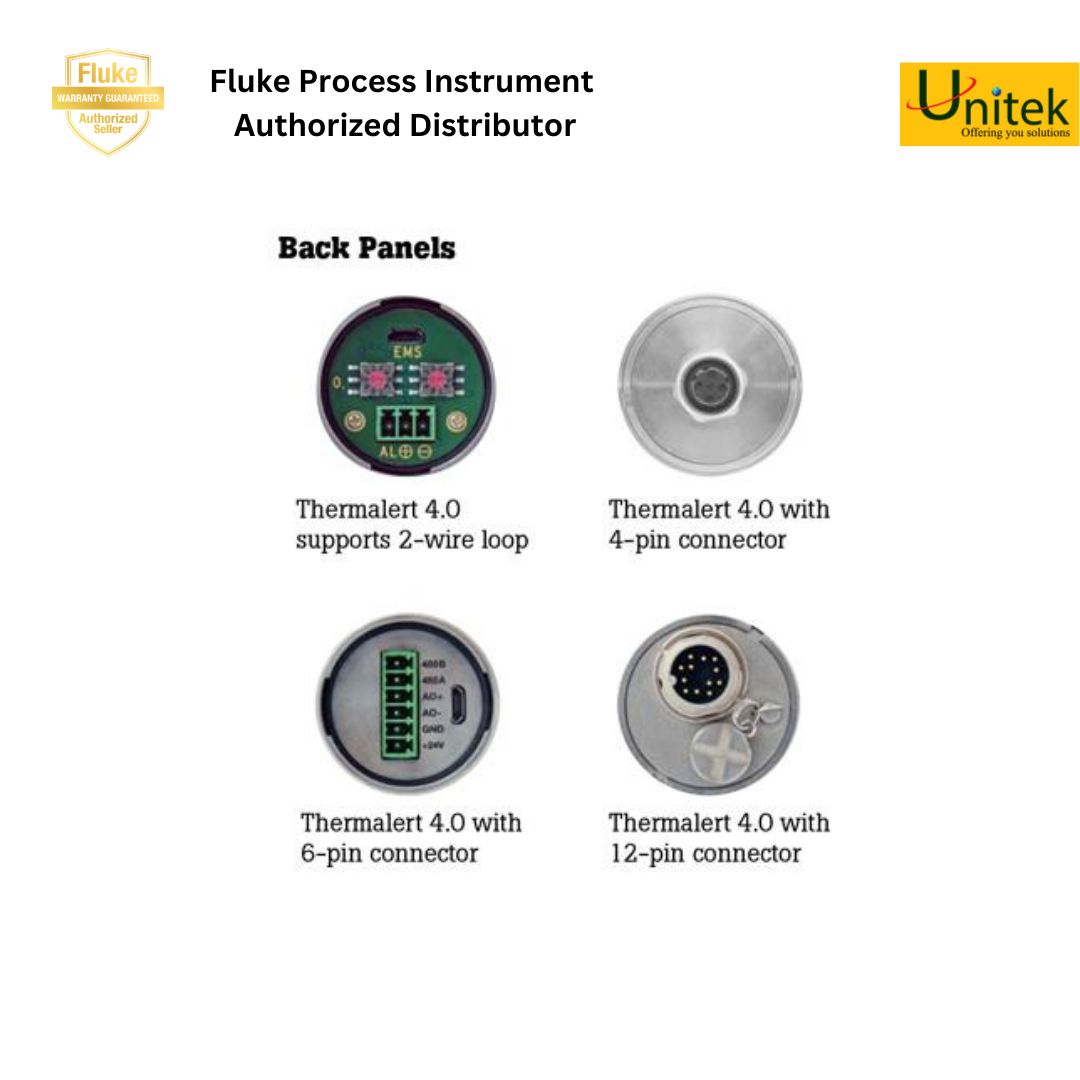

+ Nhiều giao diện truyền thông:
Vòng 02 dây được cấp nguồn cho truyền thông tương tự (analog)
Tùy chọn vòng 02 dây dành riêng cho giao thức HART
04 dây (hỗ trợ FieldBus - Ethernet, EthernetIP, ProfinetIO)
12 dây M16 và khối đầu cuối 6 chân cho truyền thông kỹ thuật số (RS485)
+ Xử lý tín hiệu nâng cao
+ Nhiều lựa chọn về khoảng cách lấy nét
Phần mềm DataTemp® Multidrop
- Cảm biến hồng ngoại Thermalert 4.0 có thể được tích hợp với hệ thống điều khiển quy trình bằng phần mềm DataTemp® Multidrop.
- Mỗi giải pháp cung cấp cho người dùng các công cụ "Plug and play", giúp nhanh chóng cấu hình cảm biến và theo dõi nhiệt độ bằng màn hình đồ họa theo thời gian thực.
- Tính năng biểu đồ thanh của phần mềm hiển thị cấu hình nhiệt độ tại nhiều điểm khác nhau trong quy trình của người dùng. Chương trình cũng có thể ghi lại và lưu trữ nhiệt độ quy trình, cũng như hiển thị các cảnh báo nhiệt độ cao và thấp, giúp dễ dàng xác dịnh khi nhiệt độ thực tế vượt quá thông số đã cài đặt.
Xem thêm
Thermalert Models: LT, G5, G7, P7, P3
| Model Number |
LT
|
G5
|
G7
|
P7
|
P3
|
| Temperature Range |
-40 to 1000ºC
(-40 to 1832ºF)
|
250 to 2250ºC
(482 to 4082ºF)
|
300 to 900ºC
(572 to 1652ºF)
|
10 to 360ºC
(50 to 680ºF)
|
25 to 450ºC
(77 to 842ºF)
|
| Spectral Response |
8 to 14 µm
|
5 µm
|
7.9 µm
|
7.9 µm
|
3.43 µm
|
| System Accuracy |
for Tmeas > 0°C (32°F): ±1% of reading or ±1.0°C (2.0°F)
for Tmeas ≤ 0°C (32°F): ±[1.0°C + 0.1* (0°C – Tmeas )] with Tmeas in °C;
±[2.0°F + 0.1* (32°F – Tmeas )] with Tmeas in °F
|
for Tmeas > 75°C (167°F): ±(3°C + 1% of reading)
|
| Repeatability |
±0.3°C (0.6°F) or 0.3% of reading
|
±1°C (2°F) or 0.5% of reading
|
| Response Time |
LT-07, LT-15, LTD-04: 150ms
LT-30, LTB-30: 30ms
LT-50, LT-70: 130ms
|
G5-30, G5-70: 60ms
|
G7-70: 130ms
|
P7-30: 130ms
|
P3-20: 130ms
|
| Optical Resolution (D:S) |
LTD-04: 4:1
LT-07: 7:1
LT-15: 15:1
LT-30, LTB-30: 33:1
LT-50: 50:1
LT-70: 70:1
|
G5-30: 33:1
G5-70: 70:1
|
G7-70: 70:1
|
P7-30: 33:1
|
P3-20: 20:1
|
| Focus Distance |
LT-07:
CFO 50mm (2in)
LT-15, LTD-04:
SFO 1520mm (60in)
LT-30, LTB-30:
SFO 1520mm (60in)
CF1 76mm (3in)
CF2 200mm (7.9in)
LT-50:
SFO 1520mm (60in)
CF2 200mm (7.9in)
LT-70:
SF2 1250mm (49in)
CF2 200mm (7.9in)
|
G5-30:
SFO 1520mm (60in)
G5-70:
SF2 1250mm (49in)
|
G7-70:
SF2 1250mm (49in)
|
P7-30:
SF0 1520mm (60in)
|
P3-20:
SF4 500mm (20in)
|
| Smallest Measurement Spot |
LT-07:
CF 7.1mm (0.28in)
LT-30, LTB-30:
CF1 2.3mm (0.09in)
CF2 6.1mm (0.24in)
LT-50:
CF2 4mm (0.16in)
LT-70:
SF2 17.9mm (0.7in)
CF2 2.9mm (0.11in)
|
G5-70:
SF2 17.9mm (0.7in)
|
G7-70:
SF2 17.9mm (0.7in)
|
|
|
| Standards and Compliance |
EC – Directive 2014/30/EU – EMC
EC – Directive 2011/65/EU – RoHS Compliance amended by Directive (EU) 2015/863
EC – Directive 2014/34/EU – ATEX valid for models: T40-xx-xx-xxx-x-IS
EC – Directive Nr. 1907/2006 – REACH amended by Directive (EU) 2020/2096
EN 61326-1: 2013 - Electrical measurement, control and laboratory devices - Electromagnetic susceptibility (EMC)
EN 50581: 2012 - Technical documentation for the evaluation of electrical products with respect to restriction of hazardous substances (RoHS)
EN 60079-0: 2019 Risk of explosion – part 0: general requirements (ATEX)
EN 60079-11: 2012 Risk of explosion – part 11: device protection by intrinsic safety “I” (ATEX)
UKCA - Conforms to UK Conformity. Except for units with intrinsically-safe rating.
KCC - Electromagnetic Compatibility Applies to use in Korea only. Class A Equipment (Industrial Broadcasting & Communication Equipment) |
Thermalert models: MT, HT, 3M, 2M, 1M
| Model Number |
MT
|
HT
|
3M
|
2M
|
1M
|
| Temperature Range |
250 to 2250ºC
(482 to 4082ºF)
|
500 to 2000ºC
(932 to 3632ºF)
|
100 to 600ºC
(212 to 1112ºF)
|
250 to 1400ºC
(482 to 2552ºF)
|
500 to 2300ºC
(932 to 4172ºF)
|
| Spectral Response |
3.9 µm
|
2.2 µm
|
2.3 µm
|
1.6 µm
|
1 µm
|
| System Accuracy |
for Tmeas > 0°C (32°F): ±1% of reading or ±1.0°C (2.0°F)
for Tmeas ≤ 0°C (32°F): ±[1.0°C + 0.1* (0°C – Tmeas )] with Tmeas in °C;
±[2.0°F + 0.1* (32°F – Tmeas )] with Tmeas in °F
|
±(2°C + 0.5% of reading)
|
| Repeatability |
±0.3°C (0.6°F) or 0.3% of reading
|
±1°C (2°F) or 0.25% of reading
|
| Response Time |
MT-30, MT-70:
130 ms
|
HT-60:
130 ms
|
3M-70:
20ms
|
2M-150, 1ML-150, 1MH-150:
10ms
|
| Optical Resolution (D:S) |
MT-30:
33:1
MT-70:
70:1
|
HT-60:
60:1
|
3M-70:
70:1
|
2M-150, 1ML-150, 1MH-150:
150:1
|
| Focus Distance |
MT-30:
SF0 1520mm (60in)
CF1 76mm (3in)
CF2 200mm (7.9in)
MT-70:
SF2 1250mm (49in)
CF1 76mm (3in)
CF2 200mm (7.9in)
|
HT-60:
SFO 1520mm (60in)
CF1 76mm (3in)
CF2 200mm (7.9in)
|
3M-70:
SFO 1520mm (60in)
CF2 200mm (7.9in)
|
2M-150, 1ML-150, 1MH-150:
SFO 1520mm (60in)
CF2 200mm (7.9in)
|
| Smallest Measurement Spot |
MT-30:
CF1 2.3 mm (0.09 in)
CF2 6.1 mm (0.24 in)
MT-70:
SF2 17.9 mm (0.7 in)
CF1 1.1 mm (0.04 in)
CF2 2.9 mm (0.11 in)
|
HT-60:
CF1 1.3mm (0.05in)
CF2 3.3mm (0.13in)
|
3M-70:
CF2 2.9mm (0.11in)
|
2M-150, 1ML-150, 1MH-150:
SFO 10.1mm (0.4in)
CF2 1.3mm (0.05in)
|
| Standards and Compliance |
EC – Directive 2014/30/EU – EMC
EC – Directive 2011/65/EU – RoHS Compliance amended by Directive (EU) 2015/863
EC – Directive 2014/34/EU – ATEX valid for models: T40-xx-xx-xxx-x-IS
EC – Directive Nr. 1907/2006 – REACH amended by Directive (EU) 2020/2096
EN 61326-1: 2013 - Electrical measurement, control and laboratory devices - Electromagnetic susceptibility (EMC)
EN 50581: 2012 - Technical documentation for the evaluation of electrical products with respect to restriction of hazardous substances (RoHS)
EN 60079-0: 2019 Risk of explosion – part 0: general requirements (ATEX)
EN 60079-11: 2012 Risk of explosion – part 11: device protection by intrinsic safety “I” (ATEX)
UKCA - Conforms to UK Conformity. Except for units with intrinsically-safe rating.
KCC - Electromagnetic Compatibility Applies to use in Korea only. Class A Equipment (Industrial Broadcasting & Communication Equipment) |
Vui lòng liên hệ Unitek để được tư vấn chi tiết chọn model và phụ kiện đi kèm tương ứng phù hợp với ứng dụng của bạn:
- Hotline miền Nam & miền Trung: 0946999975
- Hotline miền Bắc: 0967950307
Cảm biến nhiệt hồng ngoại dòng Thermalert 4.0 có thể được sử dụng trong nhiều ngành công nghiệp và lý tưởng để theo dõi và kiểm soát quy trình, giám sát sản phẩm, v.v. trong các ứng dụng bao gồm kim loại, nhựa, dầu khí, thủy tinh và thực phẩm. Một số khu vực có thể sử dụng Thermalert 4.0 bao gồm nhưng không giới hạn ở danh sách sau đây.
Model Theralert 4.0
Spectral Response |
Ứng dụng |
|
LT
8-14 µm
|
Nhựa dày, nhựa đường, thảm, giấy tráng, ép nóng, thực phẩm, than cốc, than đá, xi măng |
|
G5
5 µm
|
Nhiệt độ bề mặt kính để uốn, ủ, ủ và hàn kín |
|
G7
7.9 µm
|
Kính kéo siêu mỏng |
|
P3
3.43 µm
|
Đùn và chuyển đổi màng mỏng: polyethylene, polypropylene và polystyrene |
|
P7
7.9 µm
|
Sản xuất và gia công các loại màng polyester (PET), fluoroplastic, Teflon®, acrylic, nylon (polyamit) |
|
MT
3.9 µm
|
Lò chịu lửa, làm cứng ngọn lửa và hàn |
|
HT
2.2 µm
|
Kim loại màu và kim loại màu, gia nhiệt cảm ứng, lò nung, nghiên cứu trong phòng thí nghiệm |
|
1M
1 µm
|
Chất bán dẫn, rèn kim loại, thủy tinh nóng chảy |
|
2M
1.6 µm
|
Kim loại màu và kim loại không oxy hóa, dây chuyền mạ kẽm và ủ thép |
|
3M
2.3 µm
|
Máy cán, phủ và ủ dây, hàn laser, nối ống nhựa |
|
3M
2.3 µm
|
Máy cán, phủ và ủ dây, hàn laser, nối ống nhựa |
|
|
Đo nhiệt độ ngọn lửa hoặc khí thải cho nhà máy đốt rác, nồi hơi hoặc nhà máy điện |
|
C0
4.64 μm
|
Đo nhiệt độ ngọn lửa hoặc khí thải cho nhà máy đốt rác, nồi hơi hoặc nhà máy điện |
|
NOX
4.47 μm
|
Đo nhiệt độ ngọn lửa hoặc khí thải cho nhà máy đốt rác, nồi hơi hoặc nhà máy điện |
Chứng nhận Atex và các ứng dụng liên quan
| Ngành công nghiệp |
Ứng Dụng |
Loại chứng nhận Atex |
| Thép |
Mạ kẽm, ủ, mạ và phủ bằng khí hydro |
Gas
II 2G Ex ib IIC T4 Gb
|
| Solar |
Hydrogen reduction |
Gas
II 2G Ex ib IIC T4 Gb
|
| Hóa dầu |
Sulfur recovery, nồi hơi, cracker, lò phản ứng, đường ống, kiểm soát ngọn lửa |
Gas
II 2G Ex ib IIC T4 Gb
|
| Hóa chất |
Phân bón, tinh bột, rượu, bột mì, nhựa vinyl |
Gas
II 2G Ex ib IIC T4 Gb
|
| Dễ cháy |
Lắp đặt ngoài khơi, khu vực lưu trữ, xử lý than cốc trong nhà, hút bụi |
Dust
II 2D Ex ib IIIC T135°C Db IP65
|
| Kho lưu trữ |
Kho chứa than, viên gỗ, lưu huỳnh, than cốc, tinh bột, chất lỏng |
Dust
II 2D Ex ib IIIC T135°C Db IP65
|
Bảo Hành: Sản phẩm được bảo hành chính hãng 1 năm
Demo: Hỗ trợ demo miễn phí tại nhà máy/công trình (đối với một số sản phẩm). Vui lòng liên hệ hotline để được hướng dẫn hoặc tham khảo Chính sách Demo để biết thêm chi tiết.
